数控雕刻钻孔高速主轴电机结构

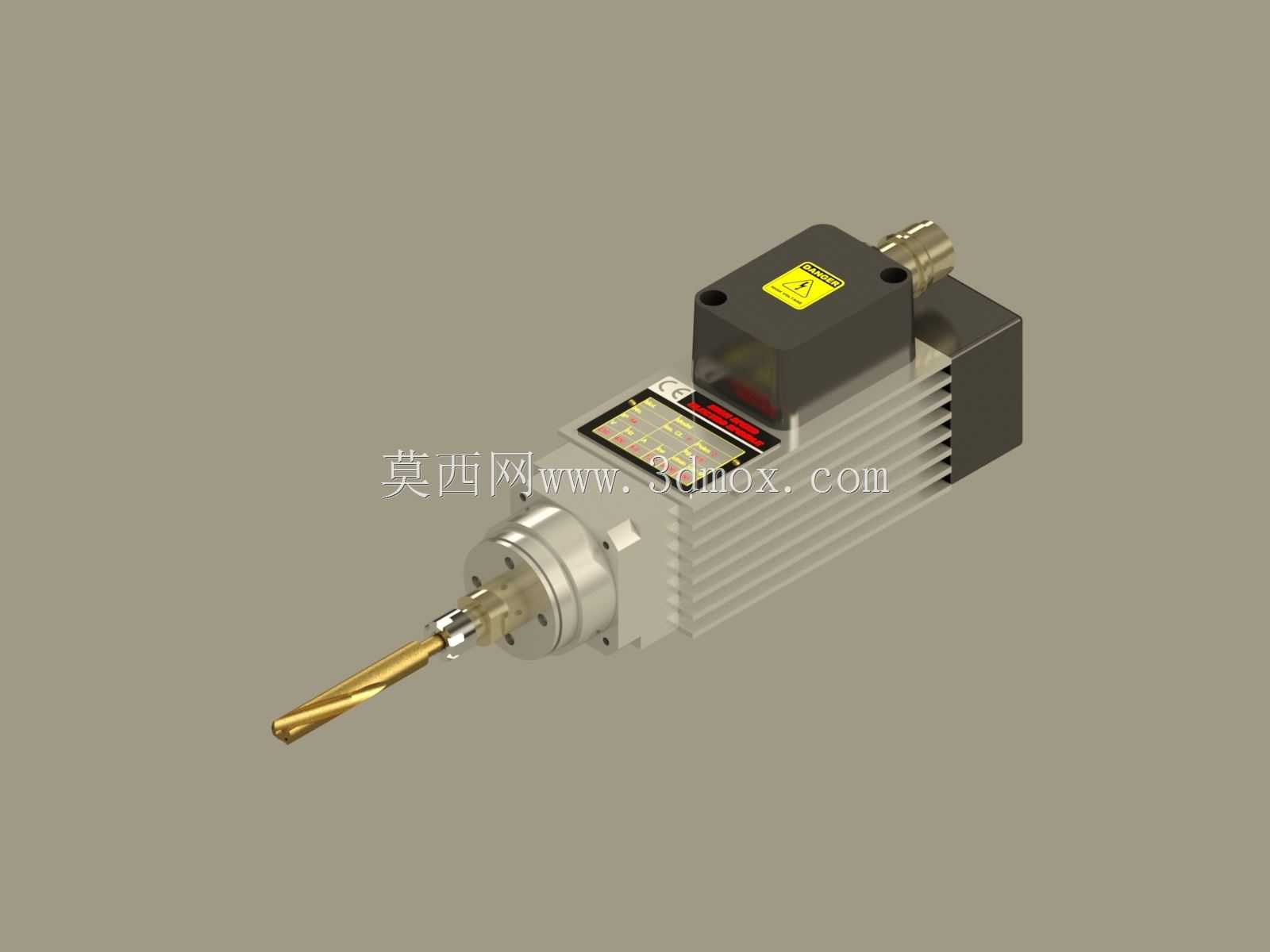

　　这类主轴单元常见于小型数控雕刻机、PCB钻孔设备、木工镂铣机、轻合金铣削专机以及自动化去毛刺工位，核心任务是把电能稳定转换为高转速旋转输出，并在有限安装空间内保证刀具夹持刚性与散热连续性。实际选型时，工程师通常先看加工对象：若以亚克力、木材、树脂板为主，需要较高转速获得光洁切口；若涉及黄铜、铝合金或钢件轻铣，则更关注低速段扭矩、轴承预紧结构和壳体散热能力。图中结构采用方形机座配合轴向散热筋，既增加与空气接触面积，也便于在滑台板上直接定位安装。前端圆形轴座用于容纳精密轴承并形成刀具悬臂支撑，后端或侧上方布置接线盒与动力接口，使线缆走向避开切屑飞溅区域。

　　从功能划分看，该部件不是单纯的电动机，而是集成电机、主轴、刀柄接口、冷却散热和安装基准的加工执行头。前端伸出轴负责装夹钻头、铣刀或雕刻刀，切削力通过轴系传递到轴承，再由壳体分散到设备横梁或滑板。壳体上方的黑色模块可容纳接线、端子或控制相关元件，表面黄色警示区提示高温、旋转或电气风险。侧面铭牌区域用于标识相序、电压、转速、转向及接线信息，现场调试时可直接核对，减少误接概率。端部金属接头通常用于电缆锁紧或气源、冷却管路连接，保证在振动环境下连接可靠。

　　设计思路上，这类高速主轴优先控制同轴度、动平衡和热伸长。电机转子与主轴之间若采用直联结构，可省去皮带或齿轮带来的间隙、噪声和维护点，但对转子本身的动平衡等级要求更高。轴承布置一般前端承担较大径向载荷，后端兼顾轴向定位并吸收热膨胀；若前后轴承跨距设计过短，刀具悬伸会显得刚性不足，跨距过长则会提高轴系对加工精度和装配同心度的要求。壳体散热筋沿轴向延伸，能在设备随轴移动时形成一定强迫风冷效果；对于长时间高负载工况，还可在机座内部预留风道或液冷通道。

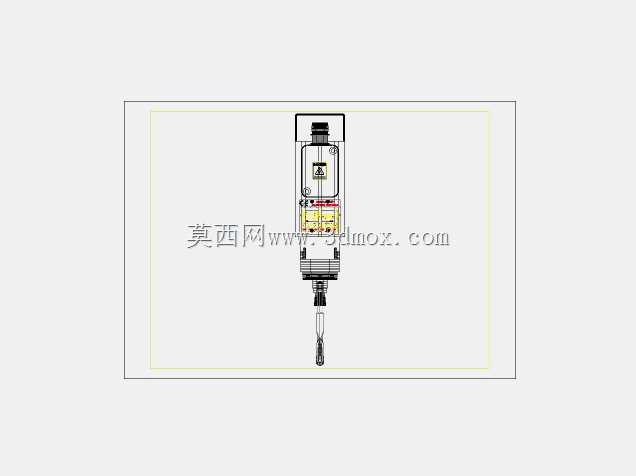

　　外形尺寸与安装边界是三维建模和设备布局时的重点。方形机座的底面或侧面可作为安装基准，设计夹具时应让压紧点靠近轴承支撑区，避免只压在散热筋末端造成局部变形。前端轴座直径决定了刀具附近的避让空间，若加工深腔或靠近夹具侧壁，需要核对轴座与工件、压板之间的最小安全距离。输出轴端部到安装面的高度影响Z向行程利用率，接线盒顶部高度则决定护罩、拖链和横梁内腔的净空。侧向出线时，还需预留电缆弯曲半径，不能让接头在主轴往复运动中被拉扯。

　　在机床应用中，主轴电机通常通过法兰、抱座或压板固定在Z轴滑台上，随伺服轴做进给运动。模型建立时应把刀具装夹长度、夹头螺母和接线接头作为关键包络体处理，因为这些部位最容易在运动仿真中与夹具、吸尘罩或排屑装置干涉。对于雕刻和钻孔工艺，主轴跳动直接影响孔径一致性和刀具寿命，因此结构上要保证前端轴承孔、电机定子腔和安装基准面一次装夹加工或具有可靠的同轴基准。散热设计也不能只看外观，筋条高度、间距和壳体壁厚需要兼顾换热面积、铸造或加工工艺以及整体刚性。

　　实际维护角度，前端需要考虑防尘密封，木屑、粉尘或切削液进入轴承会迅速加剧发热和噪声。若用于石材、玻璃纤维或石墨加工，还应在结构外侧配合气封或吸尘罩。尾部接线区要便于开盖检查，同时避免突出过多影响设备紧凑性。整体建模时，可将壳体、定子腔、转子轴、轴承、端盖、接线盒、夹头和刀具分别建立子装配，既方便检查装配关系，也便于后续替换不同功率或不同刀柄规格的方案。对于设备集成人员而言，这种主轴模型的价值不只在外观展示，更在于能准确反映安装面、出线方向、轴伸长度和运动包络，从而在设计阶段完成干涉校核、支撑刚度判断和维护空间预留。
