手动操纵式单块液压换向控制阀

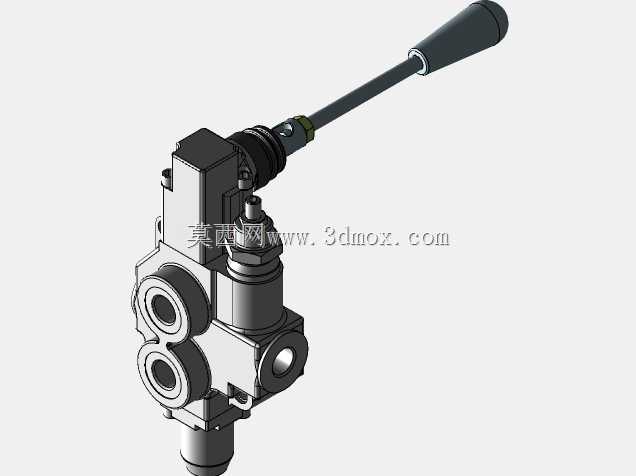

　　该模型呈现的是一种通过长手柄直接操纵的单块式液压控制阀，阀体内集成多组油口与滑阀式通路结构，主要用于在中小型液压系统中完成执行元件的方向切换、油路通断以及动作保持。从结构形态看，外露的长操纵杆提供了较大的操作力臂，手柄端部采用圆滑握持造型，便于操作人员在设备侧面或检修位置快速扳动；杆身与阀体之间设置连接与密封部位，能够把外部扳动转化为内部阀芯的轴向位移。阀体下部及侧部布置多个圆形油口，油口端面保留了连接所需的加工面与孔位特征，可与管接头、法兰或油路板进行对接。这类阀常见于工程机械附属装置、维修工装、简易升降设备、移动式液压站以及非连续自动化的手动操作工位。在实际使用中，它不依赖复杂电控信号，而是依靠操作者直接判断负载状态后切换油路，

　　因此在调试、应急操作、低频动作以及需要人工干预的场合具有明显优势。例如在液压工装夹紧回路中，可通过手柄位置控制油缸伸出、保持或缩回；在小型机具上，则可用于切换马达正反转或选择不同执行支路。模型对阀体外形、阀芯安装区域、手柄铰接关系和油口分布均有较完整表达，适合用于液压站布管校核、操作空间检查、操纵机构干涉分析以及设备外观方案评审。设计思路上，该类阀强调结构紧凑与操作直接性。阀体采用块状集成形式，将多个通路集中在同一金属体内，减少外部管路连接点，从而降低泄漏风险并节省安装空间。长手柄的布置方向并非随意确定，它需要结合整机维修通道、操作人员站位以及相邻部件距离综合考虑；若手柄回转范围内存在横梁、护罩或其他阀件，

　　实际装机后会出现扳动不到位甚至碰撞的问题。因此在三维环境中预先建立手柄完整摆动包络，并与机架、管路、罩壳进行装配验证，是工程设计中很有价值的一步。油口位置同样需要关注。侧面与下部油口的相对高度决定了接管走向，若空间受限，过短的接头会造成扳手无法就位，过长的接头又会增加整机宽度。模型中可见多个并列油口，这类布局有利于缩短油路距离，但在配管时应预留接头拆装余量，并避免高压胶管在阀组附近形成过小弯曲半径。阀体底部的圆柱结构可作为定位或安装延伸部位参考，在设计安装板时应对应设置避让孔或支撑面，不能只凭阀体最大外轮廓简单开孔。安装边界方面，需重点确认阀体固定面、油口中心距、手柄摆动角度以及操纵杆最高点。若将该阀布置在操作台附近，

　　手柄在各挡位下的末端位置应处于人体可及范围，同时不能遮挡仪表或急停按钮。若布置在设备内部，则应保证检修时能够拆下手柄或阀芯组件，而不必先拆除周边大量管路。对于采用板式或块式安装的场景，结合面平面度、螺栓孔分布以及密封圈沟槽位置都直接影响密封可靠性；三维建模时保留这些细节，有助于后续生成安装图并核对紧固件长度。从功能特性看，手动操纵阀的核心在于阀芯位置与油路状态的对应关系。扳动手柄时，内部滑阀改变压力油、回油与工作油口之间的连通关系，从而控制油缸或马达动作。手柄的挡位手感通常由定位机构提供，虽然模型外观不能完全表达内部弹簧和钢球细节，但外部手柄长度、铰接点高度和阀体宽度已经能为机构选型提供依据。若实际系统流量较大，还需结合通径、压降和允许泄漏量进一步校核，不能仅凭外形确定阀的规格。在设备选型阶段，这类模型可用于比较不同阀块在同一安装面上的占用范围，评估操作方向是否符合人机习惯，也可用于制作液压系统演示动画，展示手柄动作与执行元件运动之间的关系。对于结构设计人员而言，它不是单纯的外观件，而是连接液压回路、操作人员和整机布局的关键部件。把阀的外形、油口、手柄包络和安装面准确放入总装模型后，才能更早发现管路干涉、操作不便和维护空间不足等问题，从而减少样机阶段的返工。
