施耐德蘑菇头急停按钮防护盒结构

　　在工业现场的安全回路设计里，急停操作件永远是人机交互中优先级最高的部件之一。这套带斜置安装座的蘑菇头急停按钮结构，还原了施耐德XB7系列常用的紧急关闭单元，核心作用是在设备异常、人员误入危险区或工序失控时，通过一掌拍下的动作直接切断安全控制回路，让动力输出、运动机构或高压执行端进入预设的安全停机状态。和普通平钮不同，红色蘑菇头的操作面直径更大，允许操作者在视线受影响、佩戴劳保手套或紧急情况下无需精准对位即可触发，这也是安全规范中对急停操作件的基本要求。

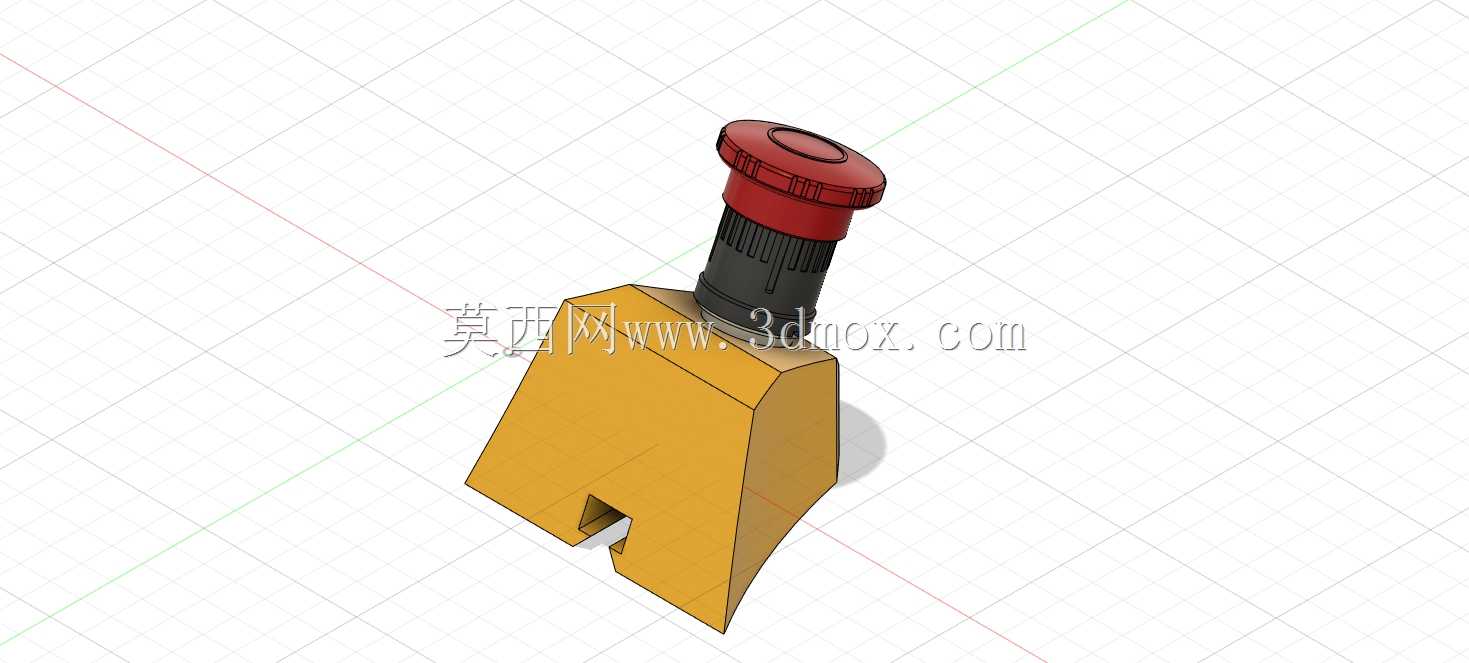

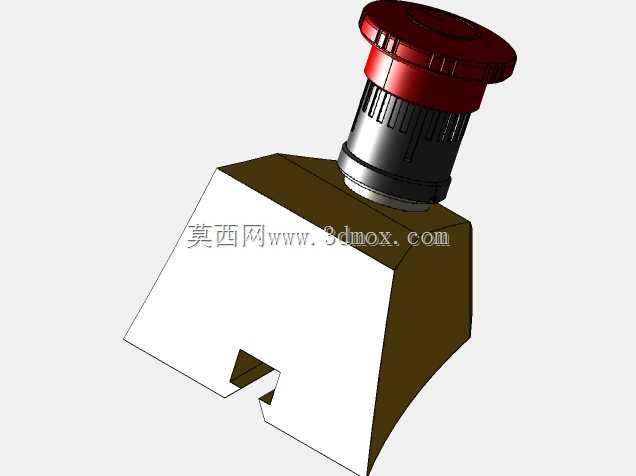

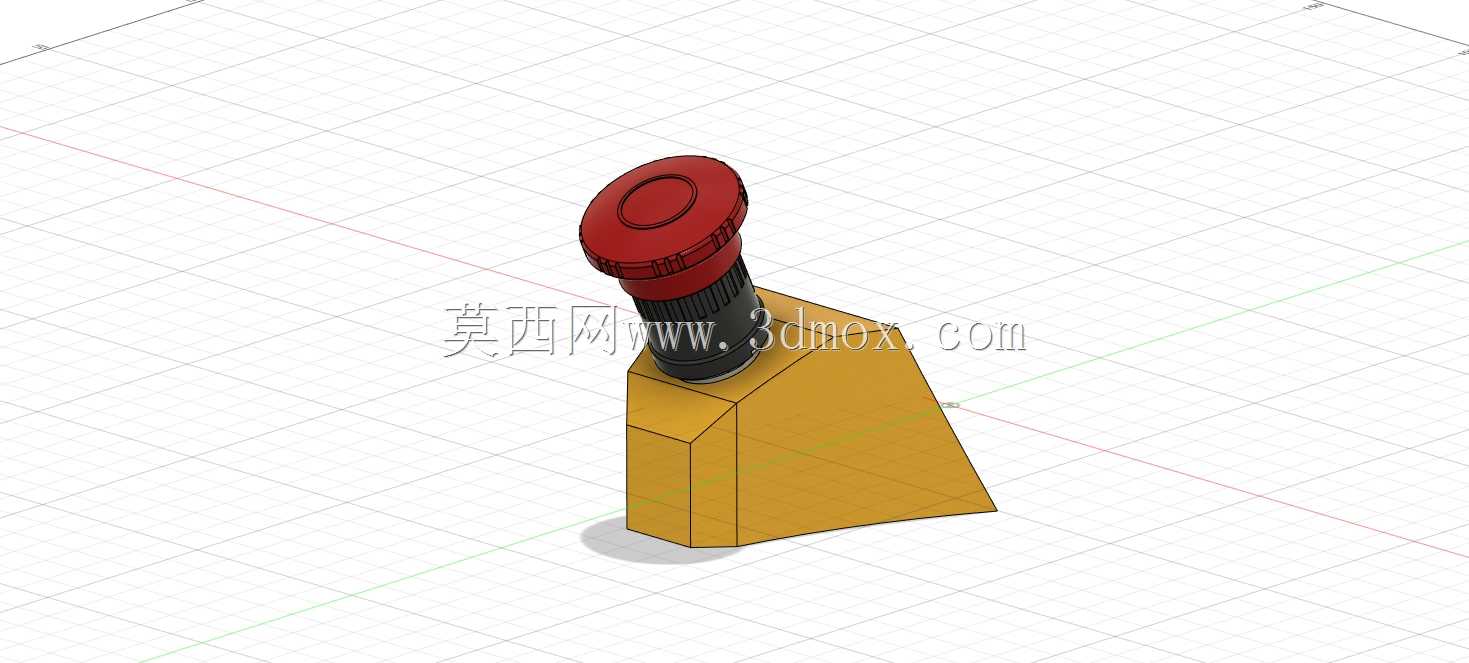

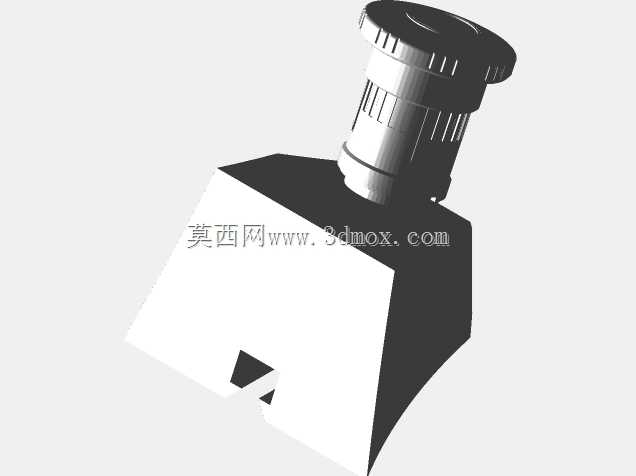

　　从结构组成看，模型分为上部操作头、中部锁紧螺纹段和下部斜角安装盒三部分。操作头采用红色蘑菇形帽盖，下方带有旋转释放的锁紧机构：按下后按钮保持锁定，控制触点维持断开状态，故障排除后需按标识方向旋转帽盖才能复位，避免设备被误启动。中部的黑色螺纹段用于穿过面板或盒体开孔，通过配套螺母完成轴向固定，同时承担按钮与安装面之间的定位，保证操作力不会直接拉扯内部接线。下部的黄色盒体并非规则方盒，而是将安装面设计成倾斜角度，使按钮轴线相对垂直面偏转一定角度，这种处理在实际设备上很常见：当按钮布置在操作台侧面、护拦立柱或较低的检修位时，斜向安装面能让蘑菇头更贴合人手自然拍压的方向，减少手腕弯折，也能避免工具、物料意外滑落时直接砸中按钮顶面造成误停。

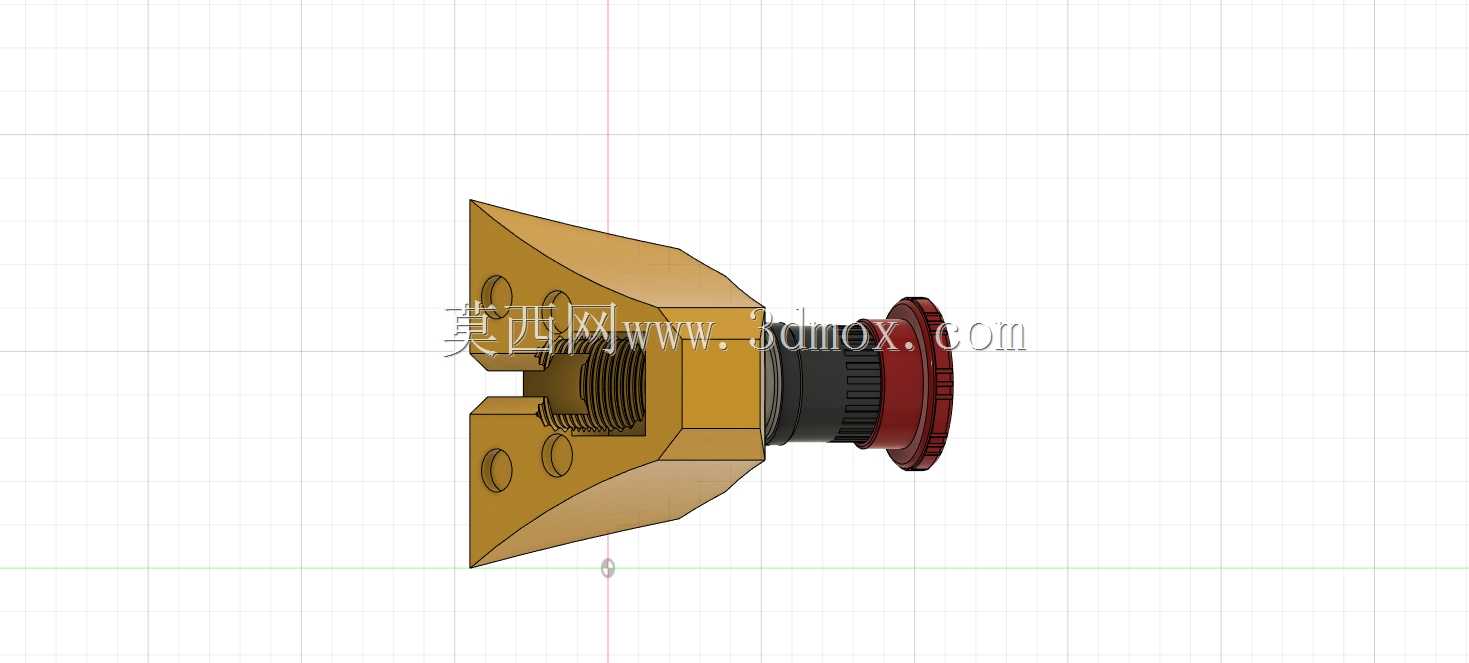

　　尺寸边界方面，该按钮帽盖直径约40毫米，操作头连同螺纹段的安装高度约22毫米，盒体则为按钮背部的触点模块和接线预留了容纳空间。建模时需要重点关注几个配合位置：一是按钮头部与安装孔的配合直径，决定了开孔尺寸和密封圈的压缩量；二是螺纹段长度与盒体壁厚的匹配，过短会导致锁紧螺母无法咬合，过长则会挤压内部触点或使接线空间不足；三是斜盒与按钮轴线的夹角，这个角度直接影响操作手感和面板布局，需要结合整机人体工程学校核。盒体的棱角、壁厚和底部安装孔位也都按实际钣金或塑料壳体的工艺习惯处理，能够直接用于干涉检查和安装位置模拟。

　　这类结构在自动化产线、机床操作站、物流输送线、包装机械和风电控制柜中都有广泛应用。设计整机时，工程师通常会先确定急停的可达性距离，再反推按钮盒的安装高度和倾角；三维模型介入后，可以直接在装配环境中验证操作者站位、护拦距离与按钮行程的关系，避免样机阶段才发现操作受阻。触点部分采用1NC常闭配置，符合安全回路中“断线即停”的原则——当线路意外断开时，设备同样会进入停机状态，从而降低失效风险。

　　建模思路上，模型没有把按钮做成简单的示意块，而是保留了帽盖的圆弧过渡、螺纹段的台阶、锁紧螺母以及斜盒的折角关系。这些细节在做整机布线、面板开孔图和维护空间分析时非常关键：帽盖与周围防护罩的间隙决定了是否会发生误碰，盒体背部空间决定了线缆弯曲半径是否足够，斜角面与安装支架的贴合则影响长期使用后的稳定性。对于结构工程师而言，这样的模型不仅用于外观展示，更可以作为安全器件选型、安装板开孔和操作工位人机校核的参考依据，帮助在设计阶段把安全规范、工艺约束和现场使用习惯统一到同一个装配体中。
