FPV穿越机微型框式运动相机结构

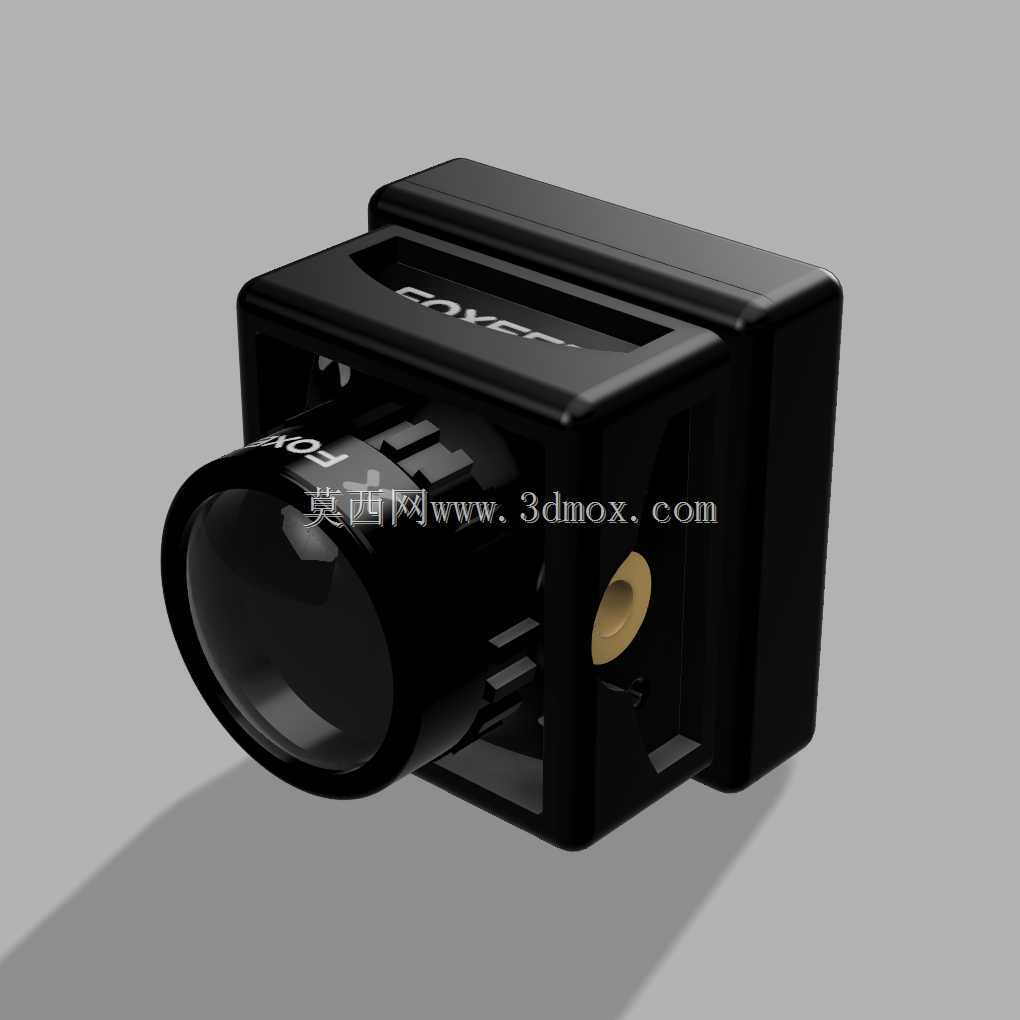

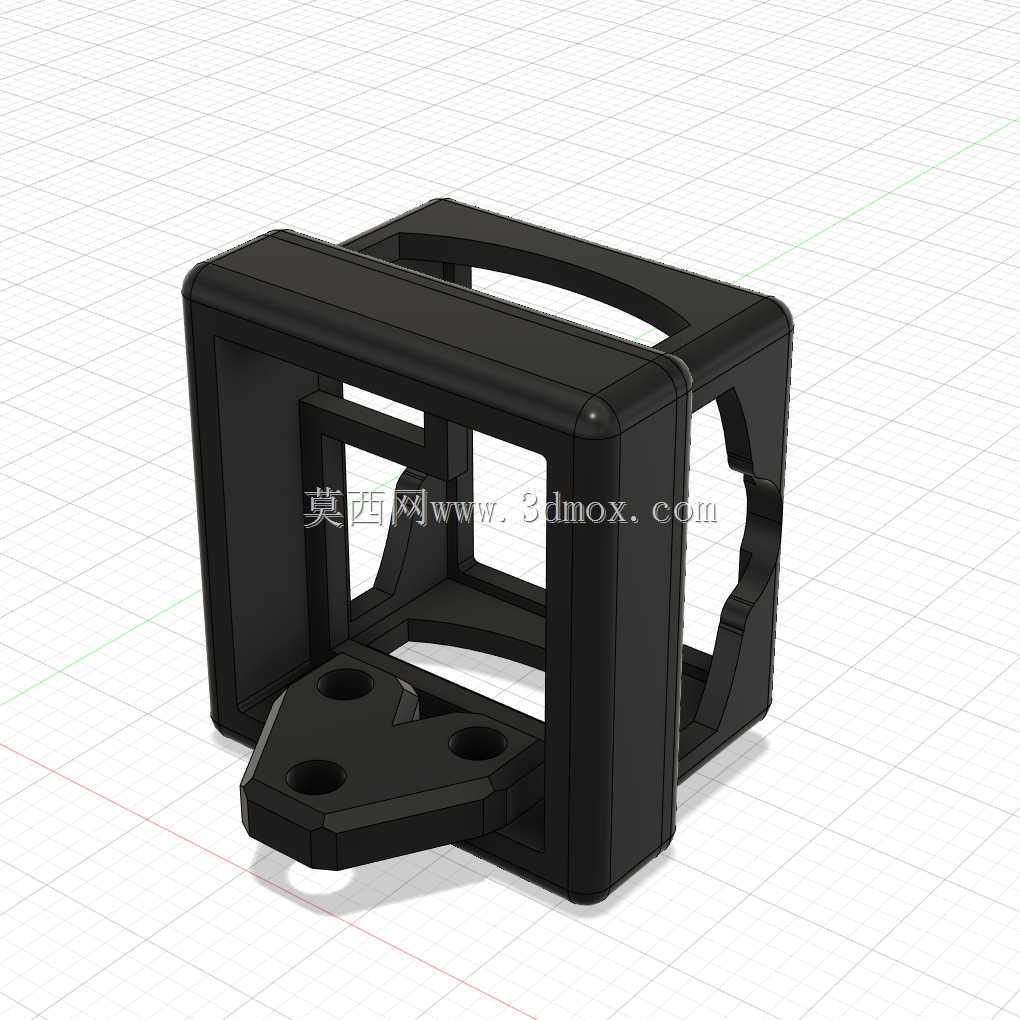

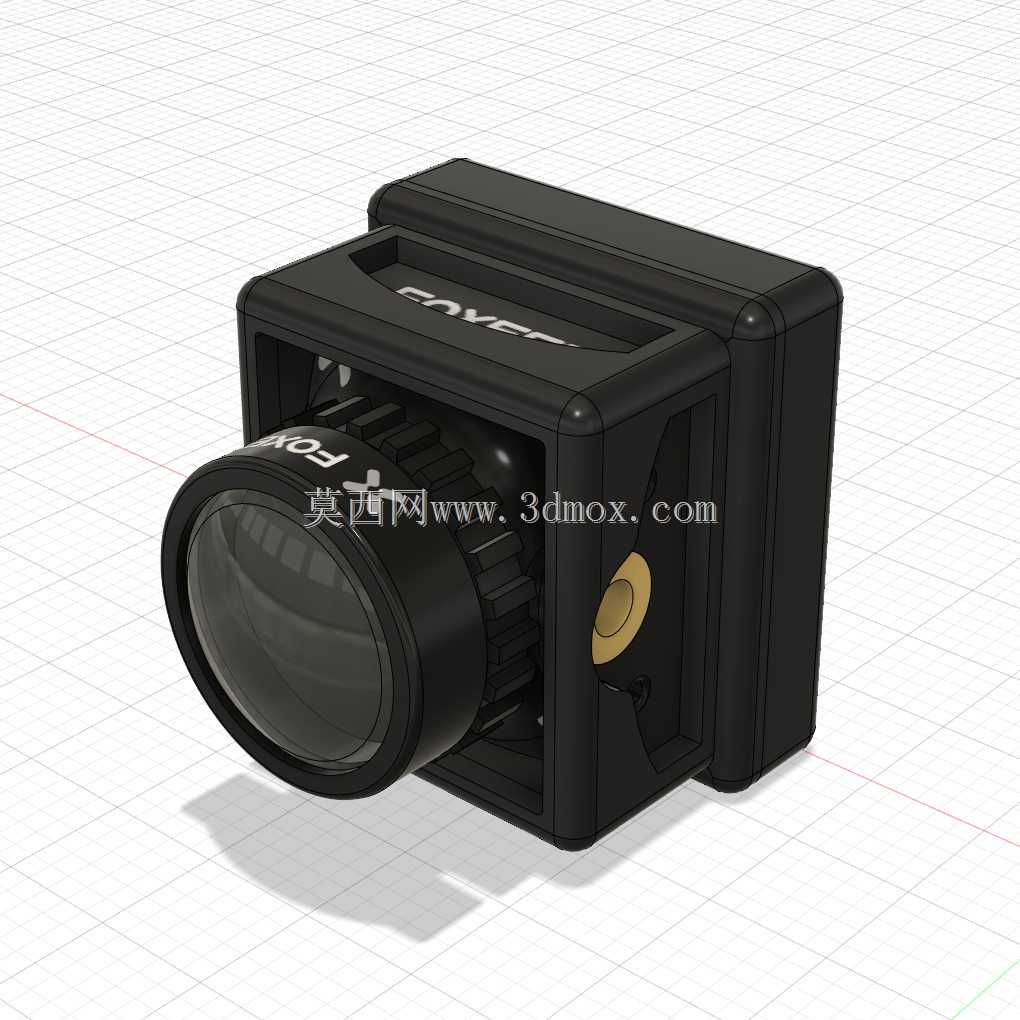

　　该三维结构围绕FPV穿越机机载微型相机展开，主体由前置镜头模组、中部框式承载外壳、后侧安装基座三部分组成，整体采用紧凑的方块式布局，适配竞速无人机机头狭小的安装空间。镜头部分采用阶梯式圆筒造型，前端为大口径弧形保护镜片，镜筒外圈设置防滑滚花纹理，方便手动调整镜头焦距与对焦位置，镜筒与外壳之间预留0.2mm左右的转动间隙，保证调焦动作顺畅无卡滞。框式外壳采用上下半包的卡扣式结构，外壳顶面预留品牌标识凹槽，四周做圆角过渡处理，既避免飞行过程中尖锐棱角磕碰炸机损坏，也能降低高速飞行时的风阻系数。外壳侧面设置黄铜材质的安装定位孔，孔位内嵌金属衬套，相比直接在塑料壳体上开孔，反复拆装螺丝时不会出现塑料滑牙、孔位开裂的问题，

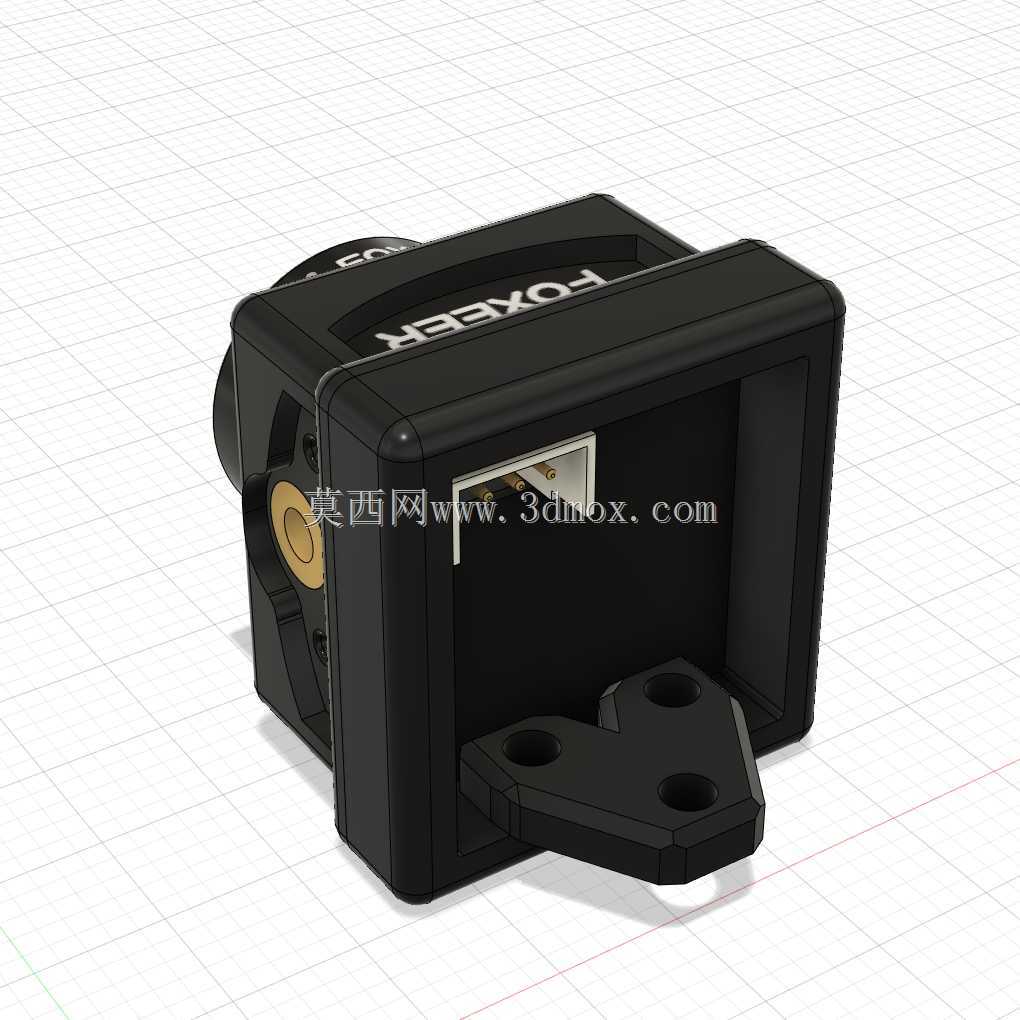

　　衬套与壳体采用过盈压装配合，压装深度与壳体壁厚保持一致，不会突出外表面影响安装贴合度。后侧安装基座与主壳体为一体化延伸结构，基座两侧预留标准的20mm孔距安装位，这是穿越机飞控、摄像头通用的安装孔距标准，可以直接搭配尼龙减震柱、铝制安装座固定在无人机机头的碳纤机架上，安装边界控制在22mm见方的区域内，整体厚度不超过15mm，重量控制在10克以内，不会给竞速飞行带来额外的负载负担。从实际使用场景来看，这类相机主要用于第一视角穿越机的实时图传采集，飞行过程中需要承受频繁的急加速、急转弯、炸机冲击，因此壳体内部设计了多道纵横加强筋，筋位厚度1.2mm，在不显著增加整体重量的前提下，将壳体的抗冲击强度提升三倍以上，

　　镜头周边的框体做加厚处理，跌落时冲击力会先被外框承接，避免直接撞击镜片导致碎裂。壳体内部的腔体尺寸匹配主流1/3英寸CMOS感光板的安装规格，腔体四周预留1mm的走线空间，方便焊接图传信号线、供电线，边角位置设置定位柱，电路板装入后可以直接卡在定位柱之间，不需要额外打胶固定，减少装配工序。镜头与壳体的配合处设置环形限位台阶，镜头拧入到位后台阶面贴合，既可以限制镜头的最大拧入深度，避免顶到内部感光板，也能阻挡外界的灰尘、水汽从镜头缝隙进入腔体内部。侧面的金属安装衬套采用M2螺纹规格，适配穿越机通用的M2不锈钢螺丝，衬套端面与壳体安装面的平行度控制在0.05mm以内，安装后相机不会出现倾斜偏移，保证镜头光轴与飞机飞行方向保持平行，

　　避免画面出现偏角。外壳的外表面做细晒纹处理，飞行过程中即使沾到泥浆、草渍，也可以直接用酒精擦拭清洁，不会残留明显划痕。整个结构的装配逻辑完全围绕机载设备的轻量化、抗震动需求设计，没有多余的冗余结构，所有壁厚都经过受力校核：非受力区域壁厚0.8mm，安装孔周边、镜头承接区域壁厚加厚到2mm，在炸机冲击最容易出现断裂的框体转角位置，做了R2的圆角过渡，消除应力集中点。相比普通无框的裸相机，这种带一体化框架的结构不需要用户额外3D打印保护座，出厂即可直接适配标准机架，装配时只需要将四颗减震柱穿过后侧基座的安装孔，锁上螺母就可以完成固定，拆装维护时可以直接将整个相机从机架上取下，调整镜头角度也不需要拆卸外壳，外露的调焦环可以直接用手指转动，外框的上下边缘高出镜头镜面0.5mm，当相机正面朝下撞击地面时，外框会先接触地面，镜片不会直接磕碰硬物，大幅降低镜片刮花、碎裂的概率。
