无人机挂载用GoPro Hero6框架组合相机结构

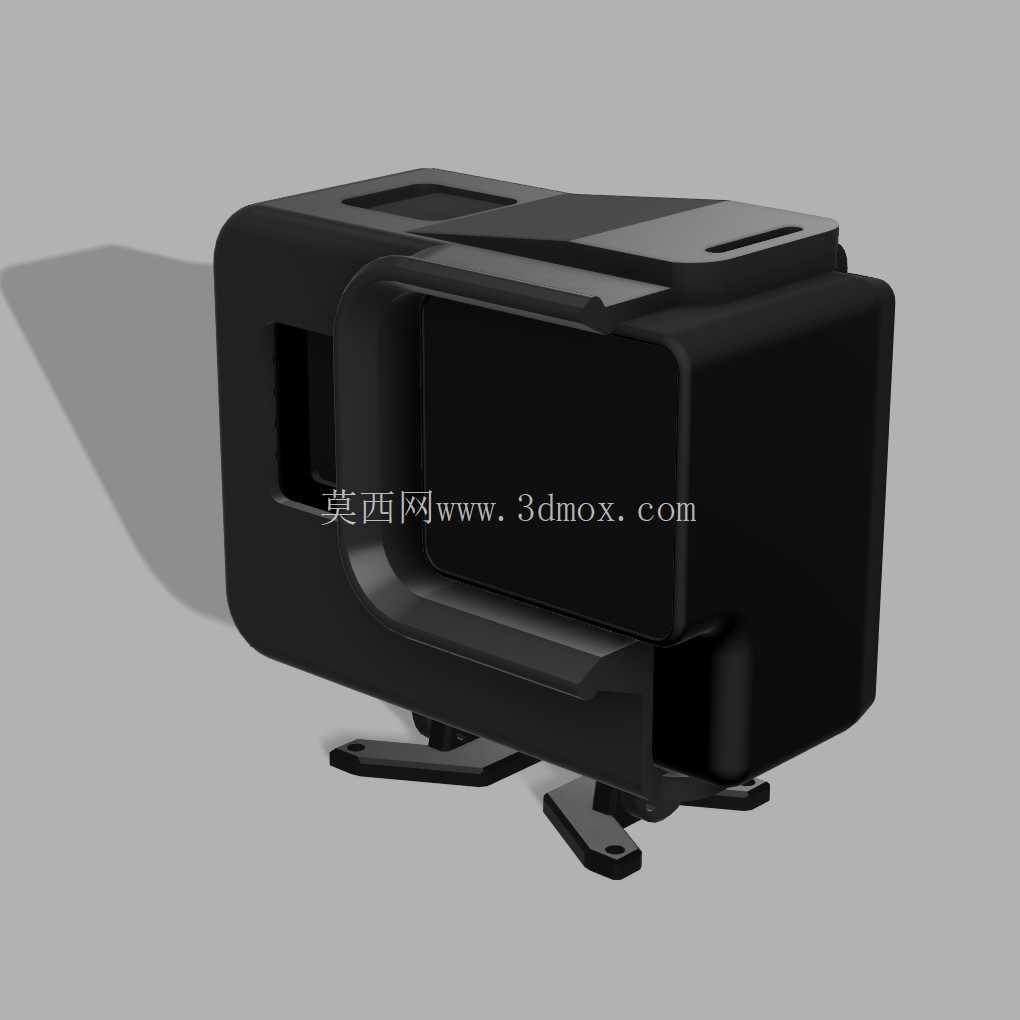

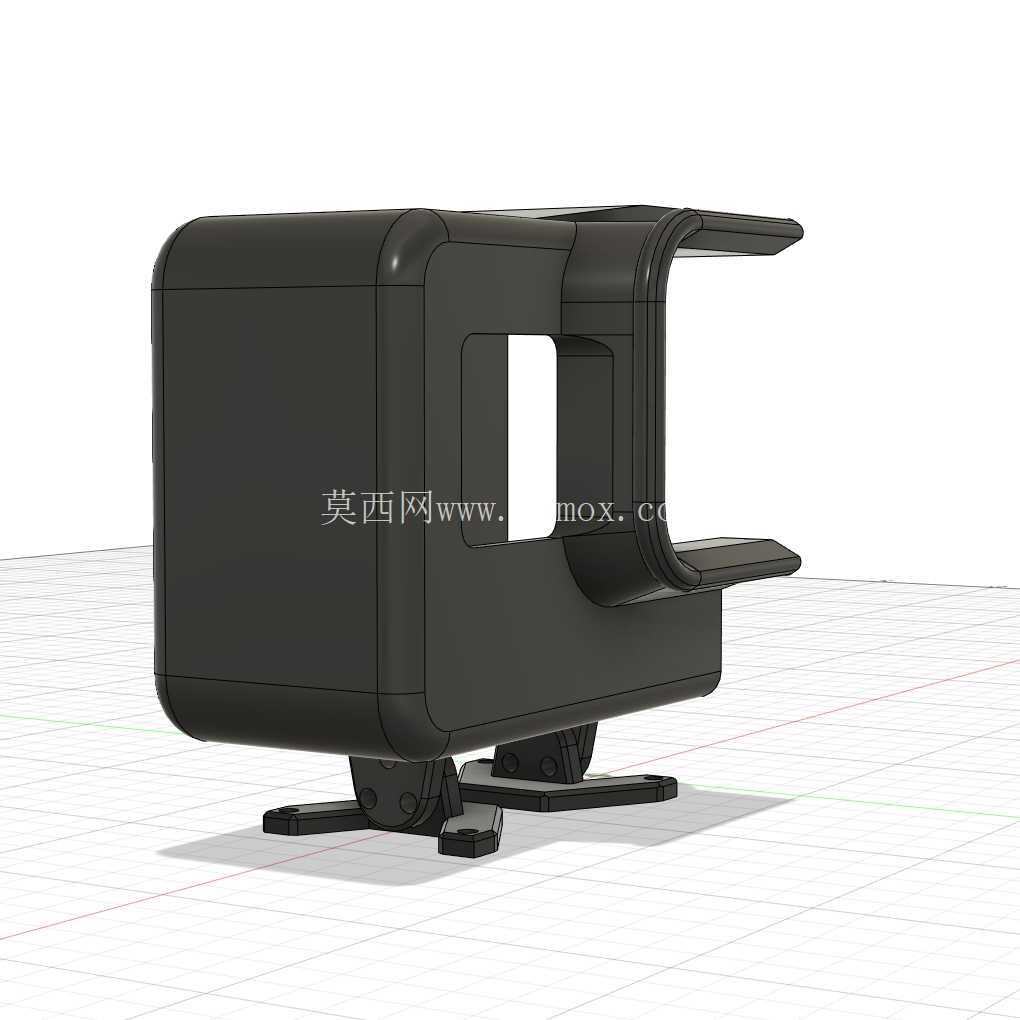

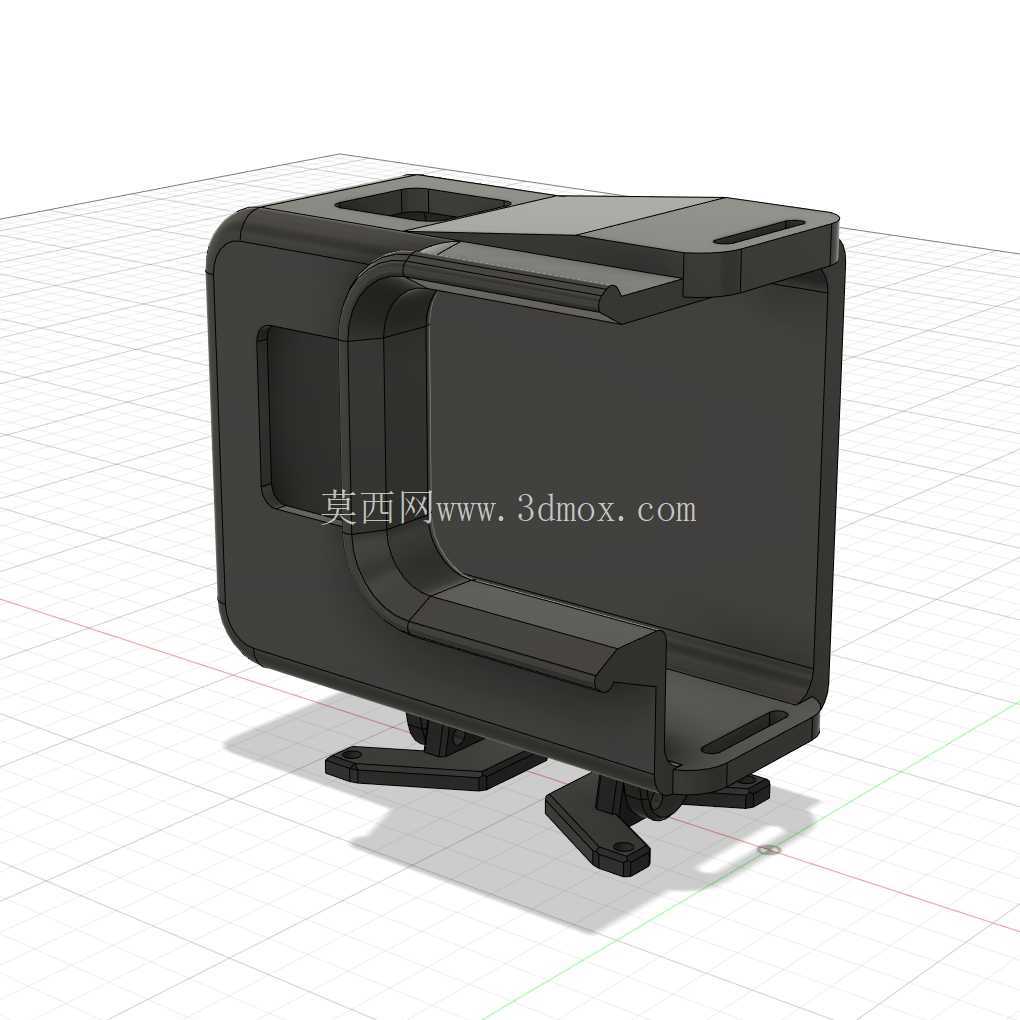

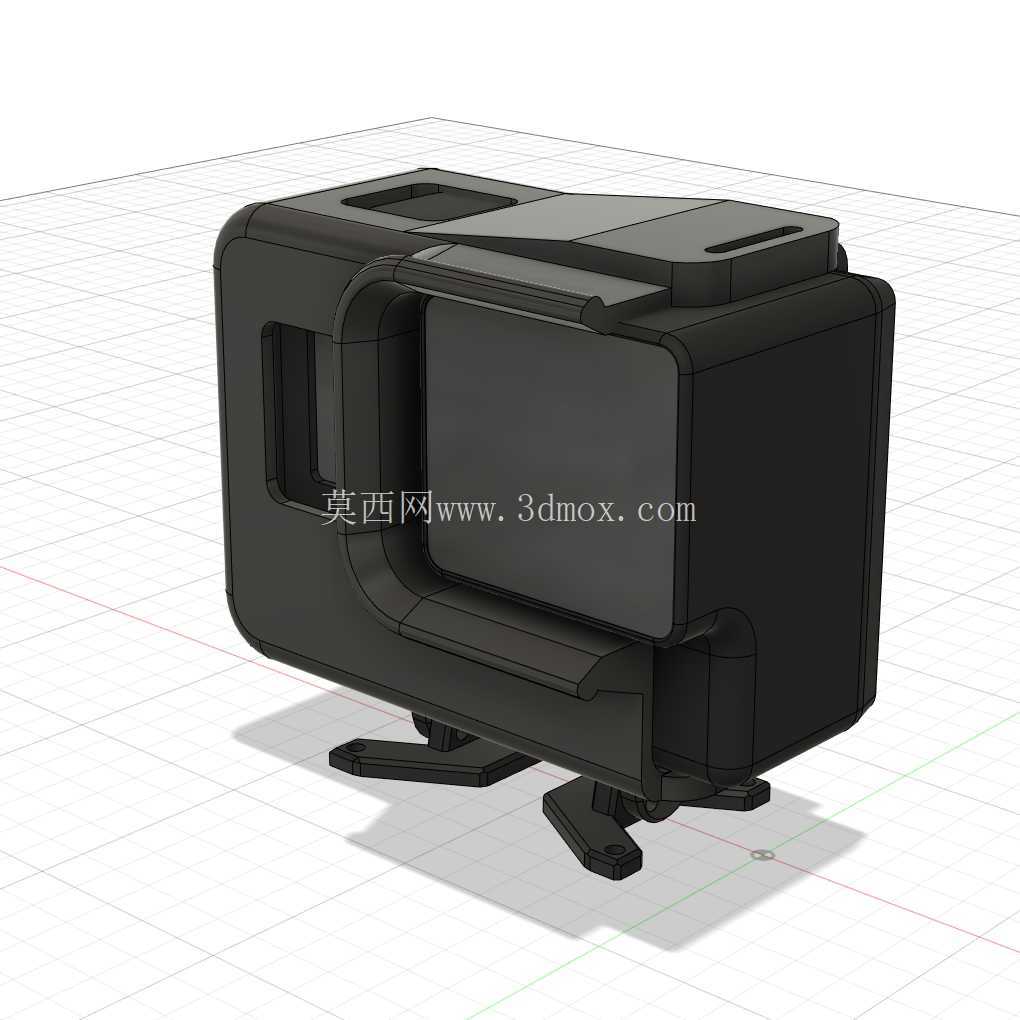

　　这套框架组合相机结构，核心是为无人机航拍场景适配的运动相机搭载方案，解决了裸机GoPro Hero6直接挂载时存在的安装定位不准、飞行中易松动、镜头防护不足、接线走线杂乱等实际工程问题。从实际航拍作业的需求出发，这套结构首先考虑了无人机飞行时的气动影响，整体外轮廓做了切角与流线过渡处理，没有突兀的凸起结构，能减少高速飞行时的风阻，避免挂载后额外增加无人机的动力负载，同时降低风噪对航拍收音的干扰。框架主体采用半包式结构设计，没有完全包裹相机本体，在相机的屏幕、按键、充电接口位置都预留了精准的操作与避让空间，不需要拆卸框架就能完成相机参数调整、开关机、数据导出以及充电操作，减少外场作业时的拆装步骤，提升作业效率。

　　在安装边界的设计上，框架底部集成了标准的快装脚架结构，脚架的安装孔位完全匹配主流航拍无人机的挂载接口间距，同时脚架做了下沉式设计，当相机挂载在无人机机身下方时，镜头视野不会被脚架或者无人机起落架遮挡，不管是向前平拍还是向下俯拍，都能保证画面无遮挡。框架与相机的接触位置都做了微凸的限位筋，不需要额外的绑带或者螺丝就能将相机牢牢卡在框架内部，限位筋的位置刚好对应相机机身的凹槽区域，飞行过程中即使遇到急转、升降带来的冲击力，相机也不会在框架内出现移位或者松脱，同时接触位置没有硬棱角，不会刮花相机的机身外壳。镜头区域的框架做了加厚的防护边，突出于镜头表面1.2mm，当发生轻微的擦碰或者降落时的意外接触时，防护边会先接触障碍物，避免镜头镜片直接被刮花，这个防护边的内径尺寸刚好匹配常用的UV镜安装尺寸，用户可以直接在框架上加装滤镜，不需要额外配置滤镜转接环。框架顶部预留了两个对称的走线槽，当需要给相机外接供电或者连接图传设备时，线材可以顺着走线槽固定在框架侧面，不会出现线材被螺旋桨打到的情况，走线槽的边缘做了圆角处理，不会磨损线材的外绝缘层。

　　从结构强度的角度考虑，框架的壁厚做了差异化设计，安装脚架、限位筋、镜头防护边这些受力或者易磕碰的区域壁厚为2.5mm，非受力的侧面区域壁厚为1.8mm，在保证整体结构强度的前提下尽可能减轻自重，不会给无人机带来过多的挂载重量负担，影响续航时间。框架的分体组合设计也考虑了后期维护的便利性，整个框架分为主体仓、顶部压盖、底部脚架三个部分，通过卡扣结构连接，没有使用细小的螺丝零件，外场作业如果需要拆解调整，不需要携带额外的工具，徒手就能完成拆装，即使某个部分出现损坏，也可以单独替换对应部件，不需要整体更换整个框架。

　　在实际使用场景中，这套结构不仅适配常规的多旋翼航拍无人机，也可以安装在穿越机上用于第一视角飞行拍摄，底部的脚架接口同时兼容运动相机常用的自拍杆、头盔固定座等配件，拓展性较强。设计过程中反复核对了GoPro Hero6的实际机身尺寸，所有的避让间隙都控制在0.3mm以内，既保证相机可以顺利装入框架，又不会因为间隙过大导致相机在框架内晃动，影响拍摄画面的稳定性。框架表面没有多余的装饰结构，所有的结构特征都服务于实际使用需求，比如侧面的凹槽是为了方便手指抠取相机，顶部的开孔是为了匹配相机的散热区域，避免长时间录制时相机因为框架包裹出现过热停机的问题。
