工业设备用长条形四孔安装铰链结构

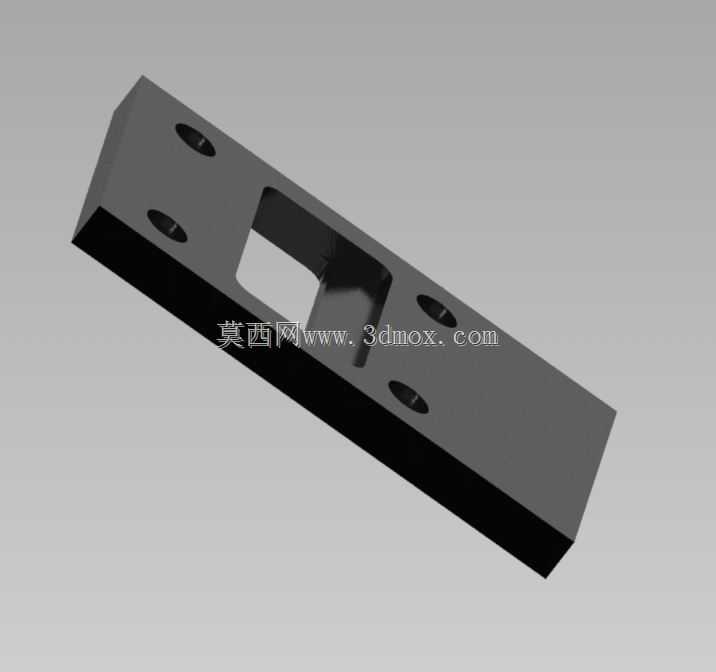

　　这款长条形铰接安装件的整体轮廓为规整长方体，主体沿长度方向延伸，中段开设矩形镂空窗口，既可以在保证结构刚性的前提下削减整体自重，也能为配套铰接部件的活动行程预留避让空间，避免开合过程中出现结构干涉。零件沿长度方向的两端区域各对称布置两个沉头安装孔，四个孔位的同轴度、孔间距公差都经过严格校核，沉孔结构可让紧固螺栓完全沉入零件表面以下，安装后不会突出安装面，既不会剐蹭周边管线与工件，也能让贴合面完全贴紧安装基准面，不会出现局部翘曲、受力不均的问题。从实际工况适配来看，这类构件常被用在工业设备防护门、检测仪器翻盖、小型工装夹具开合面板、自动化设备检修挡板这类需要反复开合的部位，日常使用中要承受面板自重带来的静载荷，

　　以及开合动作带来的周期性交变载荷，设计时特意将孔位布置在零件两端的受力支撑区，让螺栓锁紧后的压紧力均匀覆盖整个贴合面，不会因为长期受力出现局部松动、零件移位的问题。中段的镂空区域并非单纯为了减重，在部分安装场景中，该窗口可作为铰接转轴的穿装通道，或是配套卡扣、定位销的避让位，让相邻两个铰接部件的配合结构可以嵌入零件内部，压缩整体装配后的厚度尺寸，适配设备内部紧凑的安装空间。零件的棱边都做了均匀的倒角处理，没有尖锐毛刺，既可以避免装配过程中划伤操作人员，也能消除机加工过程中棱边的应力集中点，在长期承受交变载荷时不会从棱边位置萌生疲劳裂纹。从安装边界来看，零件的底面为完整精加工平面，平面度控制在较高公差范围内，

　　安装时只需要在配套设备的安装面上清理出对应长宽的平整区域，保证四个安装孔的对位精度，即可完成锁紧固定；零件厚度方向的尺寸经过优化，既不会因为过薄导致锁紧后出现弯曲变形，也不会因为过厚占用过多设备内部空间。在结构设计的逻辑上，这类通用铰接座没有多余的异形曲面，所有特征都以机加工可直接实现为前提，外轮廓可通过常规铣削加工一次成型，四个沉孔可通过钻削、锪孔工序完成，中段矩形窗口可通过铣削直接加工到位，不需要特殊工装或复杂工序，加工成本可控，同时也方便后期维护更换，出现磨损后可直接快速拆换，不需要对周边配套结构做改动。在不同的应用场景中，该构件可根据实际载荷需求调整材质与热处理工艺，轻载场景下可选用铝合金材质做表面阳极氧化处理，

　　在降低自重的同时提升表面耐磨与抗腐蚀能力；重载场景下可选用碳素结构钢做发黑或镀锌处理，提升整体结构强度与防锈能力，适配车间多油污、多粉尘的复杂工况。零件的长宽比例经过匹配优化，四个安装孔的跨距足够大，锁紧后可提供充足的抗扭转能力，即使开合面板受到侧向冲击力，也不会轻易出现偏转松动。中段镂空的边缘同样做了倒角过渡，避免应力集中，在长期使用过程中窗口边缘不会因为应力集中出现开裂问题。从三维建模的角度来看，该零件所有特征都采用参数化尺寸驱动，孔间距、整体长宽、厚度、窗口尺寸都可根据实际安装需求快速调整，不需要重构整体特征，可快速适配不同规格的设备面板与安装场景。建模过程中所有配合面都预留了合理的公差余量，沉孔深度与螺栓头尺寸完全匹配，不会出现螺栓无法沉头或是沉孔过深降低局部结构强度的问题。这类看似简单的板式铰接构件，在工业设备的整体结构中属于基础但至关重要的连接件，其加工精度、结构刚性直接决定了防护门、翻盖类部件的开合顺畅度与长期使用寿命，设计过程中每一处尺寸的取舍都围绕实际装配与使用需求展开，没有冗余的装饰性特征，完全服务于功能实现。
