220V20A工业级电源插头三维结构设计

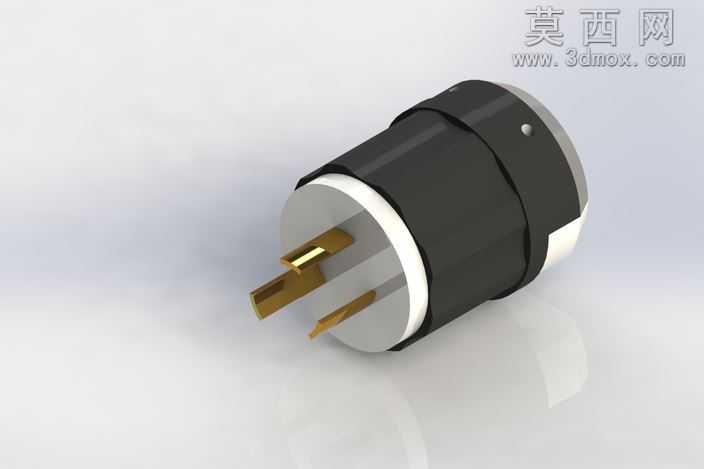

本款220V20A电源插头的三维建模工作围绕民用大功率供电场景的实用需求展开，建模初期先梳理插头的核心功能逻辑：作为市电接入端的接插部件，需要兼顾导电稳定性、绝缘安全性、装配便捷性三大核心要求，因此建模过程优先还原各部件的尺寸配合关系。首先构建插片部分，按照20A载流对应的铜件厚度、插片间距标准，绘制两个扁形导电插脚的截面轮廓，通过拉伸特征生成铜插脚实体，同时预留插脚与内部接线端子的连接卡位结构，保证导电部件的接触面积符合载流要求，避免大电流工况下出现过热问题。其次构建绝缘主体部分，插头外壳采用分段式结构设计，前段为白色绝缘基座，用于固定插脚的相对位置，保证插脚的同轴度与间距精度，避免插入插座时出现卡滞或接触不良；中段为黑色防滑握持外壳，表面做细微的磨砂纹理建模，模拟实际产品的防滑触感，外壳边缘做圆角过渡处理，既提升握持舒适度，也避免注塑生产时出现应力集中问题；尾端设计出线防护结构，预留电源线的穿入孔位与压线卡位，模拟电源线接入后的防拉脱结构。建模过程中对各部件的装配间隙做精准控制，绝缘基座与外壳的卡扣配合结构、插脚与基座的过盈配合结构都做了细节还原，保证虚拟装配后各部件无干涉，符合实际生产的装配公差要求。材质渲染阶段，铜插脚赋予黄铜金属材质，调整金属粗糙度与反射参数，还原铜件的金属光泽与轻微的氧化质感；白色绝缘基座赋予阻燃ABS材质，调整漫反射参数呈现哑光乳白色的工程塑料质感；黑色外壳赋予软质PVC材质，适当调高粗糙度参数，模拟防滑橡胶的触感；背景采用浅灰色渐变环境，添加柔和的面光源与环境光遮蔽效果，让插头的结构层次清晰呈现，各部件的材质区分明确，整体渲染效果真实还原工业产品的实物质感，能够直观展示插头的外观形态与内部结构逻辑，为后续的产品开模、结构验证提供直观的三维参考。
