1.8L排量发动机活塞86.02毫米

　　活塞是内燃机中直接参与能量转换的核心运动件，其设计直接关系到发动机的动力输出、燃油经济性、排放水平与运行可靠性。该活塞对应1.8L排量发动机，活塞直径为86.02毫米，属于自然吸气或小排量增压发动机常用的缸径规格，在乘用车、轻型商用车及小型通用动力设备中应用广泛。

　　从实际工况看，活塞在气缸内承受高温燃气的周期性冲击，最高瞬时温度可达两千摄氏度以上，同时还要承受爆发压力带来的机械载荷，并在曲轴连杆的带动下完成高速往复运动。因此，活塞的结构设计必须同时兼顾轻量化、耐热性、耐磨性与结构强度。该模型顶部采用浅盆形燃烧室造型，这种设计能够配合气缸盖形成合理的挤气涡流，优化混合气形成与燃烧过程，降低爆震倾向，提升燃烧效率。顶部边缘的厚度经过加强，可承受燃气爆发时的高压冲击，避免局部应力集中导致开裂。

　　活塞头部设置有多道环槽，用于安装气环与油环。气环的主要作用是密封燃烧室，防止高温高压燃气窜入曲轴箱，同时将活塞顶部吸收的热量传递给气缸壁；油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。环槽的位置、宽度与间距直接影响活塞的热分布与密封性能，设计时需要根据热膨胀量预留合理间隙，防止发动机热态下活塞环卡死或失效。该模型环槽区域的结构过渡平滑，能够减少热应力集中，提升头部的耐热疲劳能力。

　　活塞销座位于活塞裙部两侧，用于安装活塞销并连接连杆。销孔的同轴度、表面粗糙度及支撑刚度直接影响活塞销的受力状态，若设计不当，容易在销座内侧产生应力集中并引发裂纹。该模型的销座与裙部采用加强过渡结构，可将燃气压力均匀传递至活塞销，再通过连杆传递给曲轴。裙部是活塞在气缸内的导向部分，其外形并非理想圆柱，而是根据热膨胀规律设计成近似椭圆形，工作时受热膨胀后可与气缸壁保持均匀间隙，既防止冷态敲缸，又避免热态拉缸。裙部表面通常会进行石墨涂层或耐磨处理，以降低摩擦损失并提高初期磨合性能。

　　从安装边界来看，86.02毫米的缸径决定了活塞与气缸套之间的配合精度，装配时需要严格控制配缸间隙。间隙过小会导致热态膨胀后活塞卡死，过大则会产生敲击噪声并增加机油消耗。活塞销与销座、连杆小头孔之间的配合也需要根据润滑条件与载荷特性确定，通常采用全浮式或半浮式连接方式。活塞的压缩高度、销孔中心位置及顶部燃烧室形状，还会直接影响发动机的压缩比与气门避让空间，因此在整机匹配时必须与曲轴行程、连杆长度、气缸盖燃烧室及气门正时进行协同校核。

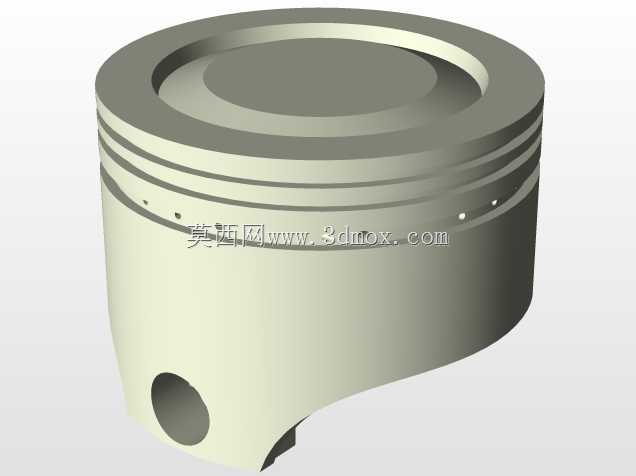

　　在三维建模过程中，活塞的建模重点在于回转体轮廓与局部特征的精确表达。顶部燃烧室曲面、环槽、销孔、避阀坑及裙部型线都需要按照工程尺寸构建，尤其是裙部的中凸变椭圆轮廓，虽然在简化模型中可通过规则曲面近似表达，但在实际生产设计中需要借助专用型线数据进行数控加工。模型还应体现各部位的壁厚变化与加强筋布局，以便后续进行有限元热分析、运动学仿真及疲劳寿命评估。

　　在发动机开发与维修领域，这类活塞模型可用于结构教学、装配干涉检查、曲柄连杆机构运动仿真以及改装方案验证。通过三维模型可以直观分析活塞在上止点与下止点时的姿态变化，检查其与气缸壁、连杆、气门及曲轴平衡块之间的运动间隙，也可用于评估不同活塞顶部形状对压缩比和燃烧室几何形状的影响。对于设备选型与机械设计人员而言，准确的活塞外形与安装尺寸是进行发动机逆向分析、备件替换及性能优化的重要基础。
