吉普牧马人改装款侧出排气消声管路

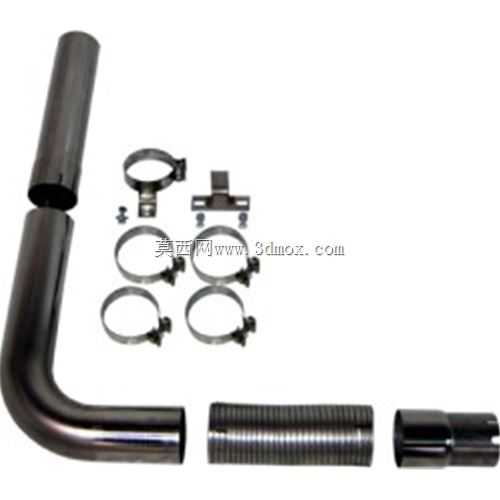

　　这套排气消声管路针对硬派越野车辆在非铺装路面、涉水路段以及高负荷攀爬场景下的排气需求进行结构规划，核心目标是在保证排气通畅性的同时，将排气出口位置抬升至车身侧上方，降低越野过程中泥水倒灌、碎石撞击尾段的概率。整套组件包含90度成型弯管、多规格喉箍、安装固定支架、柔性波纹段以及收尾装饰尾喉，各部件之间通过卡箍实现无焊接快装，既方便现场调整管路段长，也便于后期维护更换受损部件。

　　从实际装车边界来看，弯管段的曲率半径经过反复校核，能够避开底盘悬挂行程极限位置、制动管路以及燃油箱护板，避免在悬挂大幅压缩、车桥扭转时发生干涉。直管段预留的长度余量允许安装者根据不同年款底盘护板的实际厚度进行裁切，波纹段则用于补偿发动机热机后产生的热膨胀位移，同时抵消动力总成悬置在怠速与急加速工况下传递到排气系统的振动，减少应力集中导致的焊缝开裂风险。固定支架采用折弯成型结构，安装孔位对应底盘原有螺栓点位，无需在车架上额外打孔，降低对车身防腐层的破坏。

　　设计过程中优先考虑了离地间隙与离去角的保留，管路整体沿底盘纵梁内侧走线，最低点不低于原厂差速器壳体高度。侧出布局相比传统后出排气，在拖拽救援、安装后防撞杠以及挂载后备胎附件时拥有更高的兼容性，排气气流导向车身侧后方，也能减少低速穿越时扬尘被气流卷向车尾的问题。多组喉箍分别承担直管对接、弯管锁紧以及尾喉固定功能，卡箍的螺栓锁紧方向统一朝向便于操作的车身外侧，在举升机上甚至无需完全拆卸护板即可完成紧固作业。

　　材质选择上，管路主体采用金属管材，表面做黑化处理，兼顾耐热性与外观一致性；波纹段的柔性结构能够吸收轴向与少量径向位移，避免硬连接在长期振动中出现疲劳断裂。尾喉段作为外露部件，其收口角度经过调整，既能够引导排气声浪向侧后方扩散，也能在视觉上让整车侧面更具改装风格。整套结构没有采用复杂的多腔消音包设计，而是通过管路长度与弯角的组合控制排气脉冲，适合追求低回压、强调动力响应的越野使用取向。

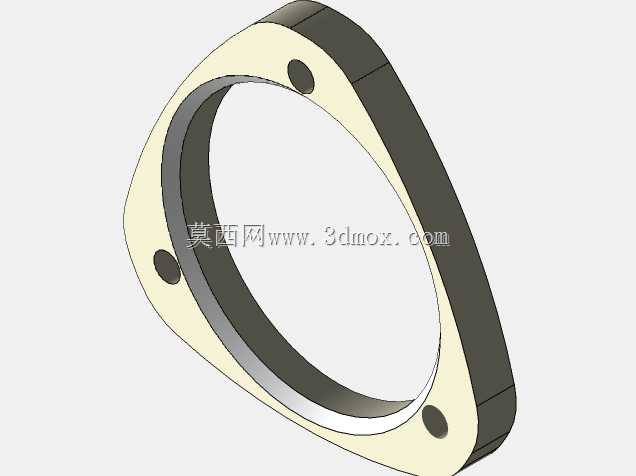

　　在三维建模阶段，各部件按照实际装配关系建立约束，弯管的中性层、卡箍的开合行程以及支架的折弯圆角都完整还原，可直接用于干涉检查与安装流程模拟。对于改装从业者而言，该模型能够帮助提前确认管路与底盘护板、侧踏、悬挂部件的空间关系，减少试装过程中的反复调整；对于结构设计人员，其中关于柔性段补偿、无焊接卡箍连接以及利用原车点位固定的思路，也可迁移到其他车型的排气改装项目中。整套方案没有盲目追求夸张的大口径，而是围绕越野场景下的可靠性、通过性与可维护性展开，每一段管长、每一个固定点的位置都对应实际装车中会遇到的空间限制与使用问题。
