川崎Er6摩托车配套油冷却器结构

　　这款油冷却器主要适配川崎Er6车型的机油散热回路，在大排量摩托高负荷连续行驶、赛道激烈驾驶场景下，机油会因发动机内部摩擦、燃烧室热传导快速升温，一旦机油温度超过120℃，润滑油膜强度会快速衰减，轻则加剧活塞、轴瓦磨损，重则引发机油碳化堵塞油道，这款冷却器就是通过外置风冷换热的方式，把机油工作温度稳定在80-100℃的最优区间，保障润滑系统可靠性。

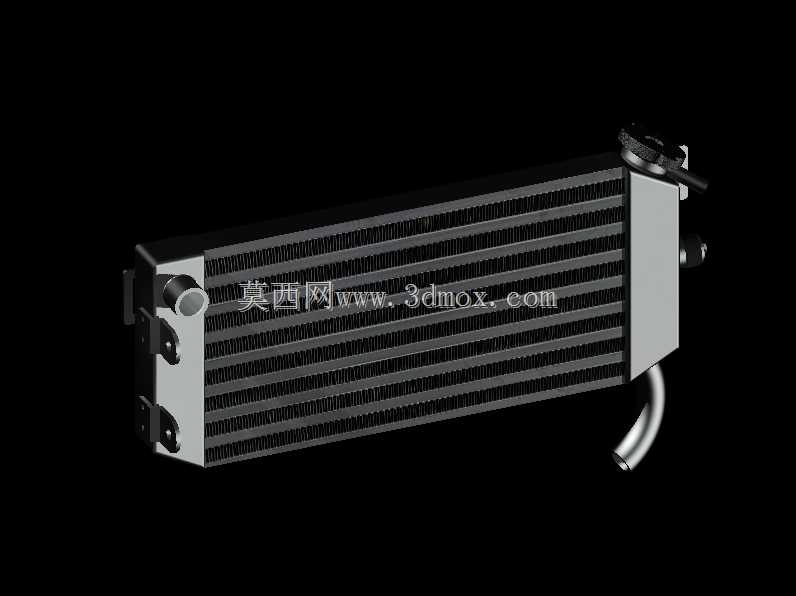

　　从结构设计来看，核心换热区采用错流式翅片排布，内部流道做了多回程折返设计，机油从侧部进油口进入后，会在芯体内部来回折返流经每一层散热翅片对应的流道，最大化延长机油与换热壁面的接触时长，外部翅片做了百叶窗式冲切，车辆行驶时的迎面风穿过翅片间隙时会被不断切割扰流，避免层流隔热层形成，把换热效率拉满。芯体两侧的端盖采用压铸铝合金材质，既做了安装定位凸台，也集成了油口接头，其中一侧预留了油温传感器安装位，方便后期改装时接入油温监测装置，不用额外在油路上打孔破线。

　　安装边界上，这款冷却器的整体厚度控制在68mm，安装孔位完全匹配Er6原车车架前部的预留安装点，不需要额外切割车架或者制作转接支架，上部的固定吊耳做了橡胶减震衬套预留位，能过滤发动机运转、路面颠簸带来的振动，避免长期振动下芯体焊缝开裂漏油。侧部伸出的弯管是出油端，采用快插式硬管接头，和原车机油管路的卡扣完全匹配，安装时直接卡入就能完成密封，不需要额外打胶或者缠生料带，后期维护拆卸也很方便。顶部的加水口其实是配套的膨胀腔接口？不对，是油冷器的排气口，初次加注机油时可以打开这个位置排出回路内的空气，避免气阻导致机油循环不畅。

　　实际选型时要注意，这款油冷器的换热容量是针对Er6并列双缸发动机的热负荷设计的，额定换热功率能覆盖发动机持续8000转运行时的散热量，如果是改装了大排量缸体、提升了动力输出的车型，这款冷却器的容量会不足，需要选更大芯体尺寸的型号。日常使用中，翅片间隙如果被泥沙、蚊虫堵塞，会直接影响散热效率，每次长途骑行后建议用低压水枪顺着翅片方向冲洗，不要用高压水枪垂直冲，不然会把薄铝翅片冲倒变形，反而堵死通风间隙。

　　建模的时候要注意，芯体部分的翅片厚度只有0.15mm，做装配仿真时不要把翅片设为刚性体，要预留一定的形变余量，不然模拟安装应力时会出现不符合实际的应力集中报错。两侧端盖的安装孔位同轴度公差要控制在0.1mm以内，不然安装时会出现螺栓强行拉扯端盖，长期使用下出现密封面渗漏的问题。进出油口的接头密封面要做R0.5的圆角过渡，避免尖锐棱边割伤油管的密封胶圈，导致漏油隐患。
