霍尼韦尔FF06 3/4 AA前置水路过滤装置

　　做民用供水、小型商用循环水系统配套设计的工程师，对前置过滤类部件的选型痛点大多不陌生：入户管网的泥沙、铁锈、大颗粒杂质如果不做前置拦截，后端的精密净水设备、换热盘管、卫浴阀芯甚至家用热水器的加热内胆，都会在长期运行中出现堵塞、磨损、结垢加速的问题，这款霍尼韦尔FF06 3/4 AA规格的前置过滤装置，就是针对这类入户端初级过滤场景开发的标准化部件。从实际安装场景来看，这款产品适配公称通径3/4英寸也就是DN20的供水管道，不管是家装入户总管的水平安装、垂直安装，还是小型商用净水系统的前置预处理段安装，都能通过两端的外螺纹接头直接对接现有管路，不需要额外做非标转接件，安装边界预留时，除了要考虑阀体本身横向的管路对接长度，

　　还要预留阀体下方排污阀的操作空间，以及滤瓶部分的径向检修空间，避免后期拆洗滤瓶时被周边管线、墙体遮挡。从功能设计逻辑来看，这款过滤装置采用的是直通式进水结构，水流从一端接口进入阀腔后，会顺着导流结构向下进入不锈钢滤网围成的滤腔，大于滤网精度的杂质会被拦截在滤瓶内壁与滤网之间的腔室，过滤后的净水则穿过滤网从另一端接口流出进入后端管路，这种下进上出？不对，是横向进水、竖向滤腔的结构，相比斜置式的前置过滤器，水流阻力更小，不会对入户水压造成明显衰减，正常供水压力下压损可以控制在0.02MPa以内，不会出现高层住户安装后出水变小的问题。阀体部分采用的是黄铜锻压成型结构，相比铸造铜件，锻压阀体的致密度更高，

　　长期在带压水环境下不会出现砂眼渗漏的问题，表面做了镀镍处理，既能耐受潮湿安装环境的腐蚀，也不会出现长期使用后铜件氧化析出的问题，符合饮用水接触部件的卫生要求。滤瓶部分采用的是高强度透明工程塑料，日常巡检时不需要拆解设备，直接从外部就能观察到滤瓶内部截留的杂质堆积量，判断是否需要冲洗排污，相比金属滤瓶的产品，日常维护的直观性提升很多，不需要额外加装压差表就能判断设备状态。底部的排污阀采用的是球阀结构，相比旋钮式的小口径排污阀，这个结构的排污通径更大，冲洗时打开阀门，水流会带动滤瓶内沉积的杂质从底部排污口快速排出，不需要频繁拆洗滤瓶，正常市政供水水质下，一到两个月打开排污阀冲洗几十秒就能完成维护，大幅降低后期运维的工作量。

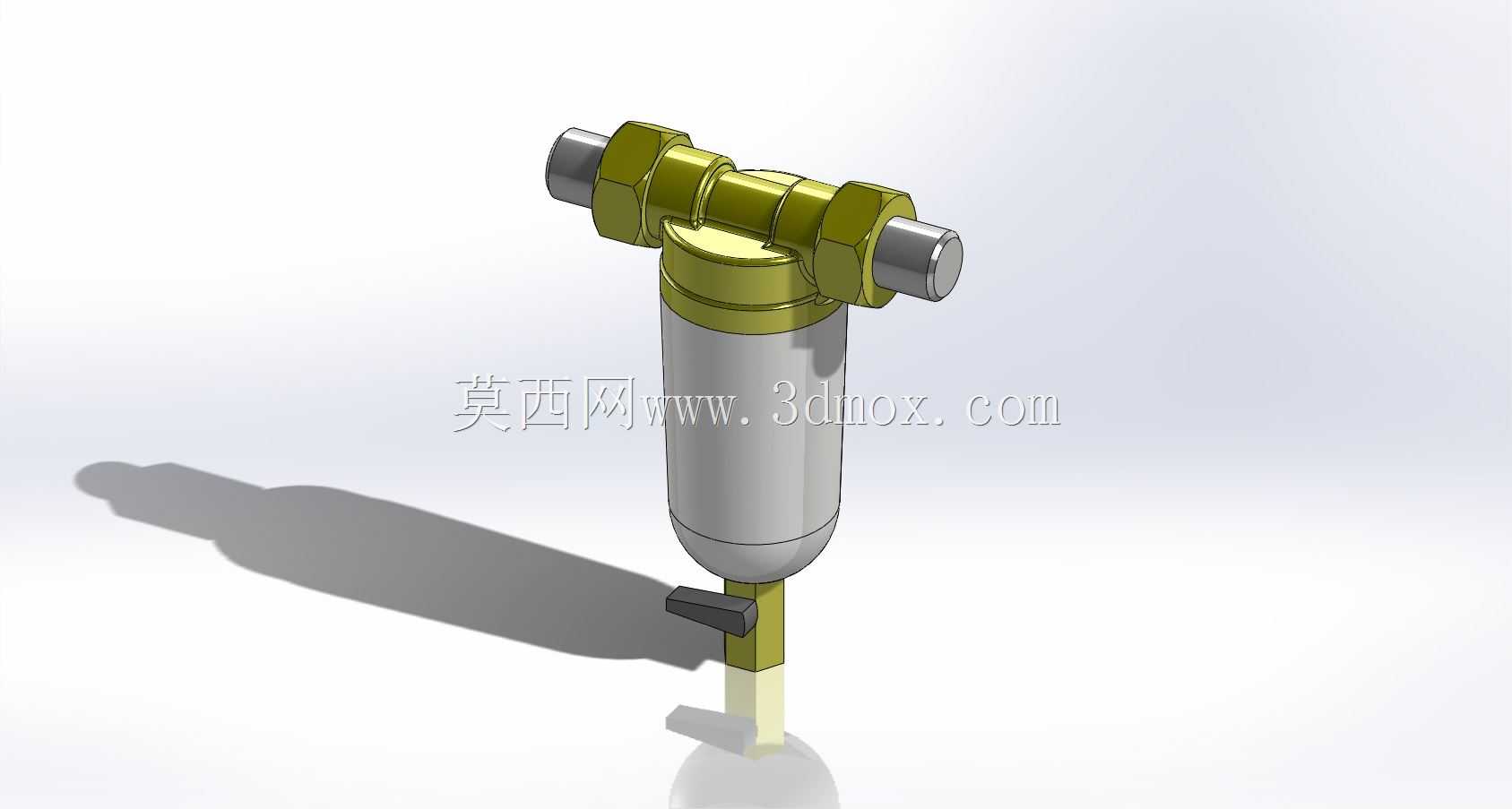

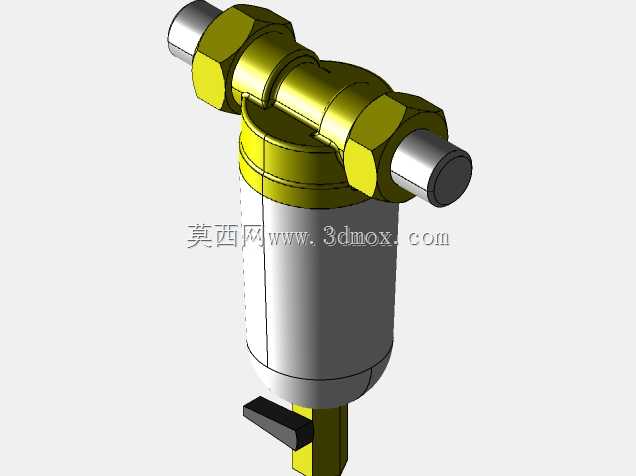

　　在做三维建模还原的时候，要特别注意几个配合尺寸的公差控制：两端螺纹接头与阀体的配合间隙要控制在合理范围，既要保证装配时的同轴度，也要预留密封件的安装槽位置，避免装配后出现渗漏；滤瓶与上部阀体的旋合位置要设计到位，保证密封圈压缩量在15%-25%之间，压缩量太小会漏水，压缩量太大则会导致装配扭矩过大，后期用户拆洗的时候难以拧开；底部排污阀的手柄旋转角度要做限位设计，保证90度旋转就能实现全开全关，避免手柄过度旋转导致密封面磨损。从实际选型适配的角度，这款过滤装置的适用进水压力范围覆盖常规市政供水的0.1-0.4MPa区间，既可以用在普通住宅的入户水过滤，也可以用在小型中央空调循环水的前置过滤、自动洗车设备的进水预处理、小型工业设备的冷却水初级过滤场景，只要是需要拦截水中大颗粒固体杂质、且管路通径匹配的场景，都可以直接选用，不需要做额外的结构改型。建模时还要注意整体的重心分布，因为滤瓶部分是竖向悬垂在阀体下方，安装时阀体两端的螺纹接头要承担整个设备的重量，所以建模时要保证阀体部分的结构强度足够，两端接头的壁厚设计要满足长期带压承重的要求，避免长期使用后出现接头变形渗漏的问题。另外，滤瓶内部的滤网支撑结构也要做合理设计，滤网采用的是不锈钢编织网，支撑骨架要保证在水流冲击下滤网不会出现变形、破损，同时不能过度占用滤腔的过流面积，避免增大水流阻力。
