马扎克机床控制柜通风过滤网组件

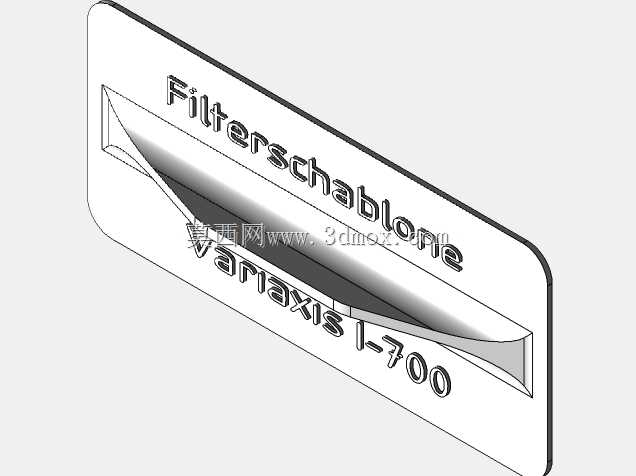

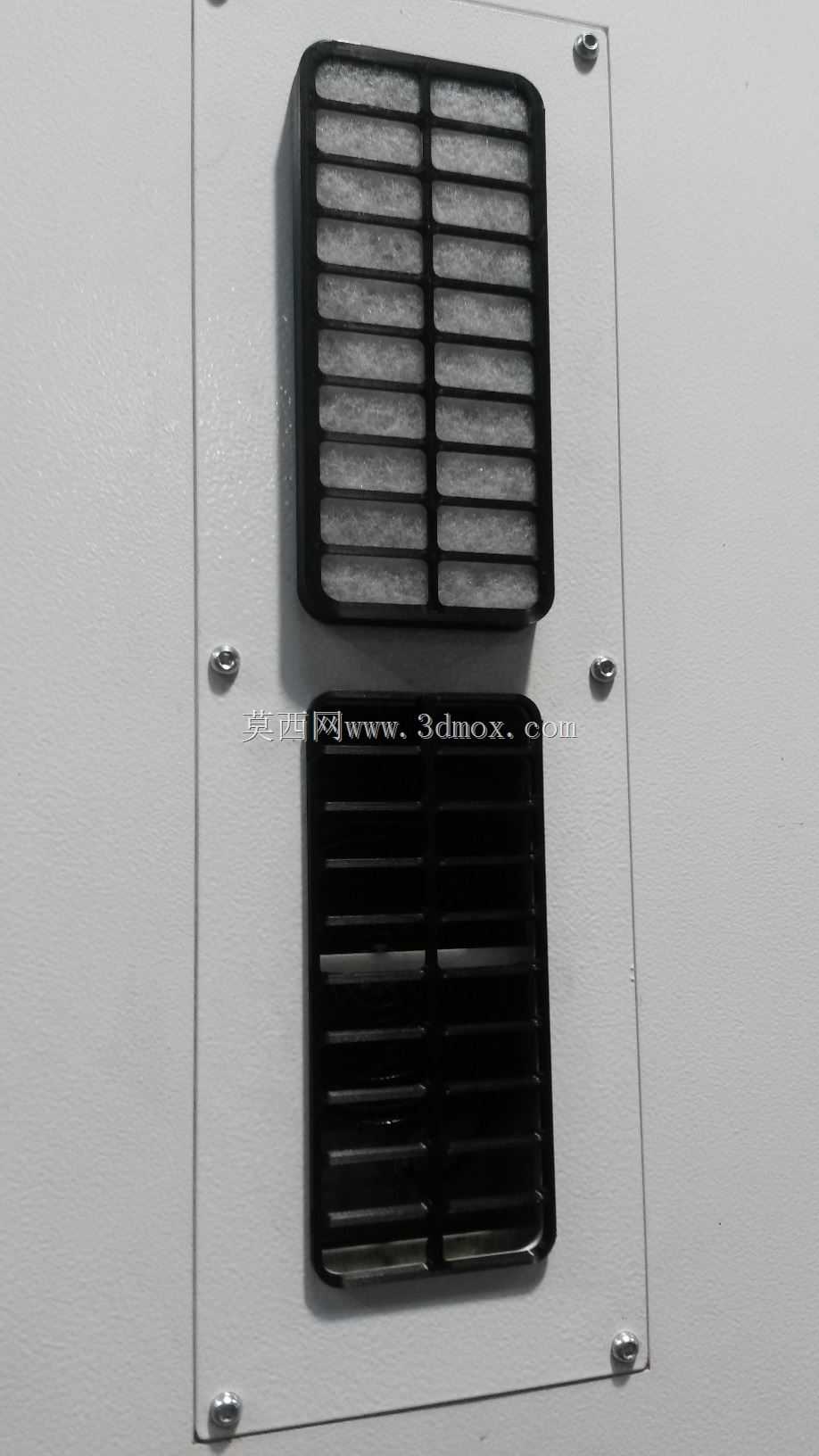

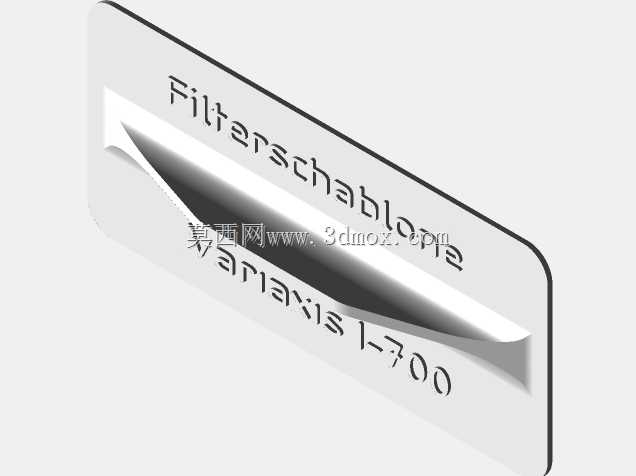

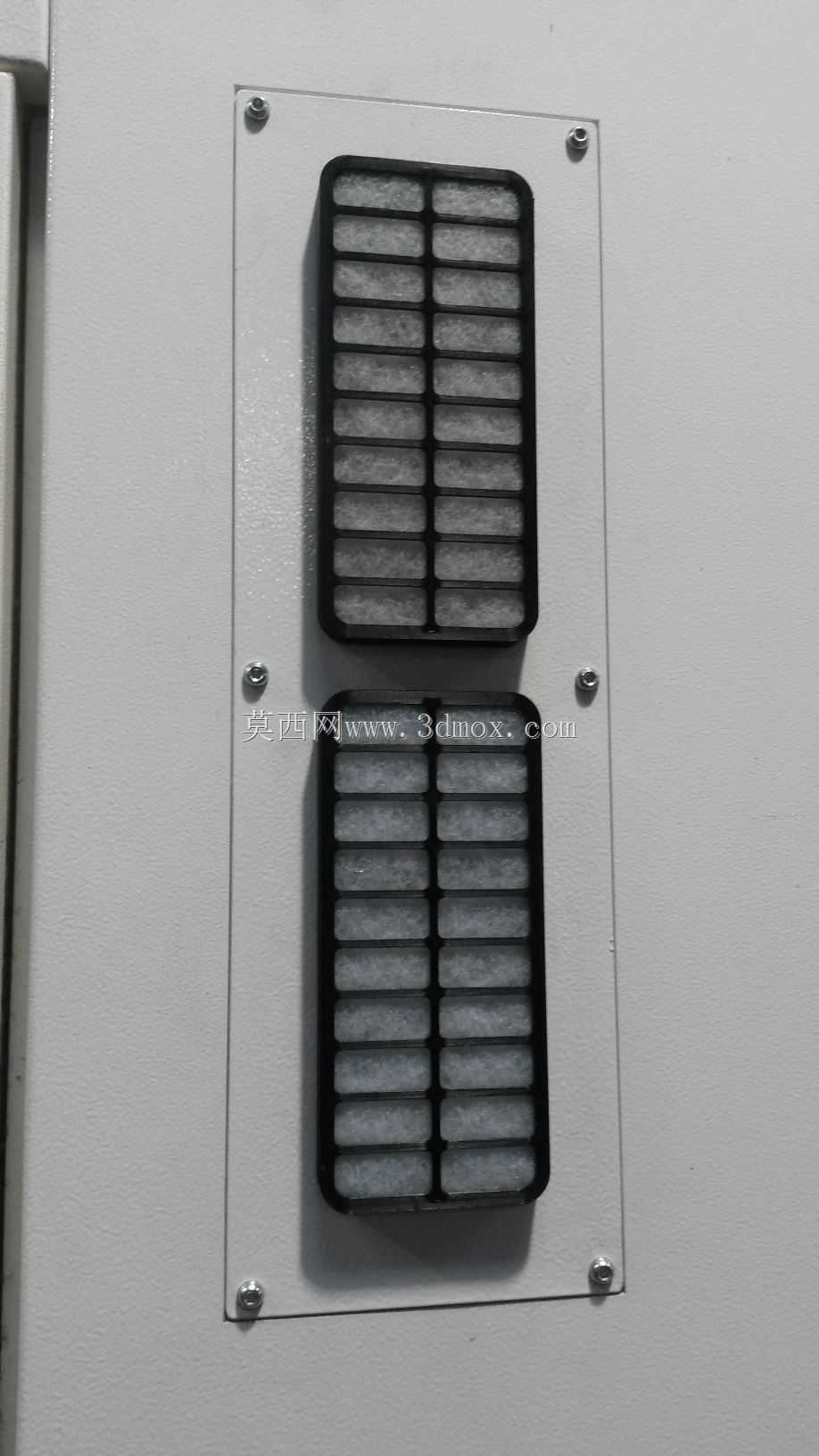

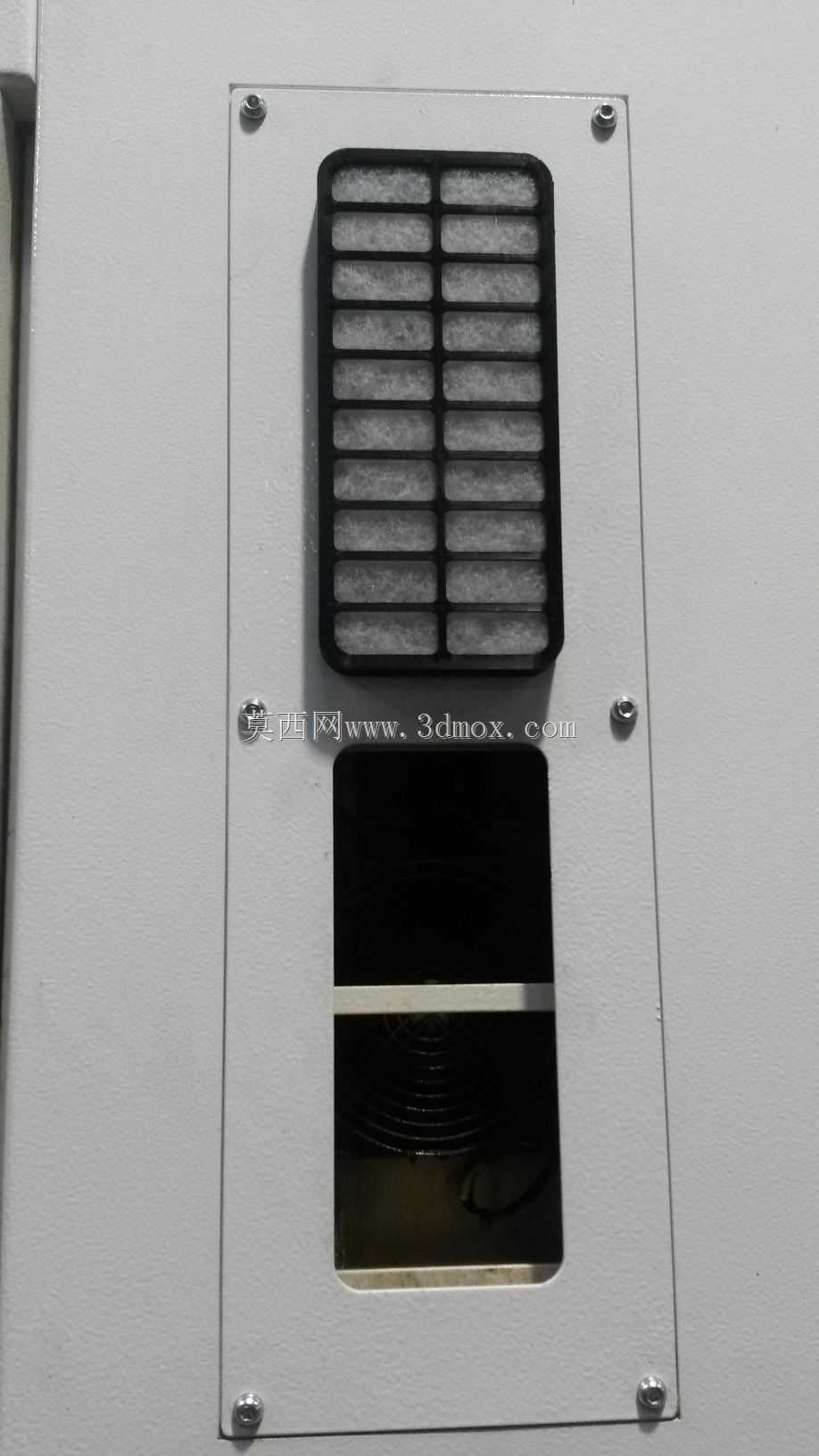

　　在五轴加工中心这类连续运行的数控装备中，电气控制柜内部的散热与防尘始终是一对需要平衡的矛盾。伺服驱动器、电源模块、I/O单元在长时间切削过程中持续发热，若柜内热量不能及时排出，高温会加速电容、光耦与接插件老化；而车间空气中又弥漫着油雾、金属粉尘与切削液气溶胶，一旦随冷却气流进入柜内，附着在电路板和接线端子上，便可能造成绝缘下降、接触不良甚至短路。这组安装在Mazak Variaxis i700控制柜壁面的过滤网组件，正是为解决这一工程问题而设。

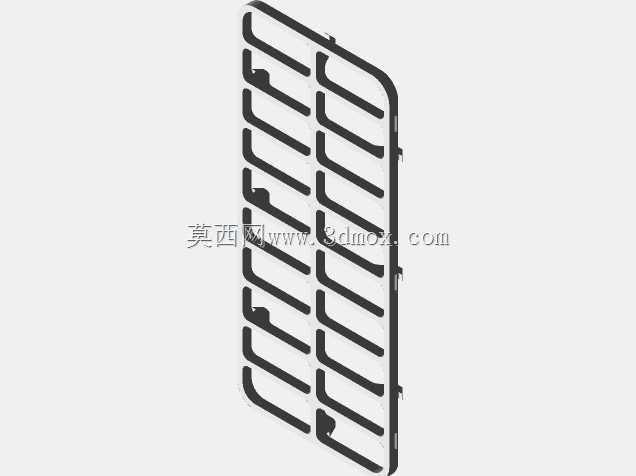

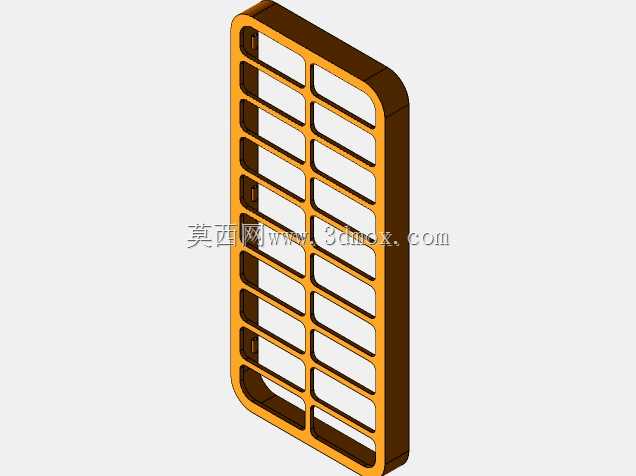

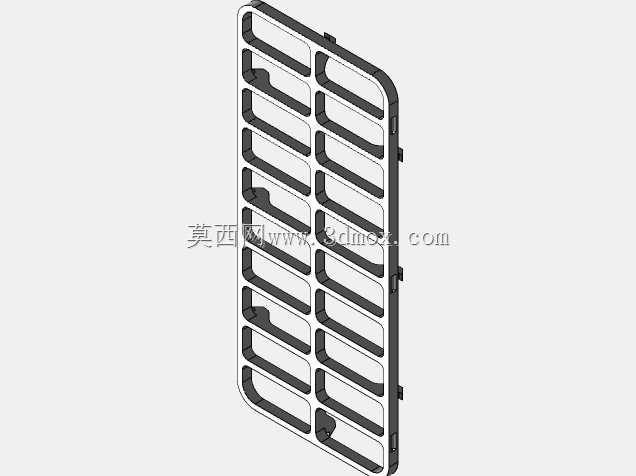

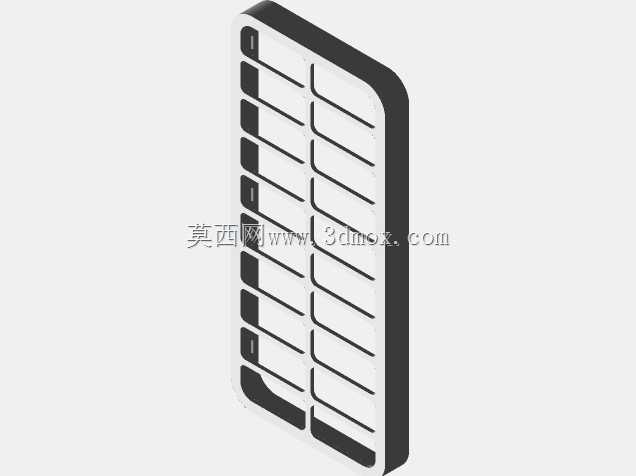

　　从结构上看，该组件由两块上下排列的矩形格栅滤网组成，外框采用黑色硬质材料成型，内部以横竖筋条分隔出密集的通风格栅，背后承载过滤层。格栅筋条并非单纯装饰：一方面为滤材提供支撑，避免风机抽风时滤材变形或被吸穿；另一方面把进风面划分成多个小区域，使气流在整个过滤面上分布更均匀，减少局部高速穿透造成的过滤失效。滤网背后铺设的过滤层承担主要拦截作用，对油雾滴、粉尘颗粒进行物理阻隔，让进入柜内的空气相对洁净。

　　设计这类滤网时，首先要确定的是安装边界与开孔尺寸。两块滤网分别通过四角的螺钉固定在控制柜门板或侧壁上，安装面平整，螺孔位置需与柜体钣金预留孔严格对应。建模时应先建立柜体壁面基准，再确定单块滤网的外轮廓、厚度与螺钉分布，保证装配后滤网边框与钣金面贴合，不留明显缝隙。若边框与壁面之间存在间隙，未经过滤的空气会从旁侧短路进入，过滤效果会大打折扣，因此在实际结构中常配合密封垫或边框翻边来阻断旁路。

　　滤材厚度与有效通风面积直接影响风阻。过滤层过厚、过密，虽然拦截能力强，但会显著增加进风阻力，降低冷却风机的实际风量，导致柜内温升偏高；过滤层过薄，则粉尘容易穿透，维护周期缩短。该组件在格栅强度、滤材厚度与开孔率之间取折中，使气流能够以较低阻力通过，同时维持必要的过滤精度。格栅条的宽度、间距和数量也需要在三维建模中逐一还原，因为它们决定了有效通风面积，是热管理校核的重要输入。

　　在机床现场，这类滤网通常与柜内散热风机、空调或热交换器配合使用。若采用强制排风方案，风机将柜内热空气抽出，柜内形成微负压，外部空气经过滤网补入，形成定向气流；若采用机柜空调，滤网则作为辅助进风或循环风路的前置防护。无论哪种方案，滤网都处于风路入口，其脏污程度会直接影响散热效率。因此结构设计上要求拆装方便，松开周边螺钉即可取出滤材或整个滤网框进行清理、吹扫或更换，减少停机维护时间。

　　从三维建模角度看，该类零件看似简单，却包含若干容易被忽略的细节。外框边缘需要有适当圆角或拔模斜度，以适应注塑或薄板成型工艺；格栅筋条交汇处要考虑材料填充和收缩，避免成型缺陷；螺钉孔位需标注沉孔或凸台，使螺钉头不突出于安装面；背面还应设置压条或卡槽，用于固定过滤层，防止其在气流作用下移位。若模型用于装配校核，还要检查滤网与柜内元器件、线束、风机罩之间的空间距离，避免安装时干涉。

　　在实际选型中，工程师不能只关注滤网外形是否匹配，还要结合控制柜的发热量、风机风量、车间污染程度确定过滤等级与维护周期。粗孔滤网适合粉尘较少的场合，风阻小但防护能力有限；致密滤材适合油雾较重的切削车间，但需要更频繁更换。该组件采用双块并列布置，相当于扩大了过滤面积，在相同风量下能够降低面风速，提升拦截效果并延长堵塞周期。上下布置也适应控制柜壁面狭长空间，避免与门板加强筋、铰链或门锁位置冲突。

　　材料选择同样服务于工况。外框需要具备一定刚性和耐油性，能够长期接触车间油雾而不脆裂；格栅表面应平整，便于擦拭积尘；过滤层则需具备可更换性，最好支持标准滤材裁切替换。若设备处于高温或有焊接火花的环境，还需评估滤材的阻燃性能。对于数控机床而言，这些细节共同决定了电气系统的长期稳定性。

　　建立该组件的三维模型时，可先绘制单块滤网的外框草图，拉伸形成主体，再以阵列方式生成横向与纵向格栅，随后对筋条交线进行圆角处理。螺钉孔、安装凸台和背面滤材槽应作为独立特征建模，便于后续修改孔距或框体尺寸。两块滤网上下装配时，要保证间距与柜体开孔一致，并在装配体中检查门板开启、螺钉操作空间以及密封件压缩量。若用于出工程图，还需标注外轮廓尺寸、安装孔中心距、滤网厚度、有效通风区域以及滤材厚度方向的装配关系。

　　这类控制柜滤网虽然不是机床的核心运动部件，却在电气可靠性维护中扮演着前端屏障角色。准确还原其格栅结构、安装孔位、滤材厚度和边框密封形式，能够为柜体散热设计、维护件替换和现场改造提供可靠依据。对于结构工程师而言，越是这种贴近设备运行细节的零部件，越需要从风路、粉尘、装配和维护多个角度综合考量，而不是仅仅画出一个外观相似的框体。
