弯刃短剑护手结构造型设计

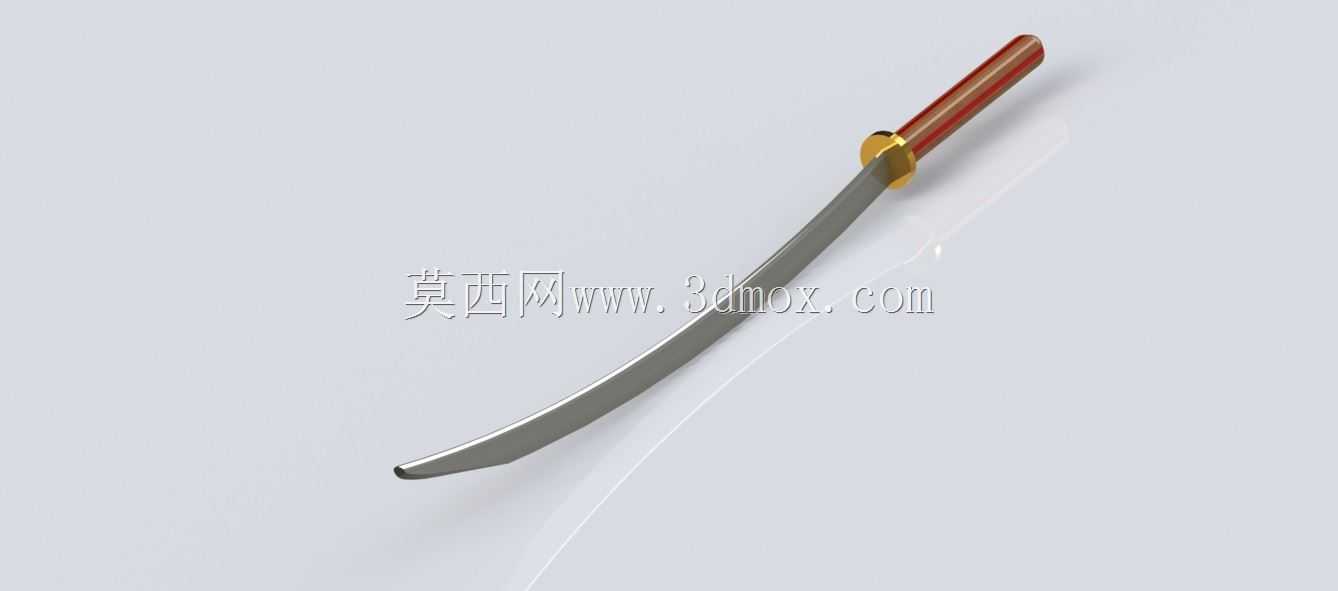

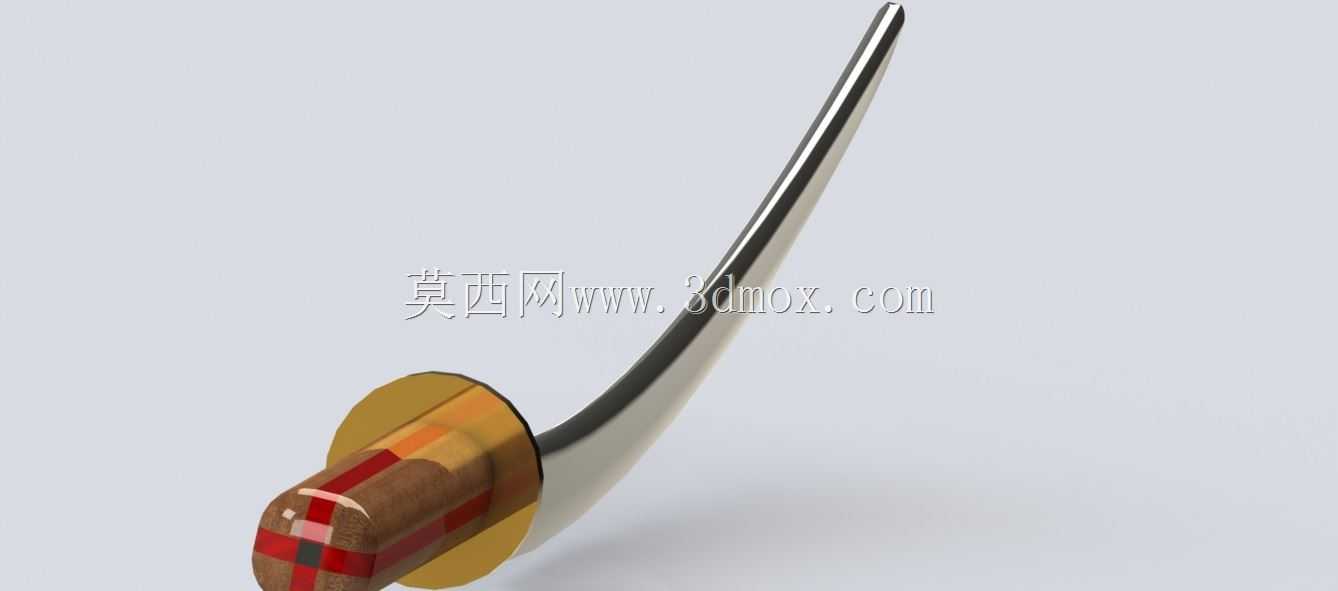

　　该模型呈现的是一把弯刃短剑的整体结构，重点不在装饰性纹样，而在刃身曲线、护手边界与握柄装配关系的表达。刃部从靠近护手位置开始逐渐收窄，向尖端形成连续弧面，这种形态在近身器械、道具复原、教学演示或展陈样件中较为常见。建模时需要先确定刃身中脊线，再沿弧线建立两侧对称或近似对称的锥削面，避免尖端出现过薄的零厚度区域。护手位于刃根与握柄之间，承担分隔与限位作用，其外径明显大于柄部截面，能够在视觉和结构上形成清晰分界。握柄采用分段式造型，靠近护手处设置彩色环带，末端为圆钝柄头，整体轮廓适合手握，同时保留了机械装配模型应有的规整边界。从结构设计角度看，刃根与护手的配合面应保持垂直于刃身轴线，护手与握柄之间可采用台阶定位，若进入实物制作阶段，

　　还需考虑粘接、销接或螺纹连接的工艺余量。刃身弯曲段不能只追求外观流畅，还要检查曲面连续性与壁厚均匀性；若用于3D打印，尖端和刃缘需要适当加厚，否则后处理时容易断裂。若用于金属加工，则需进一步明确材料、热处理和表面处理方式，因为细长弯刃在磨削和抛光过程中容易产生变形。护手圆盘的厚度、外径以及与刃身的过渡圆角，直接影响整体强度和握持安全。圆角过小会造成应力集中，尤其在刃根位置，受侧向力时容易出现裂纹；圆角过大则会削弱短剑的利落外观，因此需要在造型与强度之间取平衡。握柄分段颜色虽然在图中表现为不同材质或涂装，但在三维结构中可拆为多个独立实体，便于后期赋予材质、制作爆炸图或进行装配校验。柄头直径略大于握柄主体，可防止手部向后滑脱，

　　其端面做圆弧处理，避免锐边。尺寸边界方面，整剑长度主要由刃身弧线展开长度决定，设计时应先固定护手中心到尖端的直线投影距离，再控制弯曲高度，使整体比例协调。护手最大外径构成横向安装边界，握柄长度则需满足成年人单手握持的基本范围，过短会导致握持不稳，过长又会破坏短剑的紧凑感。在装配关系上，刃身根部应插入护手并延伸至握柄内部形成芯部，若仅做外观模型可简化为共面贴合；若强调结构合理性，则应保留足够的插入深度，使护手不只是视觉装饰，而能承受一定的横向载荷。模型中刃身金属质感、护手金色圆盘以及握柄红棕色分段，为后续渲染提供了明确的材质分区。刃身适合采用高反射金属材质，护手可用黄铜或镀金质感，握柄则可对应木材、树脂或缠绕件。

　　对于结构设计从业者而言，这类模型的价值在于练习曲面扫掠、实体分割、装配定位和细节倒角；对于道具或展陈设计，则可作为比例验证和外观确认的基础。实际深化时还应补充刃身厚度变化曲线、护手与柄部的配合公差、各段零件重量分配以及平衡位置。短剑的重心通常应落在护手前方不远的位置，以保证操控性；若重心过于靠前，虽然劈砍感增强，但长时间握持会显笨重。图中模型已经把主要几何关系表达清楚，后续可在此基础上增加鞘、挂扣或展示支架，形成完整的器械系统。
