毕达哥拉斯公平杯虹吸结构造型

　　这件杯体的核心并不在普通盛水功能，而在中央立管所隐藏的虹吸通道。杯腔与中心管之间形成连续流道，液面低于管内最高点时，液体只停留在杯内；一旦加注超过临界高度，液体便会越过弯管顶部，在压差作用下经底部出口迅速排空。这种结构没有活动阀芯、没有密封件，也不需要外部动力，完全依靠几何流道和液面高度实现“过量即泄”的约束，常被用于演示流体力学原理、科普装置以及具有警示意味的礼仪器皿。

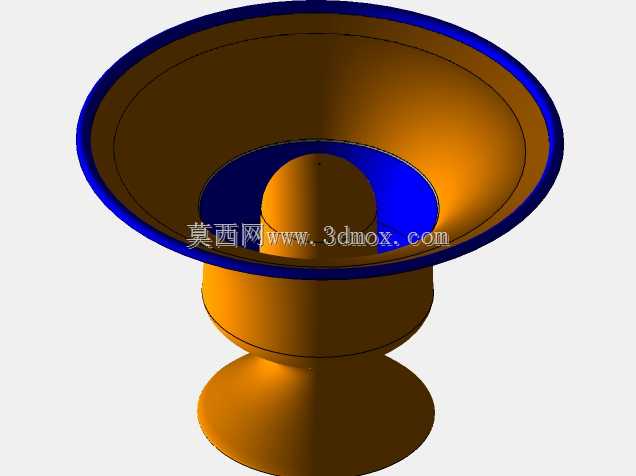

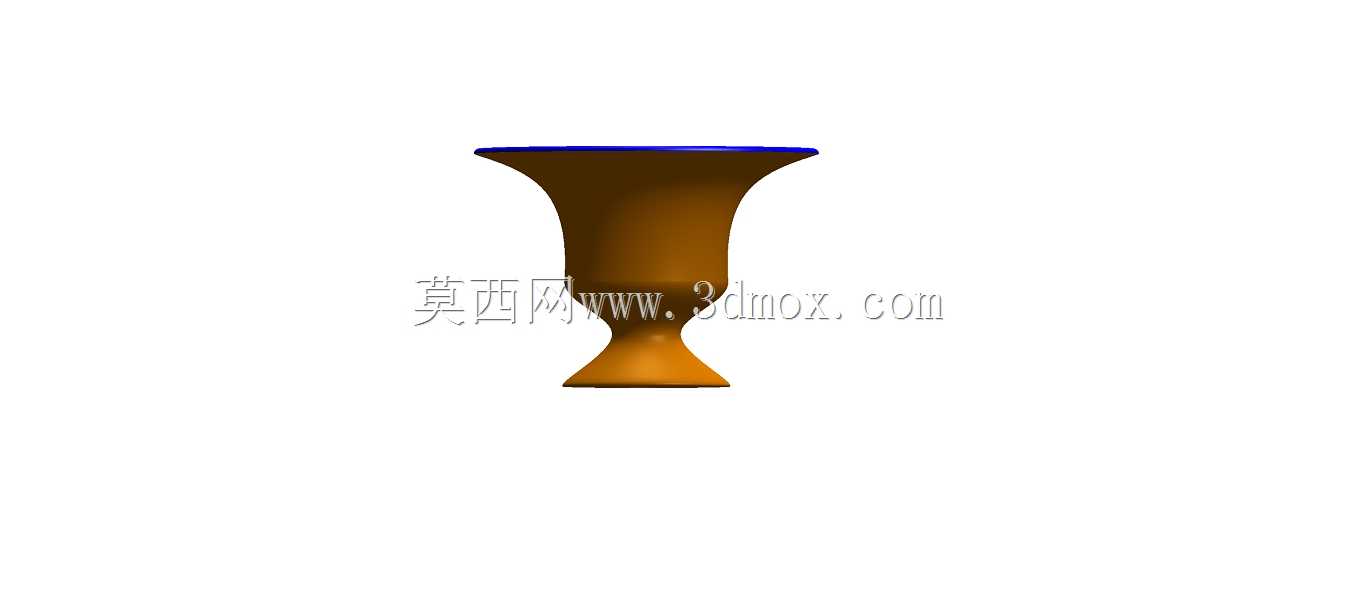

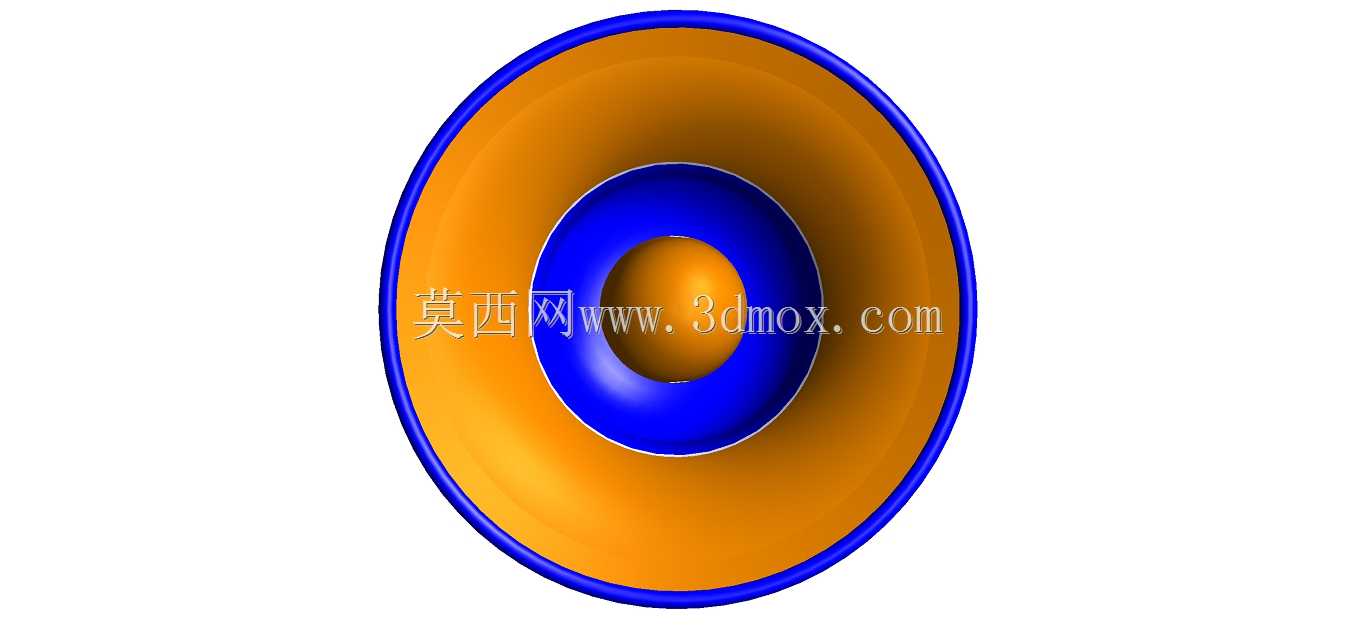

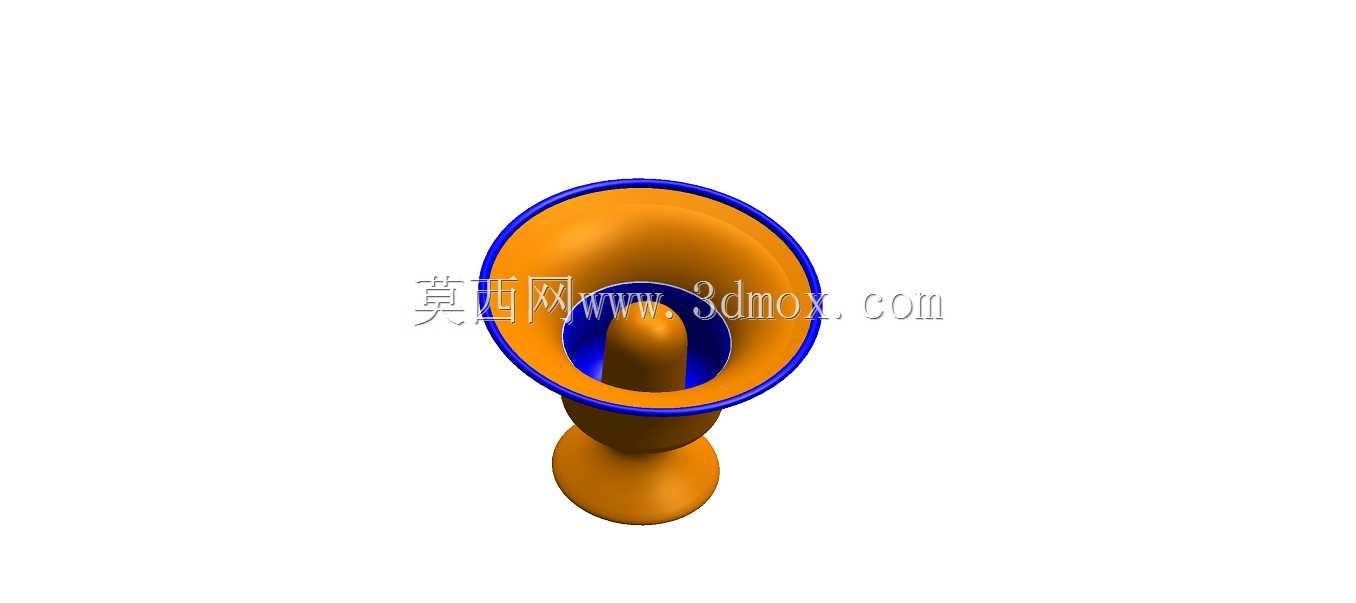

　　从结构上看，模型采用回转对称造型，外壁上部外撇、中部收束、下部再扩成稳定底座，既保留杯类器物的握持与盛放空间，也让中心虹吸管有足够高度布置。中央立柱并非实心装饰，其内部需要与杯底开孔、杯腔低位区域连通，因此建模时不能只做外观曲面，还要把内部隔墙、管壁厚度、底部排液通道一并建出。若只追求外形而忽略内腔连通，打印或制模后会出现无法虹吸、液体滞留、渗漏等问题。

　　设计这类杯体时，首先要确定临界液位。中心弯管最高点决定了允许盛装的最大容量，位置过低会使杯子可用容积过小，位置过高则警示效果减弱。杯壁与中心管之间的环形截面要兼顾容量和流速，过窄会降低排空速度，过宽又会削弱立柱视觉比例。底部排液孔直径也需匹配流道阻力，孔径太小会导致虹吸建立缓慢，太大则影响底座完整性，并可能在制造成型时产生收缩或开裂。

　　外形尺寸方面，杯口直径应明显大于底座，以形成稳定的上开口；中心管高度接近杯口但略低于杯沿，使加注者能够直观看到极限位置。底座需要保留平整支撑面，并围绕排液口形成局部加厚区，避免薄壁出口在烧结、注塑或陶瓷注浆时变形。若用于3D打印，外壁、中心管壁和内部隔墙应保持相近壁厚，这样材料堆积和冷却收缩更均匀；若用于陶瓷或铸造，转角处应设置连续圆角，减少尖角造成的应力集中和充型缺陷。

　　安装边界主要体现在杯体自身的放置条件。底部出口必须低于杯内最低液面，且出口外侧不能被桌面完全封死，否则空气无法进入，虹吸会中断。实际制作时可在底座边缘留出缺口或支脚，使排液口与承载面之间保持通气间隙。杯底与中心管的交接处是密封重点，若采用拼装打印，需要在装配后验证接合缝是否漏气；若采用一体成型，则要注意内部支撑去除后不能破坏流道壁面。

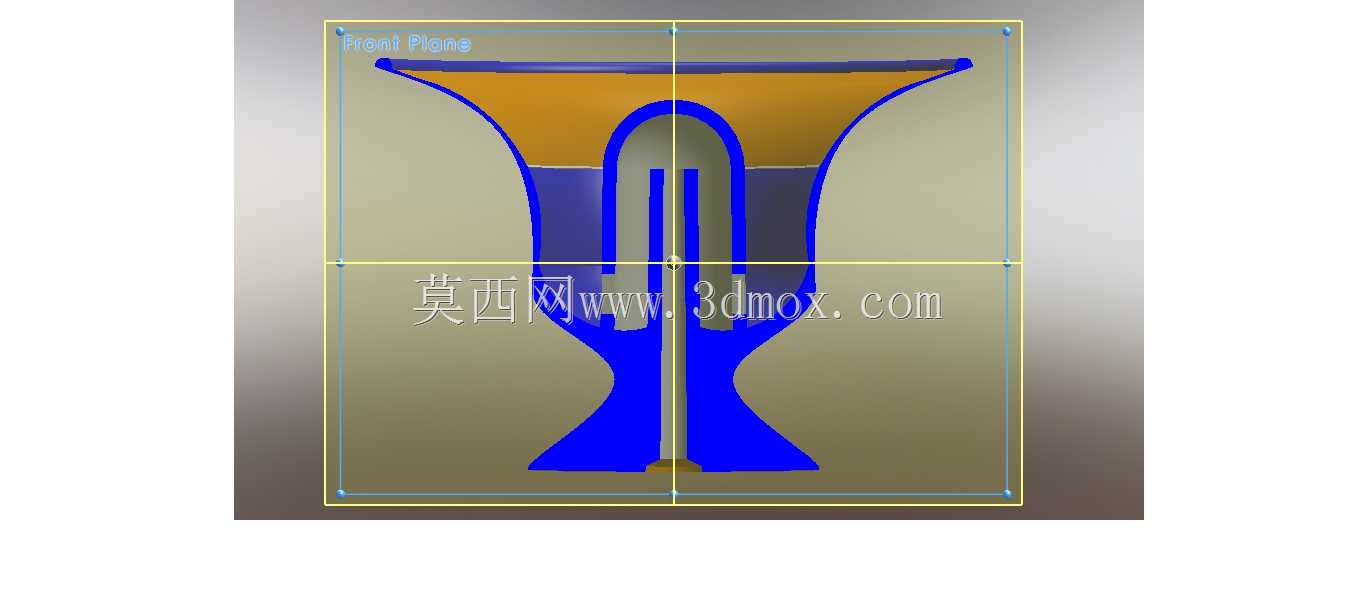

　　在工程表达上，该模型适合用旋转特征建立外轮廓，再用抽壳或布尔切除形成内腔。中心虹吸通道不能简单按直线孔处理，应先绘制U形或倒U形流道路径，再沿路径扫描出管腔，并与杯底出口进行布尔合并。曲面过渡处要检查杯腔最低点是否真正通向排液孔，避免出现局部积液窝。完成实体后，可通过截面分析检查壁厚，用流体方向模拟判断液位上升、越过顶点和下行排空的路径是否连续。

　　应用层面，这类结构可作为科技馆流体展品、物理实验教具、文创酒具或趣味礼品。用于教学时，透明材料更利于观察管内液面变化；用于日用陶瓷时，则需要把内部通道修整光滑，降低清洗难度。无论采用哪种用途，设计的关键都不是复杂机构，而是把液位、弯管高度、流道截面、排气条件和底座边界统一在一个简洁造型中。
