可倾式叉车铲斗属具结构设计

项目分类:叉车 发布时间:2022-03-28 ID:594506
  • 可倾式叉车铲斗属具结构设计
  • 可倾式叉车铲斗属具结构设计
  • 可倾式叉车铲斗属具结构设计
  • 可倾式叉车铲斗属具结构设计

  车间里散料转运总离不开这类属具,它直接挂在叉车门架的货叉架上,把原本以托盘搬运为主的叉车变成一台小型装载设备,用来收集切屑、清运炉渣、转运砂石、装卸散装颗粒都很顺手。在机加工车间,工人会把它开到机床排屑口下方,承接铁屑后直接运到废料堆场;在仓储和厂区零散施工场景里,它又能完成短距离散装物料的转移与倾倒,省去人工装桶、二次搬运的工序。

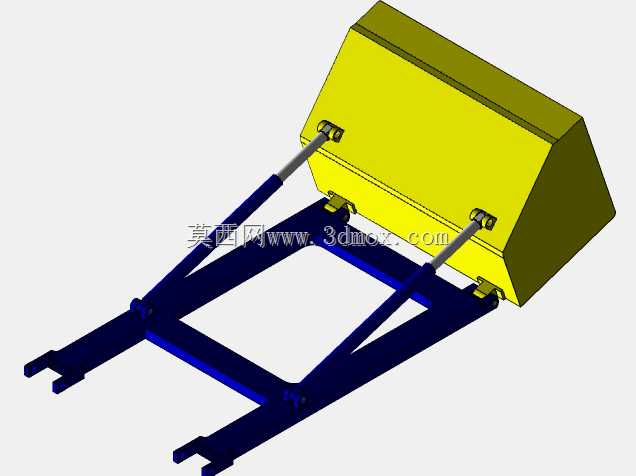

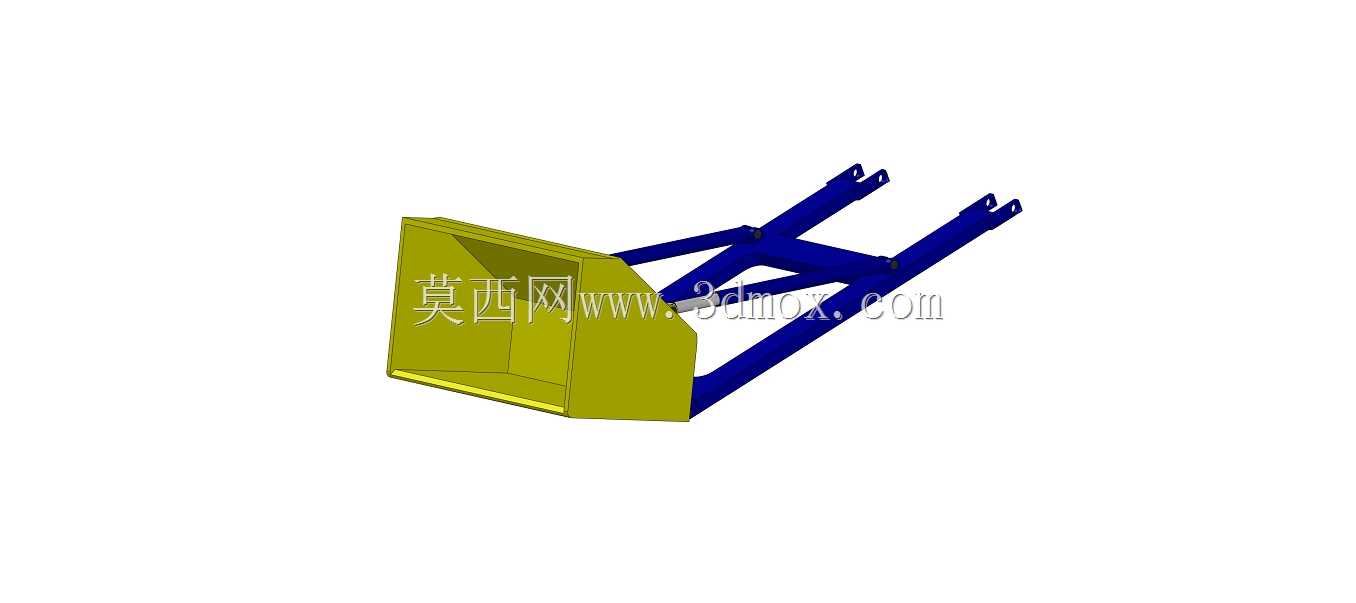

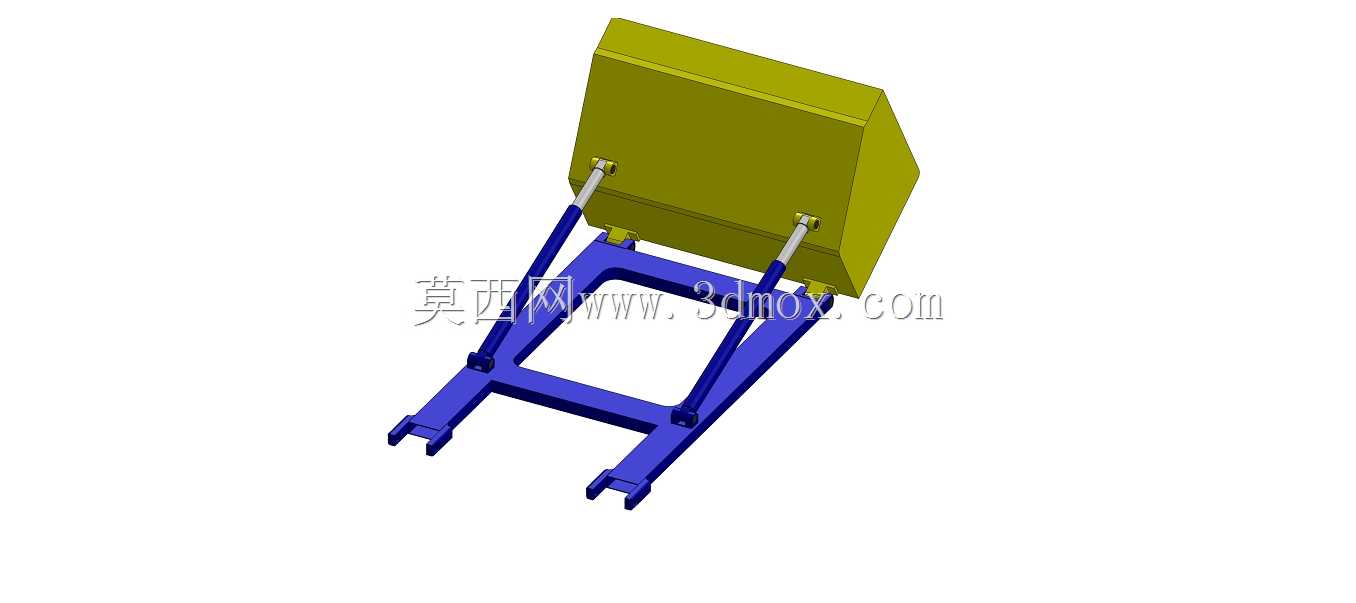

  这套结构的核心分成两部分:前端是带围板的斗体,后端是承托与连接的叉臂架。斗体采用敞口斜底造型,前边缘低、后根部高,卸料时物料能沿斜面自然滑出,减少残留;侧壁与底板通过折边加强,既控制板材厚度,又能在满载时抵抗散料的侧向挤压力。后端叉臂架按标准货叉间距设计,两根平行臂可直接插入货叉架的叉车位,上部再通过铰接点与门架的倾翻油缸或连杆相连,实现整体绕铰点翻转。

  设计时首先要确定的是安装边界。叉臂截面、中心距以及臂端到铰接点的距离,都要与目标叉车的货叉架、额定载荷和门架倾翻角度匹配,避免装车后与前轮、护顶架或门架横梁发生干涉。斗体宽度要兼顾叉车的通行宽度和单次装载量,过宽会影响在通道内转弯,过窄则转运效率下降;斗体深度需要结合叉车的残余起重量核算,满载时的载荷中心不能超出车辆允许范围,否则会出现翘头风险。

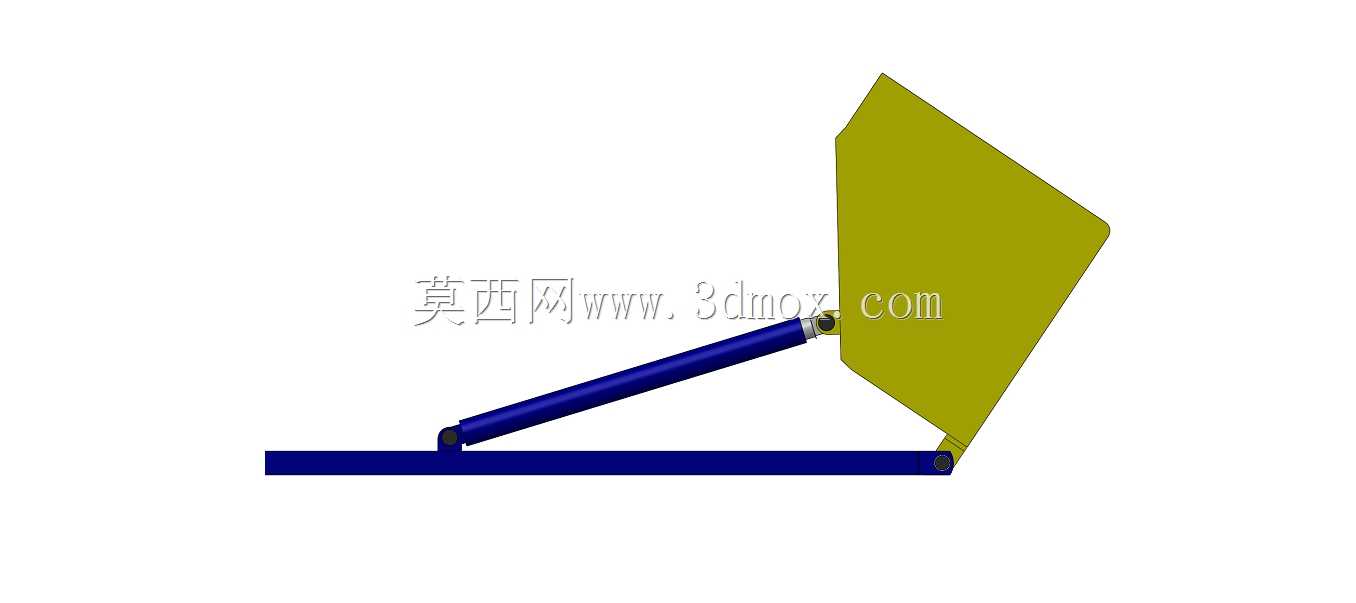

  铰点位置是功能实现的关键。它既要让斗体在收起状态下保持水平、运输时不撒料,又要在倾翻时越过死点,让斗口朝下顺利卸料。若铰点过于靠前,翻转所需的油缸推力会明显增大;过于靠后,则斗体后沿容易与门架碰撞,且倾翻角度不足。结构工程师通常会在草图里反复模拟门架前倾、属具翻转的复合运动,检查斗体、叉臂、油缸和门架在整个行程中的间隙,再确定加强板和铰接板的厚度。

  受力方面,斗体底板与后壁的交接处是磨损和应力集中区,常采用加厚板或加焊筋板来抵抗铲料时的冲击;叉臂与斗体连接处承受弯矩和扭转,需要连续焊并布置三角加强肋;铰接孔则要考虑衬套或润滑设计,避免长期翻转后孔位磨损失圆。对于需要经常铲取硬质散料的工况,斗口前缘还可额外增加可更换的耐磨刃板,磨损后单独更换,不必整体修焊斗体。

  建模过程中,这些配合关系必须逐一还原:叉臂与货叉架的插入空间、铰接板的同轴度、油缸安装座的孔位、斗体内部的避让斜面,都会直接影响现场能否装车使用。把运动轨迹和安装边界在三维环境中验证清楚,才能在加工前发现干涉与受力隐患,让这套属具真正成为叉车散料作业的可靠延伸。
