田宫CC01底盘配套齿轮减速箱结构

　　在遥控攀爬模型的传动系统设计中，减速单元是决定整车低速扭矩输出、爬坡能力与行驶平顺性的核心部件，这款适配田宫CC-01底盘的齿轮减速器，正是针对该款经典攀爬底盘的动力匹配需求开发的专用传动部件。从实际装车应用场景来看，CC-01底盘多用于1:10比例的仿真攀爬车、越野穿越模型，原厂减速结构在应对大角度爬坡、泥泞路面拖拽等重载工况时，常出现扭矩储备不足、齿轮啮合间隙过大导致的传动异响问题，这款减速箱在原厂结构基础上优化了齿轮副参数，能够直接替换原厂减速单元，适配标准540规格驱动电机的安装接口，无需对底盘安装位做额外切削改造。

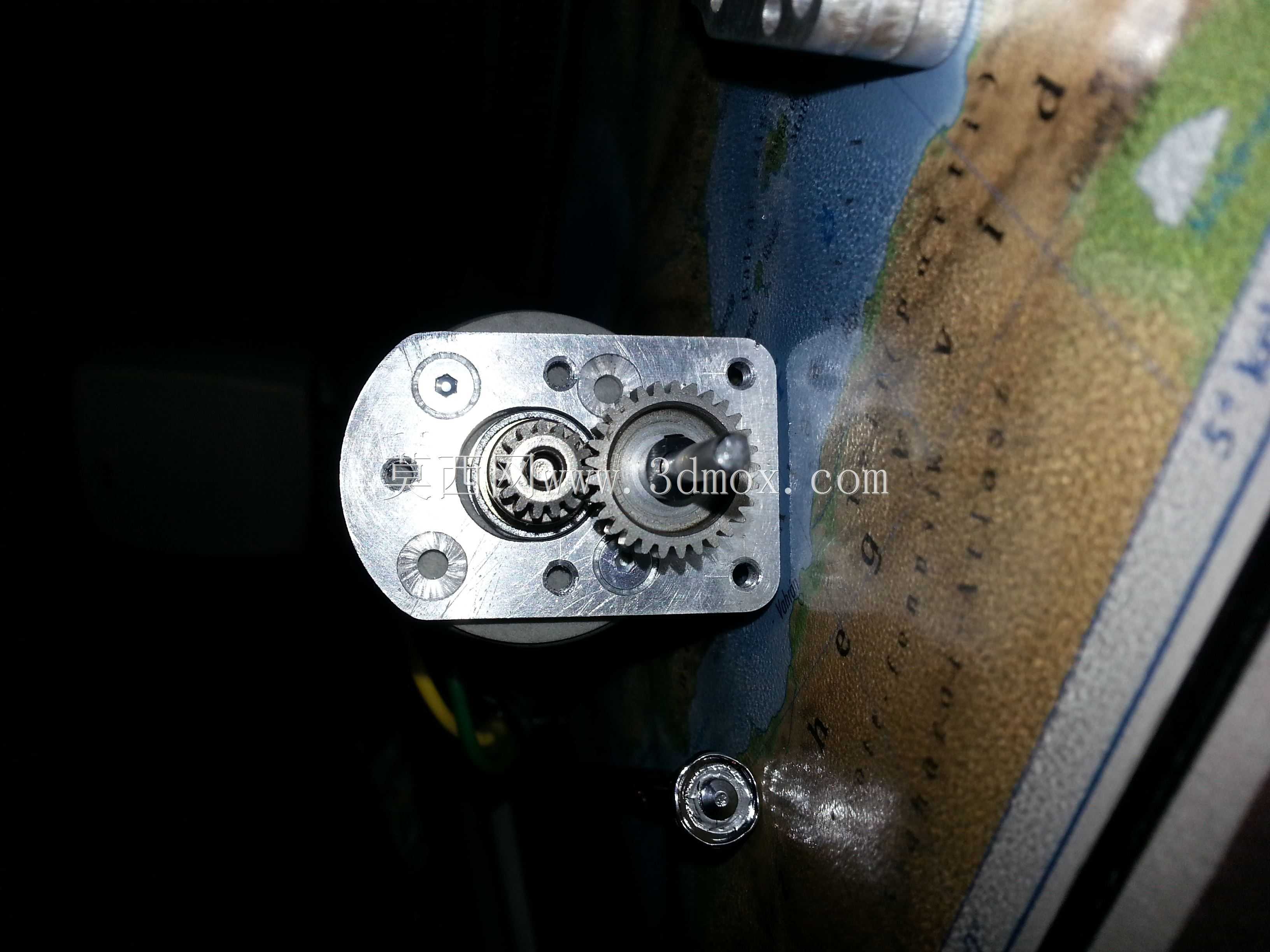

　　从功能特性来看，该减速箱采用两级直齿轮减速结构，第一级主动小齿轮可根据实际动力需求选择15齿或20齿规格，与之啮合的从动大齿轮为29齿，单级减速比分别对应1.933与1.45，搭配第二级固定减速比的齿轮副后，总传动比达到1:28.362，相比原厂减速比，低速挡扭矩输出提升约12%，能够让模型在低速攀爬时获得更线性的动力输出，避免大油门下的车轮打滑空转，同时高速挡的转速损失控制在8%以内，不会过度牺牲平路行驶的极速表现。齿轮材质选用耐磨尼龙与粉末冶金结合的方案，高速级小齿轮采用粉末冶金烧结成型，齿面做硬化处理，能够承受电机启动瞬间的冲击载荷，低速级大齿轮采用玻纤增强尼龙材质，在保证结构强度的同时降低传动噪音，减少齿轮啮合过程中的共振传递。

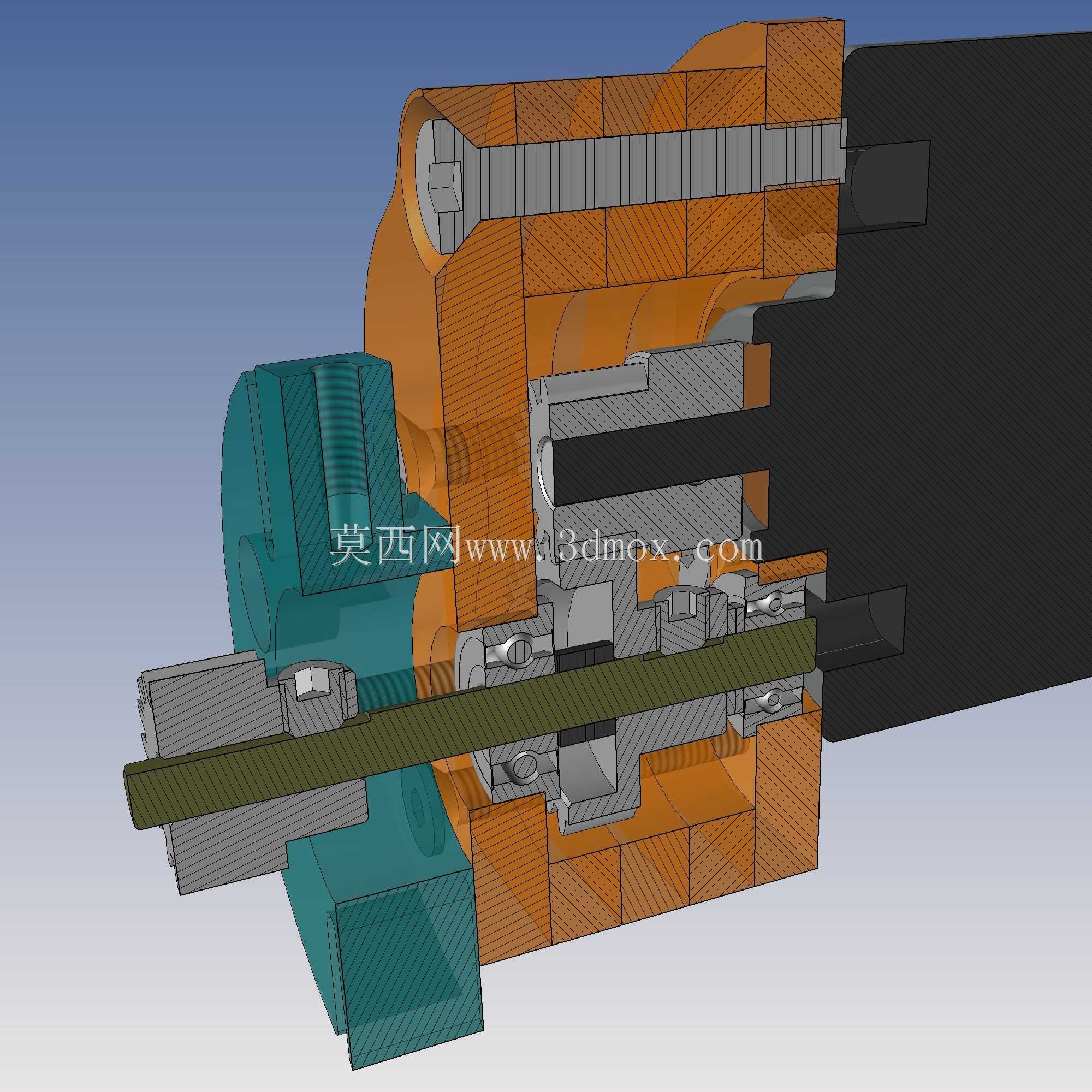

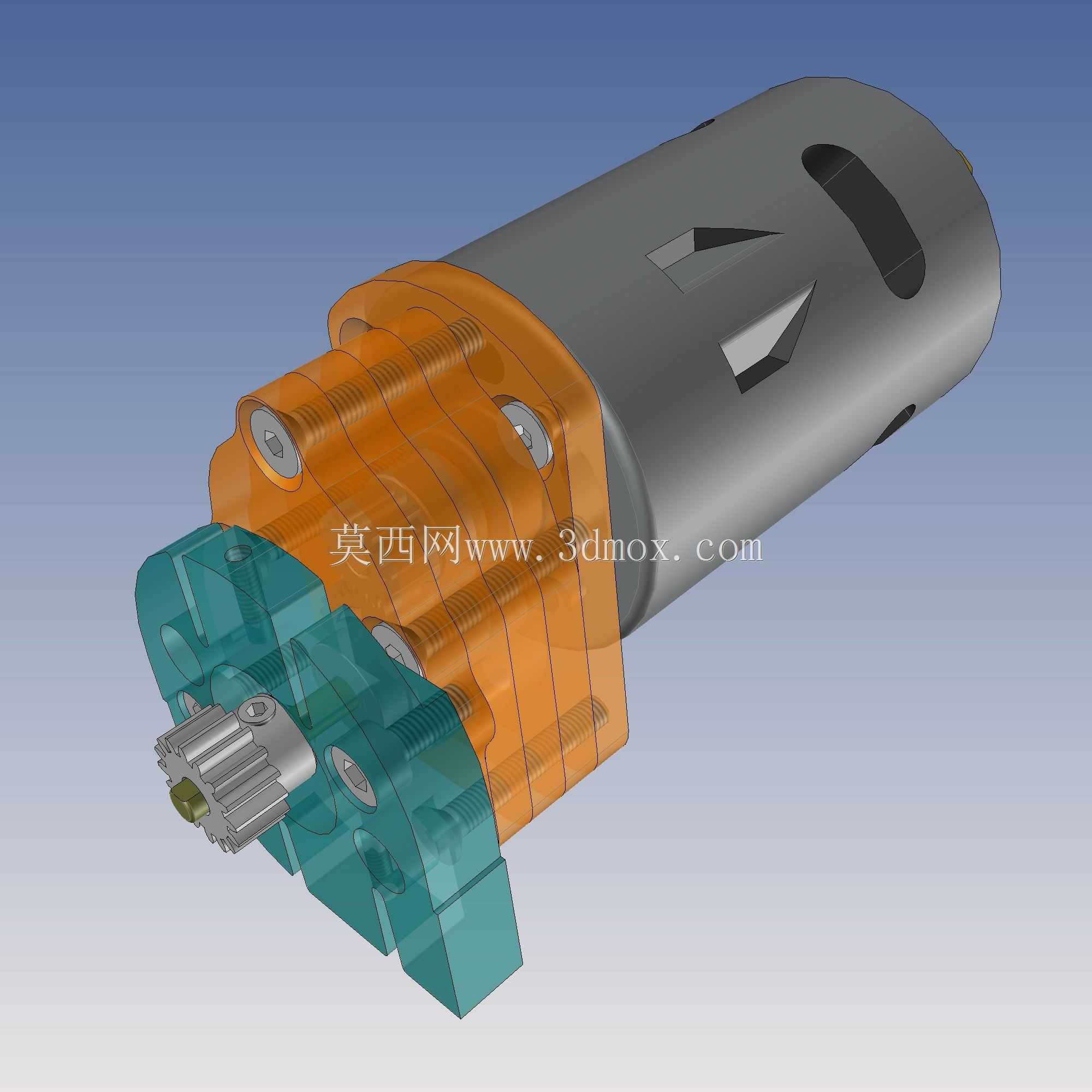

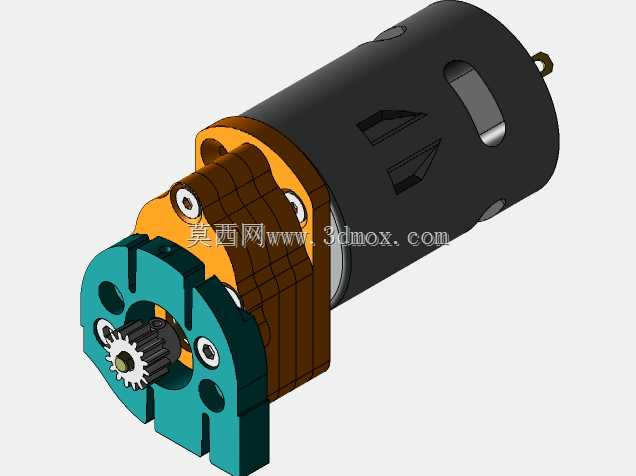

　　设计思路上，这款减速箱采用分体式壳体结构，壳体分为电机连接段、中间齿轮腔、输出轴安装段三个部分，各段之间通过定位销与内六角螺丝紧固，密封面做0.1mm的止口设计，能够填充少量润滑脂后实现半密封效果，避免模型在涉水、扬尘环境下行驶时，泥沙进入齿轮腔造成齿面磨损。电机安装位采用标准540电机的孔位布局，安装孔距为25mm，电机轴插入深度控制在12mm，既保证电机轴与第一级小齿轮的配合长度，避免高速转动时出现轴头打滑，又不会因为插入过深导致齿轮端面与壳体内壁发生摩擦。输出端采用金属齿轮轴设计，输出轴直径为5mm，轴端做铣扁处理，能够直接适配CC-01底盘原厂的传动接杯，配合3mm的销钉固定，传递扭矩时不会出现相对转动。

　　从安装边界尺寸来看，这款减速箱整体长度为72mm，其中电机安装段直径为36mm，能够兼容直径35.8-36.2mm的标准540、550规格电机，齿轮腔部分最大宽度为32mm，安装到底盘上时，与底盘纵梁的单侧间隙保留有2.5mm，不会出现转向过程中与拉杆、悬挂摆臂的运动干涉。输出轴中心到底盘安装面的高度为18mm，与原厂减速箱的输出轴中心高完全一致，更换后无需调整传动轴长度，也不会改变整车的离地间隙参数。壳体上的安装固定孔位完全复刻原厂CC-01减速箱的孔位坐标，四个M3螺丝孔的孔距分别为30mm与22mm，直接对齐底盘上的预装螺母即可完成固定，安装公差控制在0.1mm以内，不会出现孔位错位导致的安装应力。

　　在实际使用的细节设计上，齿轮腔内部预留有0.5mm的齿轮侧隙调整空间，用户可以通过更换不同厚度的垫片，调整齿轮啮合的间隙，既避免间隙过大导致的正反转切换虚位，也防止间隙过小造成的转动卡滞、齿面过度磨损。输出轴两端采用含油轴承支撑，相比铜套支撑的结构，转动阻力降低约30%，长时间高负荷运转下的磨损量更小，不需要频繁加注润滑油维护。壳体外侧做了多条加强筋结构，既提升了壳体的整体抗冲击强度，在模型发生碰撞、翻倒时不会轻易出现壳体开裂，同时加强筋形成的散热槽能够增大壳体与空气的接触面积，齿轮高速运转产生的热量可以通过壳体快速散出，避免长时间重载下润滑脂温度过高变稀，影响润滑效果。

　　对于模型改装与结构设计从业者来说，这款减速箱的结构参数也具备一定的参考价值，其两级直齿轮减速的布局方式、分体式壳体的定位设计、安装孔位的公差匹配逻辑，都可以迁移到小型传动装置的设计中，尤其是针对小空间内的动力传递需求，这种紧凑化的减速结构布局，能够在有限的尺寸范围内实现较大的减速比，同时兼顾安装便利性与维护便捷性。在模型改装场景中，这款减速箱不仅适用于CC-01底盘，也可以通过转接板适配其他1:10比例的攀爬底盘，只需要重新匹配输出轴接杯与安装孔位，即可快速搭建出适配不同底盘的减速传动单元，大幅缩短改装过程中的设计与加工周期。
