工业检测用光电传感装置壳体结构

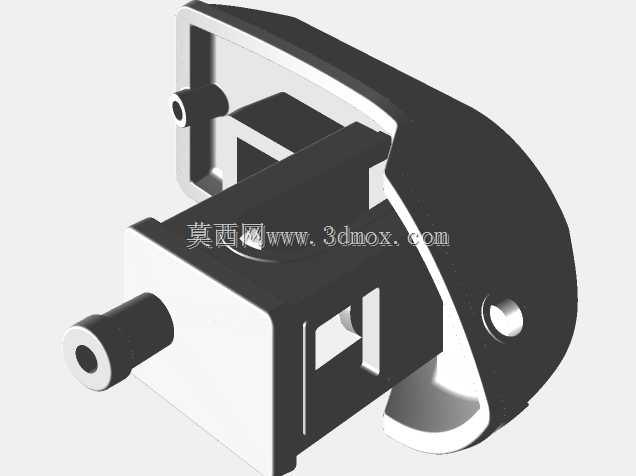

　　这套传感装置的壳体结构，在自动化产线的工件到位检测场景中适配性很强，日常在3C电子装配线、包装输送线、小型机床上下料工位都能见到同类结构的应用，它的核心作用是给内部光电感应元件提供可靠的防护与稳定的安装基准，同时预留出感应探头的伸出通道，保证检测光路不会被壳体结构遮挡。从结构设计的思路来看，整个壳体采用分体拼接的形式，弧形的上壳与下方的方形基座配合，既可以容纳内部的电路板与接线端子，也能通过侧面的安装孔完成快速固定。基座前端伸出的中空圆柱结构是感应探头的容纳位，中空的内孔可以让红外发射与接收元件从内部探出，圆柱的外径做了统一的尺寸设计，能够匹配市面上常见的M12规格传感器安装螺母，不需要额外做转接件就能直接固定在设备的安装板上。

　　侧面的弧形护边并非单纯的造型设计，它在实际使用中可以阻挡侧面的杂光干扰，尤其是车间内的照明灯光、焊接工位的弧光容易从侧面进入感应头造成误触发，弧形护边相当于给感应区域增加了一道物理挡光结构，比单纯靠软件滤波抗干扰的可靠性更高。壳体上预留的两个带孔凸台，一个位于基座后侧，一个位于弧形护边的侧面，分别对应两种安装方向：后侧的凸台可以穿入螺丝将整个传感器固定在型材的端面，侧面的凸台则适合在设备侧壁上做侧向安装，两种安装孔位的设计让同一个壳体可以适配不同的安装空间，不需要针对不同工位重新设计安装支架。在内部结构的处理上，基座内部做了多条加强筋，既可以提升壳体的抗形变能力，也能给内部的电路板提供定位卡槽，电路板可以直接沿着筋位滑入壳体，

　　不需要额外打螺丝固定，装配的时候只需要扣合上壳就能完成整体组装，能有效减少产线装配的工时。壳体的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，避免注塑生产的时候出现缩痕或者应力集中的问题，同时也能减少日常使用中边角磕碰造成的壳体开裂。从安装边界尺寸来看，前端圆柱的轴线到壳体底部安装面的高度经过了校准，当传感器固定在标准铝型材上时，感应头的中心高度刚好和输送线上常用的工件检测面高度齐平，不需要额外调整安装垫片的厚度。壳体后端预留的接线空间可以容纳三到四根线径0.5平方的信号线，尾部的出线口可以搭配防水格兰头，在有少量切削液飞溅的机床工位也能正常使用。整个结构没有多余的复杂特征，所有的造型都服务于功能需求：

　　弧形外壳在挡光的同时扩大了内部的可用空间，分体式的结构方便后期维护的时候拆开检修内部元件，多处安装孔位适配不同的工位布局，均匀的壁厚也适配批量注塑生产的工艺要求。在做结构校核的时候可以发现，壳体的受力薄弱位置都做了加厚处理，比如安装凸台的根部增加了三角加强筋，在频繁震动的设备上使用也不会出现安装孔断裂的问题。感应探头的伸出长度做了限位设计，内部的台阶可以挡住探头的安装螺母，避免装配的时候探头过度伸入壳体挤压内部线路。这种结构的传感器在实际使用中，调试人员只需要松开安装螺丝就能调整检测方向，弧形护边不会遮挡操作人员观察探头状态指示灯的视线，在设备日常点检的时候可以直接从侧面看到工作状态，不需要把传感器拆下来检查。
