雷托里亚定日镜支撑结构设计

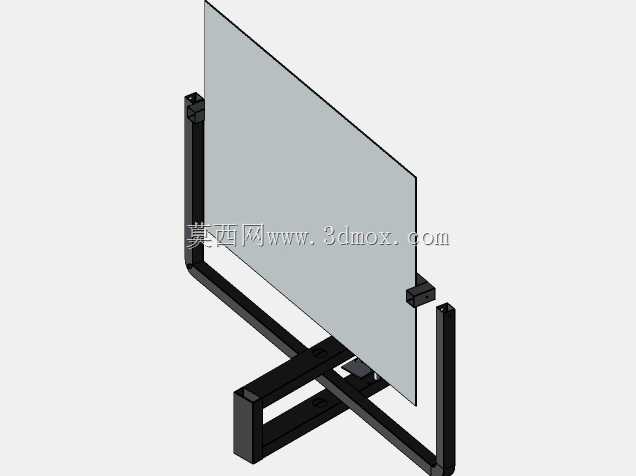

　　该定日镜支撑结构主要面向塔式太阳能光热发电站的镜场布置需求，用于将大面积平面反射镜稳定夹持并保持在预定空间姿态，将入射太阳光准确反射至集热塔顶的吸热器目标区域。结构整体由底部十字交叉底座、两侧立式支撑臂、中部俯仰转轴及镜面夹持组件构成，反射面板呈矩形薄板形态，通过侧边压块与背部连接件固定在可转动的框架上，能够绕水平轴完成俯仰角度调整，配合底座回转支承可实现方位角追踪，从而满足太阳轨迹跟踪的双轴运动要求。

　　从实际工程应用来看，这类定日镜通常成百上千台阵列布置于开阔场地，单台设备需要在常年户外风载、温差变化及沙尘环境下保持镜面面形精度与指向稳定性。底座采用十字形梁式布局，目的在于在不显著增加耗材的前提下扩大支撑多边形，降低整机重心并提升抗倾覆能力；两侧立式支撑臂对称布置，将镜面载荷通过转轴传递至底座，受力路径直接，避免单侧悬臂带来的附加弯矩。中部转轴位置经过权衡，既考虑镜面转动时的重心平衡，减小驱动扭矩，也预留了驱动推杆或减速电机的安装空间。

　　结构设计思路围绕刚性、可装配性与维护便利性展开。反射镜边缘采用离散夹持点而非连续压紧，可在保证固定可靠性的同时减少温度应力对玻璃镜面的约束，降低热胀冷缩导致的破损风险。支撑臂与底座之间采用螺栓连接形式，便于工厂分段制造、现场拼装以及后期更换易损件。梁体截面以矩形空心型钢为主，在同等重量下具有较好的抗弯和抗扭性能，适合承受镜面风荷载引起的复合力矩。

　　在外形尺寸与安装边界方面，模型呈现的镜面具有较大长高比，竖立状态下迎风面积显著，因此底座外伸尺寸需要满足最不利风况下的稳定性要求。两侧支撑柱高度与转轴中心位置决定了镜面俯仰极限：当镜面趋近水平时，下缘与底座横梁之间需保留足够间隙，防止转动干涉；当镜面接近竖直时，背部支撑与驱动构件也不能发生碰撞。方位回转区域则要求底座周边留出与相邻定日镜的安全间距，避免多台设备同步追踪时相互遮挡或机械碰撞。

　　建模过程中，反射面板、支撑梁、夹持块、转轴和紧固件均按独立构件处理，装配关系清晰，可用于检查运动包络、支撑点布置以及驱动连接接口。对于结构设计人员而言，该模型可进一步用于风载工况下的变形校核、连接螺栓规格验算、驱动扭矩估算和基础安装尺寸确认；对于设备选型人员，则可据此评估镜面规格、支撑高度、驱动方式与场地布置之间的匹配关系。整体结构没有采用复杂曲面件，加工工艺以型材切割、焊接和机加工为主，制造成本可控，适合批量化镜场建设中的工程化应用。
