雷托里亚式定日镜支撑追踪结构

　　这套定日镜结构面向塔式或槽式光热实验场景，核心任务是把平面反射镜稳定夹持在可调框架上，并通过底部回转与横向转轴配合，使镜面法线在一天内持续指向太阳与集热塔之间的角平分线。与固定式反光板相比，它的价值不在于单纯扩大受光面积，而在于把离散入射的太阳光压缩到固定吸热区域，减少光斑漂移造成的热流波动。

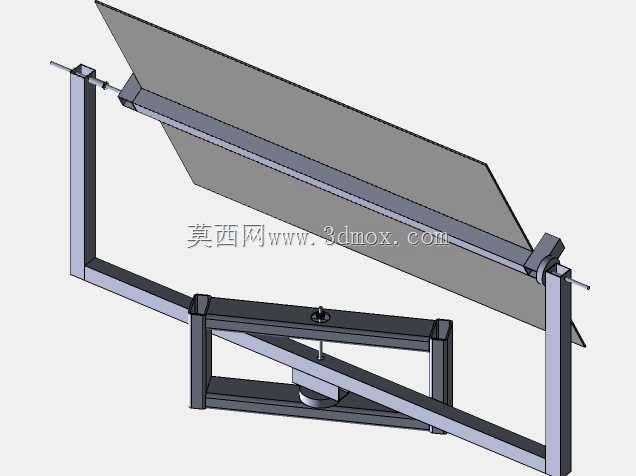

　　从实际布置看，反射镜面位于整体上部，呈矩形薄板形态，四周由边框压紧，避免风载下出现局部颤振。镜面背后连接一根横向通轴，轴端通过轴承座固定在立式支架上，形成俯仰自由度。该轴并非紧贴镜面背面布置，而是尽量靠近镜面质心高度，这样在调整仰角时驱动力矩更平稳，也能降低单侧支撑带来的弯矩。横向轴两端伸出的细杆可作为手动校准或限位触发位置，在小比例实验装置中也可外接连杆、舵盘或减速机构。

　　底部采用框形底座承担整机倾覆力矩。底座不是简单平板，而是由两根纵向梁、横向连接梁以及斜向撑杆组成，斜撑直接把立式支柱受力传递到底座远端，形成稳定的三角传力路径。底座中部设有回转支承位置，上部支架可绕竖直轴旋转，用于调整方位角；中心下方预留的安装面可放置回转驱动、小齿轮或手动分度盘。这种双轴布局使镜面能够覆盖较大的太阳高度角和方位角范围，适合在户外场地进行长期追日测试。

　　结构设计上，各杆件以等截面型材为主，折弯和焊接量较少，便于按比例放大或缩小。立式支柱与底座之间通过螺栓连接，运输时可拆分；反射镜边框同样预留紧固件位置，方便更换不同厚度的镜面材料。考虑到定日镜长期处于露天环境，框架边角没有形成明显积水凹槽，轴承座位置高于主反射面下沿，可减少雨水、沙尘沿轴流入转动副。

　　安装边界方面，整机占地投影由底座长度和宽度决定，上部镜面旋转时会超出底座轮廓，因此在阵列布置时不能只按底座尺寸留间距，还要核算镜面在最低仰角和侧转状态下的扫掠范围。俯仰轴高度决定了镜面下缘离地最近距离，若地面存在不平整或植被，应提高底座安装高度，防止镜面下俯时发生干涉。底部回转中心应与基础中心线重合，地脚固定点布置在底座四角附近，以便把风载产生的上拔力和压力均匀传到基础。

　　在选型和建模时，需要重点关注三类配合关系：一是镜面边框与反射板之间的压紧间隙，过紧会导致玻璃或金属镜面板受热膨胀时变形，过松则在风载下产生异响；二是横向转轴与轴承座的同轴度，两端不同轴会使俯仰转动卡滞；三是底座斜撑与立柱连接节点的刚度，该节点在侧向风载下受力集中，若刚度不足，镜面会产生明显抖动。

　　该模型没有把驱动电机、控制器和传感器固化在结构中，反而保留了较好的扩展空间。工程人员可以在底部中心加入蜗轮蜗杆回转驱动，在横向轴端加装推杆或电动缸，也可以在支架上安装倾角传感器、光敏元件和限位开关，用于验证不同追日算法。对教学实验而言，这种开放式结构比封闭式成品更利于观察双轴追踪原理；对小型光热装置而言，它提供了一个可直接细化的支撑框架方案。
