传感器配套立式支撑安装支架

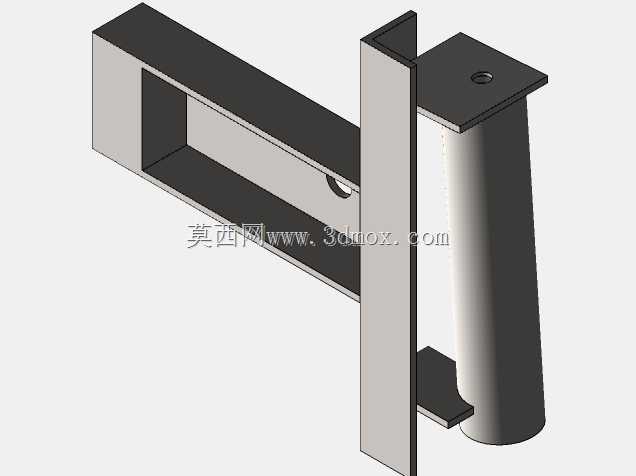

　　该结构件用于工业现场传感器的侧向安装与高度支撑，常见于自动化产线检测工位、设备机架旁的接近开关或光电传感器固定场景。整体由水平悬臂、竖向立板和圆柱支撑三部分组合而成，水平段采用槽型截面，在控制材料用量的同时提高抗弯能力，端部预留安装孔位，可直接固定传感器或转接小型安装板。竖向立板与悬臂垂直连接，形成L形受力骨架，承担悬臂末端载荷并将力传递至底部支撑。圆柱支撑位于立板后侧，顶部带法兰安装面，法兰上设置沉孔，便于通过螺栓固定在设备台面、机架立面或专用立柱上。这种布置使支架在悬伸状态下仍具备较好的稳定性，适合检测点距离安装基面有一定水平距离的场合。

　　从受力角度看，悬臂根部是弯矩集中区域，因此竖向立板与悬臂连接处采用连续贴合面，能够分散连接应力，避免单点紧固造成的局部变形。圆柱支撑并非单纯装饰件，它为上部结构提供竖向承载路径，同时通过顶部法兰限制支架绕螺栓轴线转动。若现场存在振动，可在法兰面增加防松垫圈或定位销，以保持传感器检测方向长期稳定。水平悬臂上的开孔用于穿线或避让传感器尾部，也可作为调节安装位置的参考孔。实际选型时，需要重点核对传感器安装孔距、悬臂有效悬伸长度、法兰孔中心距以及支架总高，这些尺寸直接决定检测点能否到达目标位置。

　　安装边界方面，顶部法兰面应贴合平整基面，基面平面度不足会引起支架偏斜，进而影响传感器指向。悬臂下方需预留操作空间，便于接线和螺母紧固；竖向立板后侧也应留出扳手空间，避免与设备管线、护罩或相邻机构干涉。若用于高速运动设备附近，还需评估支架固有频率，防止因共振导致检测信号抖动。该结构在建模时可拆分为钣金件与机加支撑件分别处理：槽型悬臂适合用钣金折弯方式表达壁厚和折弯半径，圆柱支撑则采用拉伸与倒角特征建立，法兰孔按沉孔形式绘制。装配关系中应明确贴合面、同轴孔位和螺栓连接方向，以便后续生成工程图时直接标注关键尺寸。

　　设计思路上，该支架没有采用复杂铸件，而是以简单型材和板材组合实现支撑功能，制造成本较低，修改悬伸长度或高度也较方便。对于检测位置需要微调的工况，可在悬臂上增加长圆孔，或在法兰与基面之间加入垫片组，实现小范围高度补偿。结构表面若处于普通车间环境，进行常规防锈处理即可；若靠近切削液或潮湿区域，则应提高表面处理等级。整体造型服务于功能：水平段负责伸出，立板负责传力，圆柱支撑负责落地固定，三者形成清晰的载荷路径。对结构设计人员而言，这类支架虽然外形简单，但在自动化检测单元中直接影响传感器稳定性，建模时不能只关注外观，更需要把安装面、孔位、避让空间和受力关系表达准确，以便后续装配、加工和现场调试。
