碳钢方矩型材滚压成型整线设备

　　该套滚压设备面向碳钢方形与矩形型材的连续成型生产，核心工况围绕带料开卷、导向送进、多道次辊压、定尺切断以及成品输出展开。整线采用直线贯通式布置，主体机架沿长度方向延伸，操作侧与传动侧边界清晰，便于在厂房内按物流方向规划上料区、成型区和下料区。设备以50m/min的线速度作为设计目标，适合单一规格、批量稳定的型材生产，尤其适用于101型4厚型材的辊压成型。

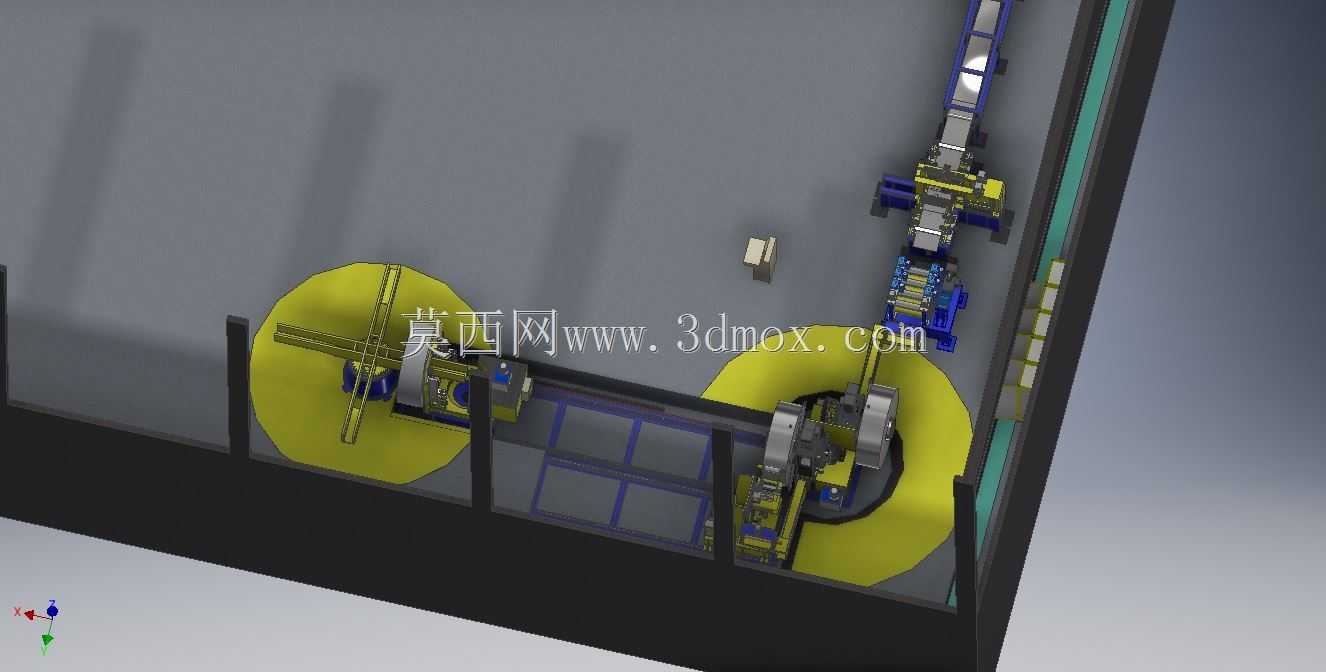

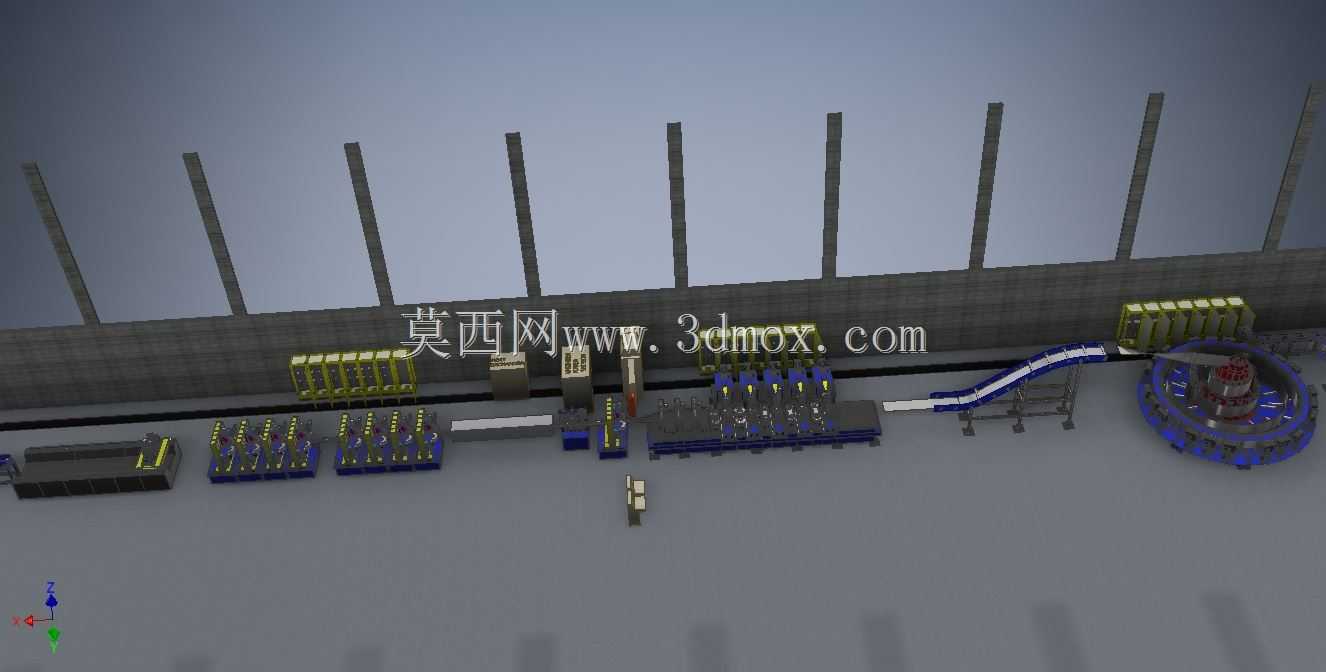

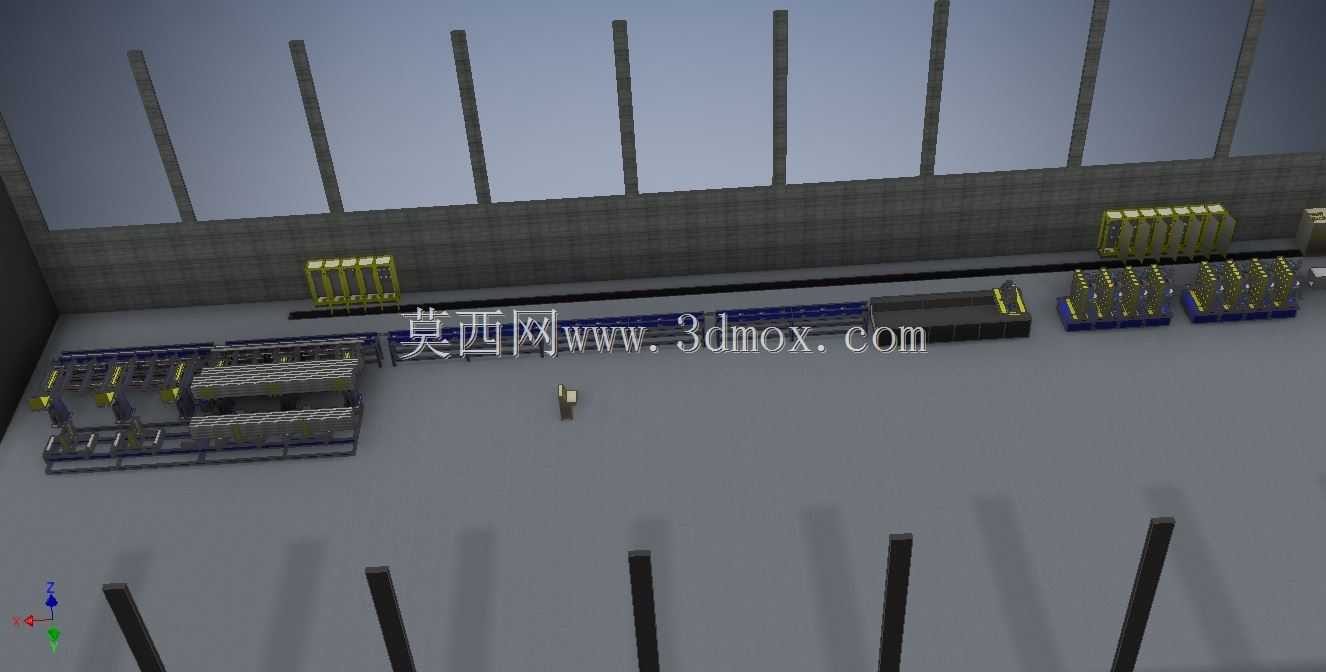

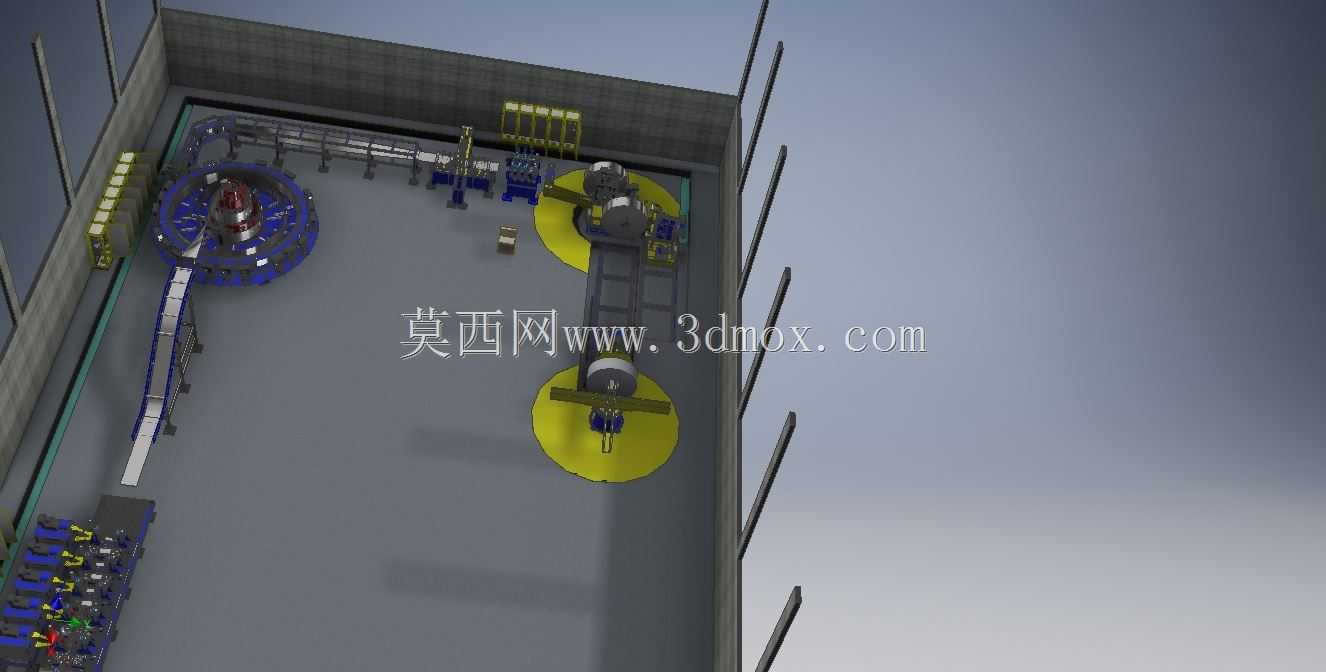

　　从结构组成看，模型完整呈现了滚压成型线的主要功能段。入口区域预留带钢导入与对中空间，中部为连续排列的成型机座，各机座承担逐步弯曲、定径和校直任务；靠近出口位置布置切断与收集相关机构。外围安全围栏、检修通道和端部防护结构在模型中均有体现，说明设计阶段已经考虑人员操作、设备维护和安全隔离。围栏立柱沿设备两侧规则分布，既限定危险区域，也为电气走线、传感器安装和安全门联锁提供附着基础。

　　辊压成型的关键在于道次分配与成型顺序。方矩型材由平板带钢逐步弯折成封闭或近似封闭截面，若一次变形过大，容易出现边波、角部开裂、尺寸回弹和扭转。因此在结构设计时，需要根据板厚、材料屈服强度和截面圆角要求，将弯曲角分配到多组成型辊中。模型中长距离布置的机座正是为这种渐进成型服务：前段完成带料边缘预弯，中段逐步收拢成矩形轮廓，后段通过定径辊控制截面宽高、直角度和直线度。对于4mm厚碳钢，辊轴刚性、机架间距和传动扭矩都需要重点校核，避免在高速成型时产生辊缝波动。

　　传动系统通常采用电机、减速机构、万向轴或齿轮箱分送到各成型机架。三维布局时需要保证传动侧留有足够拆装空间，操作侧则保留换辊、调整和巡检通道。该模型将主要功能部件集中在长条形底座范围内，有利于控制整体安装基准，减少现场拼接误差。底座与地脚板的连接位置应结合厂房地坪承载能力设计，设备运行中存在连续轧制力和冲击载荷，基础刚度不足会导致整机振动、型材尺寸漂移以及切断面质量下降。

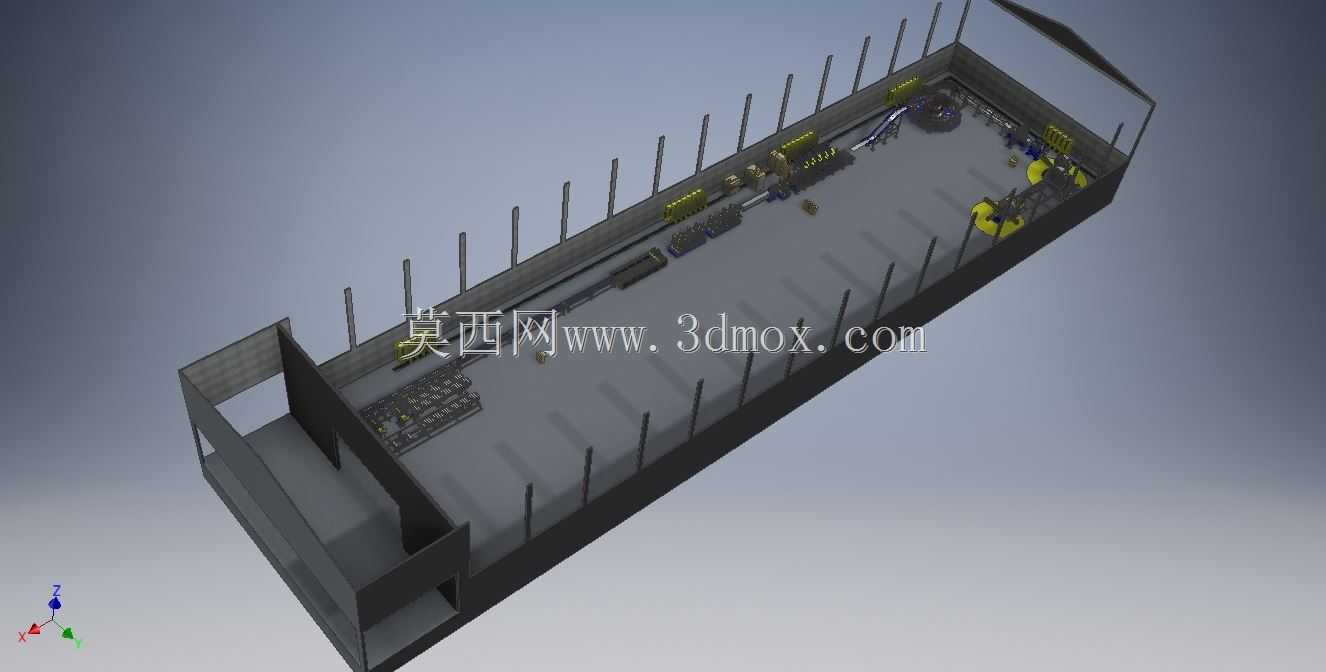

　　在安装边界方面，这类产线长度较大，运输前需要分段拆解，进场后再按基准线拼装。模型显示设备整体呈狭长矩形，厂房规划时不仅要核算设备本体占地，还要在入口端预留钢卷上料和开卷作业半径，在出口端预留成品型材临时存放和转运空间。两侧围栏外应保留人员通行宽度，电气柜、液压站或气动控制单元若未集成在主机内，还需单独规划位置并考虑管线走向。切断工位附近应加强防护，防止飞边、噪声和碎屑影响操作区。

　　从应用场景看，该设备可服务于钢结构辅材、仓储货架立柱、矩形导管、机械框架型材以及常规冷弯型钢生产。相比折弯机逐段弯折，滚压线在长尺寸型材生产中具有更高连续性和一致性；相比拉拔或焊接成型，冷弯滚压对中等厚度碳钢型材更易实现高效批量生产。设计时还应关注换辊便利性：不同规格方矩管对应的辊轮轮廓、辊缝高度和导向宽度不同，机架结构若能提供快速定位和锁紧方式，可显著降低换型时间。
