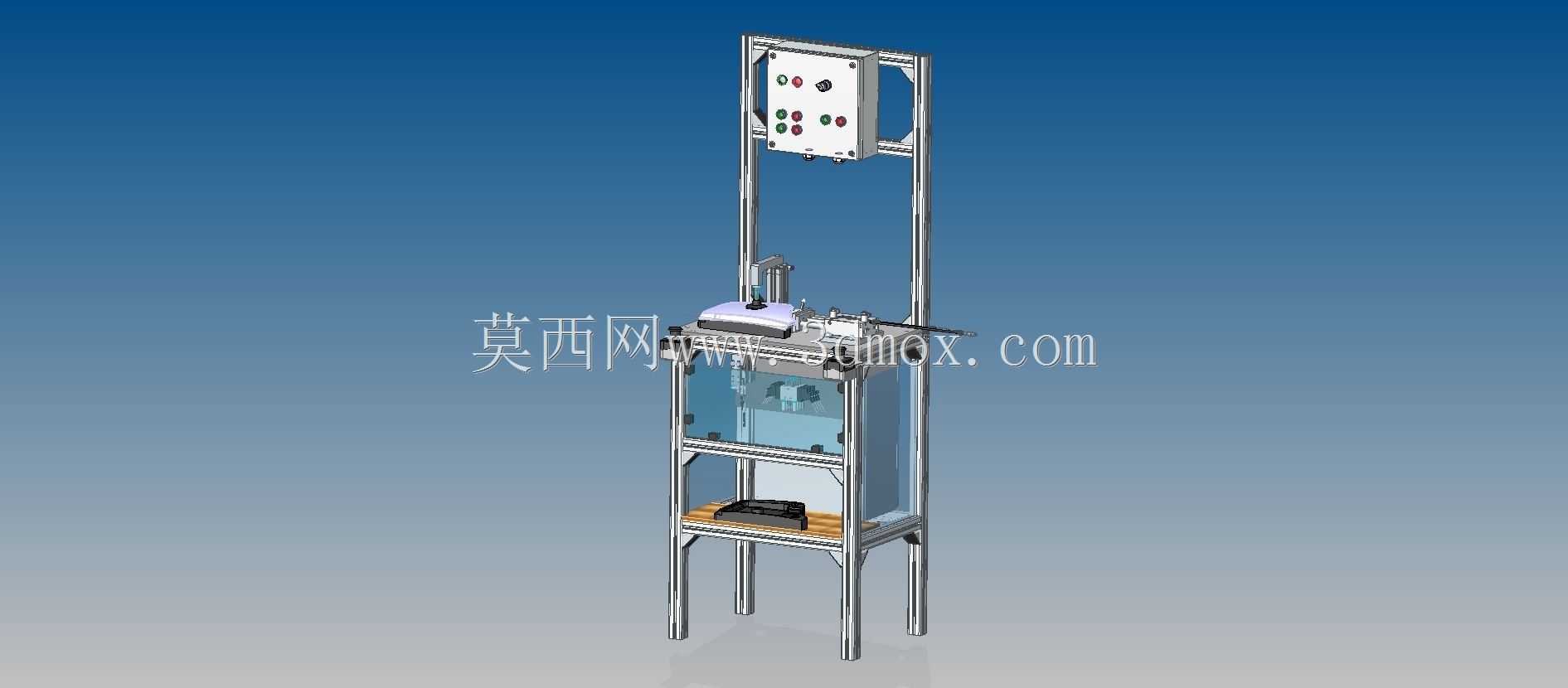

该设备面向传感器生产、来料检验及实验验证环节,主要用于对小型传感器或装配件进行力学、位置或动作可靠性测试。整机采用立式框架布局,将执行、装夹、控制和防护区域沿高度方向分层布置,能够在较小占地内完成加载、定位、采样和人工操作。上部控制箱集成按钮、指示灯和急停元件,便于操作者在装夹完成后直接启动循环;中部为测试工作区,承载试样定位夹具、执行元件及相关传感部件;下部设置置物层,可放置工具、接线盒或辅助气源处理件。这种分区方式使强电控制、机械动作和人工取放件之间保持明确边界,既方便日常点检,也有利于安全防护设计。
从结构思路看,框架以细长立柱作为主要承力构件,配合横向连接件形成门式稳定结构。立柱承受加载过程中的轴向力和倾覆力矩,底部通过脚座与地面或工作台面接触,保证测试时设备不发生明显晃动。中部工作台面承担夹具反力和试样定位精度,台面下方保留开放空间,便于布置气缸、导轨、拖链或小型传动组件。控制箱悬挂于框架上方,视线与操作高度匹配,按钮排布遵循启动、停止、复位和急停的常用逻辑,减少误操作概率。设备外侧可根据现场需要增加透明防护罩或光栅接口,在高速动作或带压测试场景下隔离运动部件。
实际应用中,这类试验机常见于传感器生产线的抽检工位、实验室耐久验证台以及装配车间的性能确认工序。被测试对象可以是接近开关、微动组件、压力感应元件或需要按规定行程触发的小型机构。工作时,操作者将试样放入定位夹具,确认接线或气路连接无误后启动设备;执行元件按设定路径推进、按压或往复动作,传感器反馈信号接入外部控制系统,用于判断触发点、回程差、重复精度或寿命循环次数。与台式简易夹具相比,立式结构在行程扩展、维护空间和多工位改造方面更具优势,后续可在同一机架上更换夹具模块以适应不同规格产品。

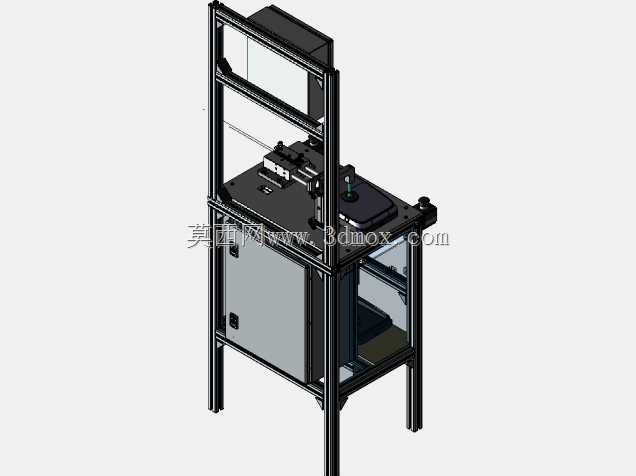

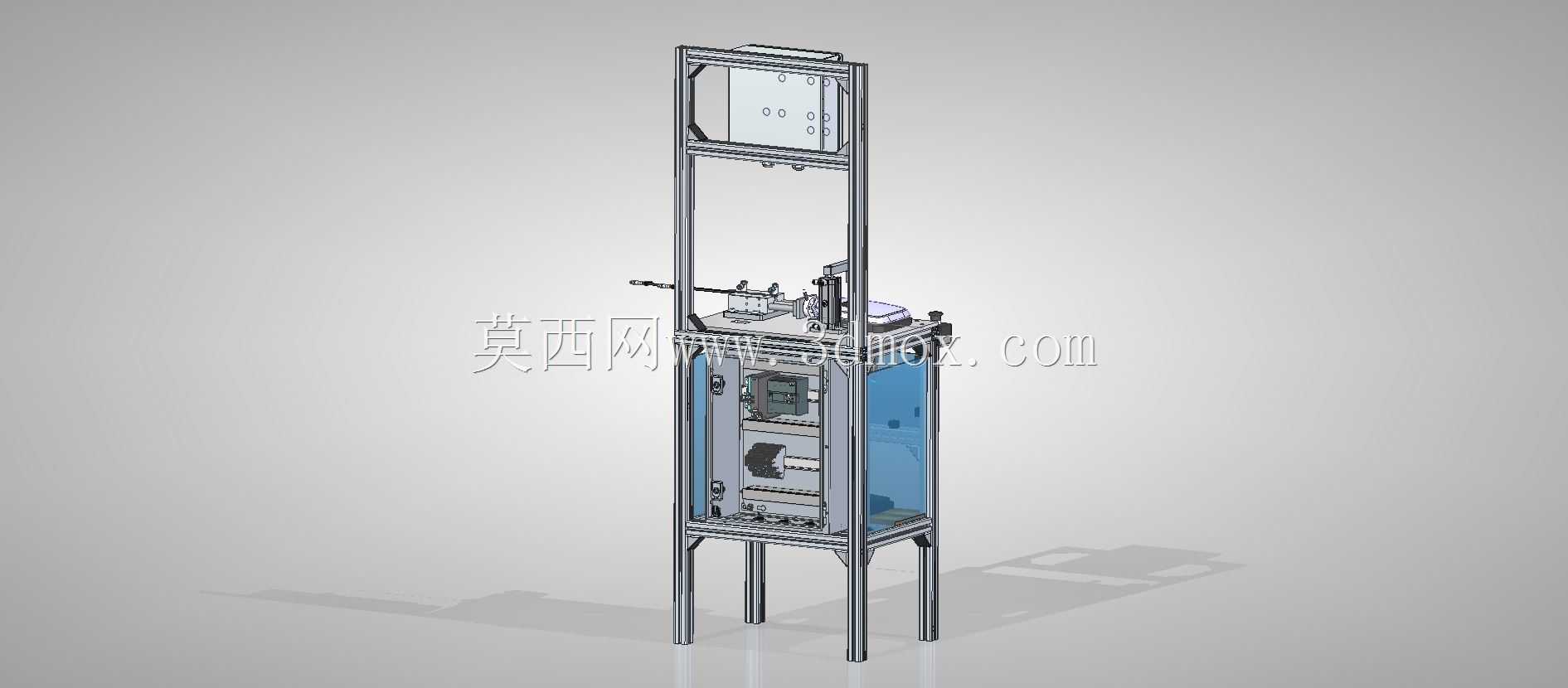

功能特性上,模型体现了较完整的设备级构成,而不是单一执行机构。顶部电控区、中部测试区、底部支撑区和侧面操作区均有明确表达,适合用于方案评审、布局校核和非标设计参考。框架杆件间距考虑了控制箱安装、夹具升降范围以及手部操作空间;工作台高度围绕站立作业设定,取放件时不需要过度弯腰。底部层板并非主要承力件,更多承担辅助收纳作用,因此在设计时应避免将重载直接置于其上,若需安装重型阀岛或电源模块,应优先固定在框架立柱或独立安装板上。
关于外形尺寸与安装边界,该类立式试验机属于窄幅设备,宽度主要由控制箱和工作台跨度决定,深度方向需预留执行元件后退、接线弯折及维护手指空间。落地安装时应保证四脚受力均匀,并在地面条件较差时增加底板或膨胀螺栓固定;若放置于标准工作台上,则需复核台面承重及设备重心高度。设备后方应留出走线和气管弯曲半径,前方保留取放件及安全门开启距离,侧面不宜紧贴其他设备,以便检修控制箱内部元件和调整中部夹具。对于需要接入压缩空气的方案,还应在框架后侧预留过滤器、减压阀和管路固定位置,避免软管与运动部件干涉。
建模时需要重点关注框架装配关系、夹具互换性以及运动包络。立柱与横撑连接位置决定整体刚性,连接块应贴合型材或杆件表面,避免出现受力后局部转动。测试执行件的中心线应尽量通过试样受力点,减少偏载造成的导轨磨损和数据波动。控制箱悬挂支架需承受按钮操作和维护时的附加载荷,安装板厚度与折边形式应与元件重量匹配。若后续要扩展自动上下料,可在中部工作台两侧预留接口,将单机测试台升级为半自动检测单元;若用于多品种小批量生产,则应把夹具设计成快换形式,并在台面上设置定位销和统一安装孔位。整体来看,该结构方案兼顾了试验设备所需的刚性、可维护性和操作安全性,适合作为传感器类检测装备的基础框架进行深化设计。
