百万加仑级工业储料罐体结构设计

　　该罐体结构面向大宗液态食品原料的集中存储场景设计，可适配食品加工厂原料仓储区、中央厨房集中供料系统、农产品深加工产区的原液暂存工序，也可在日化原料常温存储、工业水性介质缓存等非强腐蚀工况下替代常规储槽使用。罐体采用卧式圆柱主体搭配圆形平端盖的经典构型，圆柱段为主要储容空间，端盖承担轴向密封与外部接口承载功能，整体结构在保证容积利用率的同时，降低了大容积罐体的加工成型难度。

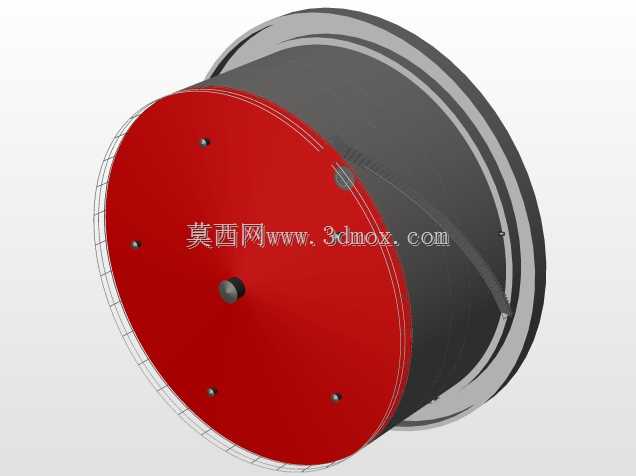

　　从结构细节来看，端盖表面预留了多组均匀分布的连接点位，可用于安装液位监测组件、检修人孔、进料出料管路以及排空阀件，点位排布避开了端盖的应力集中区域，在端盖与筒体连接的焊缝边缘做了结构避让，避免后续管路安装时与焊缝补强结构产生干涉。筒体外侧设置的环形凸起结构，一方面作为筒体卷制成型后的刚性加强筋，降低薄壁筒体在满料状态下的径向变形量，另一方面可作为罐体就位时的轴向定位基准，配合鞍式支座完成快速安装对位，减少现场安装时的尺寸校核工作量。

　　设计过程中优先考虑了大容积储料容器的受力合理性，筒体壁厚与端盖厚度按照常压存储工况的受力要求匹配，端盖与筒体采用连续满焊连接，焊缝走向沿圆周方向均匀分布，避免局部应力突变。端盖上的中心凸台可作为搅拌组件的安装基座，若存储介质存在沉降分层风险，可直接在该位置加装低速搅拌装置，无需额外在筒体上开孔改造，降低了后续工况适配的改造成本。筒体侧面预留的斜向接口可作为溢流或者备用取样口，接口的倾斜角度兼顾了介质流动顺畅性与外部管路的布线空间，避免管路出现直角弯折造成的积液残留。

　　在安装边界方面，该卧式罐体的整体径向尺寸需匹配车间入口与仓储区的通道宽度，就位时两端需预留不小于端盖半径的操作空间，用于检修人员拆装端盖附件与开展焊缝检测。罐体底部的两个鞍座支撑跨距按照筒体均布载荷计算设定，支撑位置避开筒体环形加强筋的正下方，保证支撑反力均匀传递到筒体壁面，避免局部载荷过大造成筒体凹陷。罐体的轴向总长度需在安装前与基础预埋尺寸核对，端盖上的外接管路需预留足够的拆装余量，避免设备就位后管路无法对接。

　　针对食品行业的使用需求，罐体内部所有转角位置均做了圆弧过渡处理，不存在清洁死角，可适配CIP在线清洗流程，端盖与筒体的连接焊缝在内部做磨平抛光处理，避免介质残留滋生细菌。罐体外部的结构设计兼顾了户外放置的适应性，环形加强筋可兼作导流槽，雨水可沿筋板边缘快速排走，减少罐体表面积液造成的锈蚀风险。端盖上的连接孔位采用标准化法兰接口尺寸，可直接匹配行业通用的管路阀门配件，无需单独定制转接件，降低了设备的配套采购成本。

　　从建模逻辑来看，该结构先通过草图绘制筒体的轴向轮廓与端盖的端面点位分布，再通过旋转命令生成主体结构，之后对环形加强筋、端盖凸台、各个连接孔位做细节特征添加，所有特征的参数均可关联调整，若需要变更容积或者接口规格，只需修改对应草图尺寸即可完成整体结构更新，便于后续衍生不同容积规格的系列化储罐产品。建模过程中对焊缝位置做了简化示意，既保留了结构的装配参考价值，也避免了过多细节特征造成模型冗余，方便后续导入工程图模块生成生产加工图纸。
