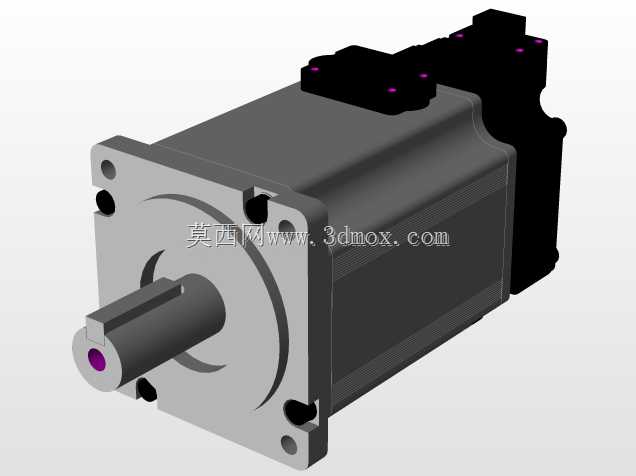

在自动化产线的布局阶段,驱动元件的选型往往直接决定整台设备的动态响应上限,这款伺服电机的三维结构完整还原了实物的装配逻辑,从前端输出轴到后端接线腔体的每一处轮廓,都对应着实际安装时需要避让的空间边界。前端法兰采用方形安装基面,四个沉孔分布在法兰四角,轴伸端为带键槽的圆柱结构,轴端中心的工艺孔可用于安装时的定位顶紧,也能适配带抱闸机构的外接组件;法兰端面与轴肩的同轴度在模型中通过同心约束完整保留,结构工程师在做安装板设计时,可直接提取法兰止口的直径尺寸,省去反复核对二维样本的步骤。电机主体外壳采用带散热筋的柱面结构,筋条沿轴向均匀排布,既在有限的机身长度内拓展了散热面积,也增强了壳体的抗扭刚度——在设备频繁启停、加减速的工况下,
壳体不会因内部定子的反作用力产生明显形变。后端的接线腔体突出于机身主体,腔体上的多个安装孔用于固定航空插头或接线盒盖,建模时保留了腔体内部的走线空间余量,电气工程师在规划线缆弯折半径时,可直接在装配体中模拟插头插接后的线缆走向,避免现场接线时出现线缆与周边机架干涉的问题。从实际应用场景来看,这类伺服电机常被用于贴片机的X/Y轴驱动、数控车床的进给轴传动、包装机械的拉膜辊控制,以及工业机器人的关节驱动。不同场景对安装姿态的要求存在差异:卧式安装时,机身下方需要预留支撑筋位,避免长机身运行时出现悬臂振动;立式安装时,输出轴朝下的工况需要考虑油封的承压方向,模型中前端盖的油封安装槽结构清晰可见,可直接用于核对密封件的选型规格。
在设计思路上,这款电机的结构充分平衡了功率密度与安装兼容性:机身的方形轮廓在并排布置多台电机时,能让相邻设备的间距压缩到更小,适合多轴排布的密集型设备;后端编码器腔体与动力接线腔体的分区布局,也让动力线与编码器线可从不同方向引出,减少强电对弱电信号的干扰。模型中还体现了多处细节设计:前端盖的轴承室位置预留了迷宫密封的台阶结构,可阻挡加工现场的切削液、粉尘进入轴承腔;机身侧面的安装平面可用于固定电机的接地端子,或是加装辅助散热的风冷组件;后端盖的凸起轮廓对应内部编码器的安装空间,拆解模型后可看到定子、转子、前后端盖的装配层级,对于刚接触伺服结构的设计人员来说,能直观理解各部件的配合关系。在设备改型项目中,
这类完整的三维模型可直接导入总装配体,通过干涉检查确认电机与同步轮、联轴器的匹配关系:轴伸长度决定了联轴器的轴向固定位置,键槽尺寸对应传动件的键规格,法兰止口的深度则关系到安装板的定位凸台高度。不少设计人员在选型时容易忽略接线腔体的旋转空间,实际调试中需要转动插头方向来适配走线,这款模型保留了接线盖的多组安装孔位,可在软件中模拟不同旋转角度下的插头占用空间,提前在机架上开出对应的避让缺口。针对有制动需求的垂直轴场景,电机尾部的抱闸腔体结构在模型中也有体现,抱闸供电线的独立走线槽与动力线腔体分隔,避免制动线路与动力线路缠绕。从散热角度看,外壳的轴向筋条在电机随设备做直线运动时,还能借助气流强化自然冷却效果,无需额外加装风扇即可满足中低负载工况的散热需求。
