欧姆龙伺服电机R88M-K75030H-S2

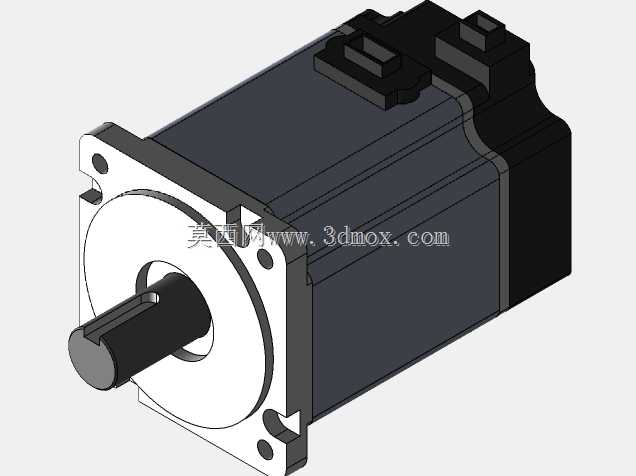

　　在自动化产线的布局中，动力执行端的选型往往直接决定整套设备的节拍与精度上限，这款伺服电机的三维数模，还原了R88M-K75030H-S2的完整结构特征，可直接嵌入设备总装做干涉校验与安装排布。从实际工况来看，这类750W功率等级的伺服，常被用在3C装配的贴装轴、包装机械的送料辊、小型数控机床的进给轴，以及锂电卷绕设备的张力控制工位，它需要在频繁启停、正反转切换的负载下保持转速波动可控，同时输出足够的保持转矩来锁定工位位置。数模完整呈现了电机的方形法兰安装面，前端的止口与四个安装孔位的相对位置完全对应实物安装基准，结构工程师在做安装板设计时，可以直接提取止口直径、孔位分布、轴伸长度与键槽尺寸，不用反复对照二维样册核对公差配合。

　　输出轴采用带键的圆柱轴结构，轴肩位置预留了联轴器贴合的基准面，既可以搭配梅花联轴器连接滚珠丝杠，也能通过同步轮传递动力，轴端的中心孔特征也在数模中有所体现，方便后期做动平衡校核时参考。电机尾部的编码器与接线端子座做了独立的结构分区，端子凸起的高度、接插件的插拔空间都在数模中如实还原，在做电气布线规划时，可以提前预留线缆弯折半径，避免装机后出现线缆与周边钣金、拖链干涉的问题。机身外壳的散热筋走向顺着电机轴向排布，既强化了壳体刚性，也能在电机运行时引导气流带走定子热量，数模中壳体的分型线、端盖的固定螺栓位置都清晰可见，做设备外罩设计时，可以精准预留散热通风间隙。从设计思路上，这款电机采用了紧凑型的机身比例，

　　在750W功率段尽可能缩短了轴向总长度，对于安装空间局促的多轴并行设备，比如并排布置的多组贴装头，能有效缩小相邻轴的中心距，让整机结构更紧凑。法兰端面的平面度、止口与轴的同轴度相关特征都在数模中做了准确还原，在做装配仿真时，可以模拟止口定位、螺栓锁紧的全过程，校验安装板受力后的形变是否会影响电机轴与丝杠的同轴度。在物流分拣线的摆轮工位，这类伺服可以快速响应上位机的位置指令，驱动摆轮在毫秒级完成转向切换；在非标自动化的点胶设备上，它搭配丝杠可以实现微米级的定位精度，保证胶路轨迹的一致性。数模还还原了电机底部的安装平面特征，除了正面法兰安装，也支持侧向卧式固定的布局校核，工程师可以根据设备的腔体走向，灵活选择电机的装配方向，

　　提前确认接线口朝向是否方便后期维护插拔。机身的圆角过渡处理避免了应力集中，同时也减少了装机时锐角划伤线缆的风险，端盖与壳体的配合止口结构在数模中分层明确，做拆解维修仿真时，可以清晰呈现内部定子、转子的装配层级，方便编写设备维护手册。对于做虚拟调试的工程师来说，这个精准的三维数模可以导入仿真环境，结合电机的实际惯量、转矩参数，模拟不同负载下的轴系动作，提前预判加减速过程中的共振区间，在设备投产前就完成增益参数的初步整定。
