欧姆龙伺服电机R88M-G40030H-S2

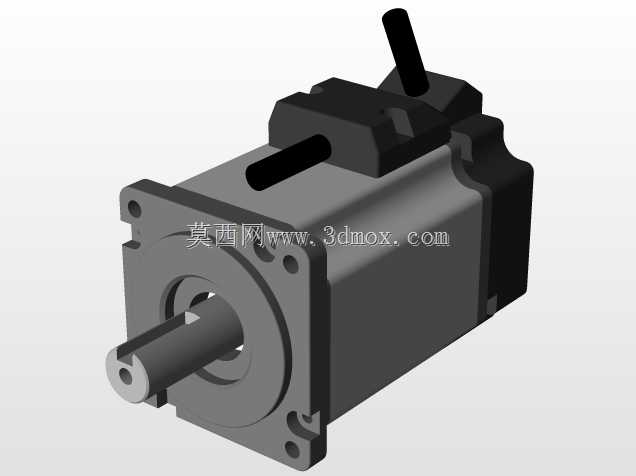

　　在自动化产线与精密装备的动力布局中，伺服电机往往决定了机构末端的定位精度、动态响应以及长期运行稳定性。该模型呈现的是一款法兰安装式交流伺服电机，主体采用方形机座与前端定位止口配合的结构，输出轴位于前端面中心，轴端带有键槽或平面配合特征，便于与联轴器、同步带轮或精密减速器进行扭矩传递。后端及顶部预留连接器与出线结构，用于动力供电、编码器反馈以及抱闸控制等信号连接，整体外形紧凑，适合在空间受限的设备内部进行排布。

　　从实际用途看，这类电机常见于电子制造设备、半导体搬运机构、包装机械、检测平台、数控机床进给轴以及各类多轴自动化系统。它不是单纯提供旋转动力的通用电机，而是通过闭环控制实现位置、速度和转矩的精确调节。在选型和结构校核时，工程师通常会先确认安装法兰的边界尺寸、止口直径、轴径、轴长、键槽位置以及电机总长，再核对连接器朝向是否与设备走线空间冲突。若电机侧装或倒装，还需要关注重心位置、紧固件受力以及线缆弯曲半径，避免运行中产生附加振动或接插件受力。

　　模型在外形表达上突出了伺服电机的典型工程特征：前端法兰设有安装孔位，可直接固定到设备立板、电机座或减速器输入端；机壳表面带有散热筋或平整壳体，用于维持连续运行时的热交换；顶部接线区域略高于机座，设计布线槽和防护罩时必须留出拆装余量。输出轴的台阶、中心孔以及端面细节也被保留下来，这些特征在做轴系配合、锁紧螺母布置和防呆设计时具有参考价值。对于需要搭建数字样机的人来说，这类完整外轮廓能够直接用于干涉检查，尤其是在滑台、机械手关节或分度机构中，电机尾部与周边护罩、线槽的距离往往是布局阶段最容易被忽略的问题。

　　设计思路上，该类伺服电机强调高响应与低齿槽转矩，机座刚性、轴承支撑跨距和转子惯量需要与负载惯量形成合理匹配。若负载惯量过大，即使电机额定扭矩满足要求，也可能在快速启停时出现振荡、过冲或定位时间延长。结构设计人员在使用该模型进行装配时，应同步考虑联轴器对中误差、轴端径向载荷以及电机安装面平面度。直连场景优先选用弹性联轴器补偿微小偏心；带传动场景则需控制带轮悬伸量，避免轴承承受过大侧向力。若用于垂直轴，还应确认带制动器版本的尺寸差异，因为抱闸组件通常会改变电机长度或后端外形。

　　安装边界方面，前端法兰面是主要定位基准，止口与安装孔决定了电机与机架的重复定位精度。布置螺钉时要预留内六角扳手的操作空间，顶部连接器附近也要保留插头插拔和线缆弯折区域。若设备需要频繁维护，电机周围不宜被线槽、阀岛或机架型材完全包围，否则后期拆装会非常困难。散热条件同样不能忽视，伺服电机在高频启停和低速大扭矩工况下温升明显，机壳周围应保留空气流通空间，避免紧贴热源或被封闭在无通风的护罩内。

　　在三维建模与设备布局工作中，这类模型的价值不只在于外观展示，更在于帮助工程师完成真实的空间约束判断。通过将电机、减速器、联轴器、导轨和工作台组合到同一装配体中，可以提前发现轴系高度不匹配、法兰孔位冲突、线缆方向错误以及维护空间不足等问题。对于结构设计人员，模型可用于电机座开孔、加强筋布置和护罩轮廓设计；对于电气设计人员，顶部接插件位置有助于规划动力线、编码器线和制动电阻的走线路径；对于设备选型人员，外形尺寸与安装基准则是评估多轴排布是否合理的直接依据。

　　从系统集成角度看，伺服电机的选型不能只看单一功率或额定转速，还要结合机械传动效率、负载质量、丝杠导程、减速比、运行节拍以及定位精度综合计算。该模型所对应的电机结构适合中小功率、高响应的应用场合，尤其在需要频繁正反转、准停和低速平稳运行的机构中更能体现优势。实际设计时，应将三维外形与样本参数共同使用：外形负责解决安装、干涉和维护问题，参数负责解决扭矩、惯量、转速和热容量匹配问题。只有把机械边界与控制需求同时纳入考虑，伺服系统才能在设备中长期稳定运行。
