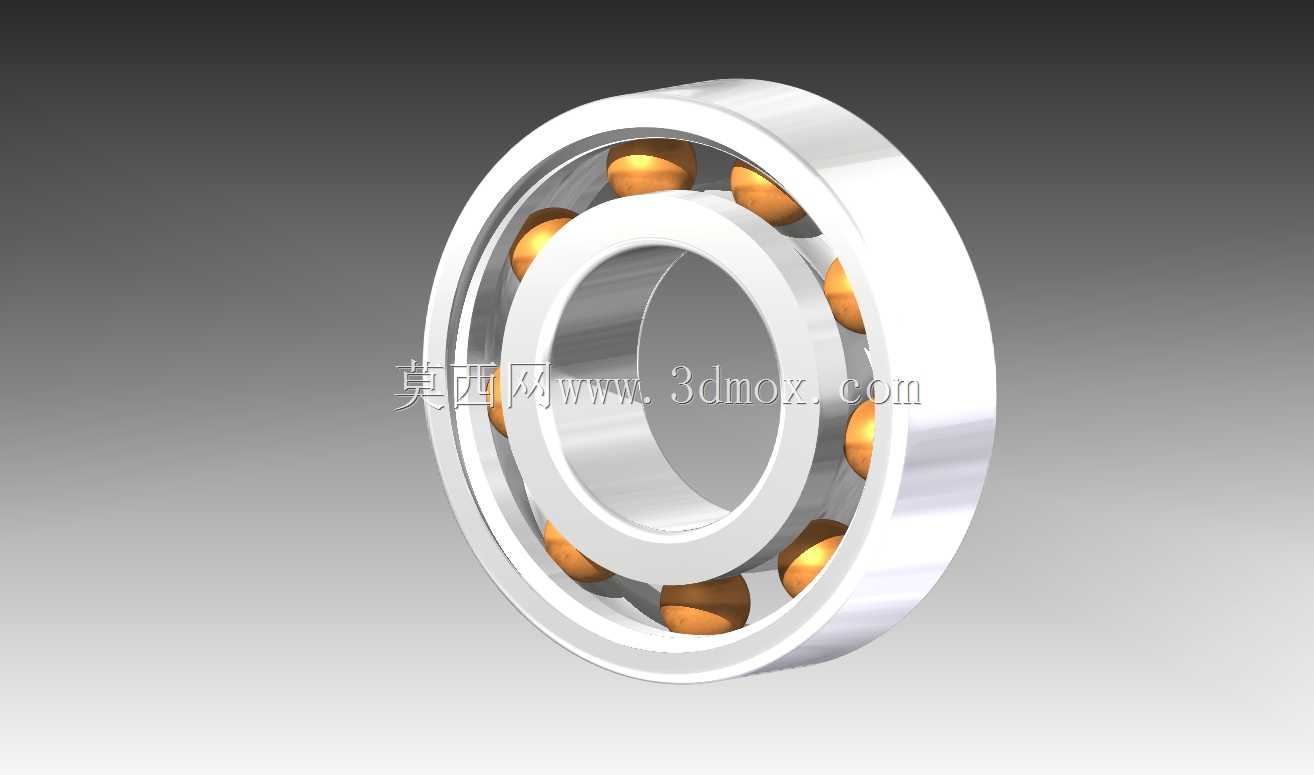

6205型深沟滚珠轴承三维结构模型

　　在常规旋转类机械的传动支承结构中，6205规格的深沟滚珠轴承是应用覆盖范围极广的一类基础零件，从中小型电机输出端、输送机托辊支承、机床进给轴辅助支承，到家用机电产品、农用机具的旋转部位，都能见到这类轴承的应用场景。这类轴承的核心作用是为旋转轴提供径向支承，同时可承受一定比例的双向轴向载荷，通过内圈、外圈与滚动体之间的滚动摩擦替代传统滑动摩擦，大幅降低轴系运转过程中的阻力损耗，同时将轴系的径向跳动、轴向窜动控制在设计允许的公差范围内，保证轴上安装的齿轮、带轮、叶轮等执行部件的运转精度。

　　从结构设计逻辑来看，该轴承采用最经典的深沟球轴承构型，内圈与轴采用过盈配合安装，内圈外径面加工有连续光滑的弧形滚道，外圈与设备轴承座孔采用过渡或过盈配合，内径面对应位置加工有同曲率的弧形滚道，内外滚道之间均匀排布球形滚动体，滚动体之间设置冲压保持架将各钢球均匀分隔，避免滚动体在运转过程中相互接触摩擦，同时保证每个滚动体在滚道内均匀承载，不会出现载荷集中导致的早期点蚀失效。

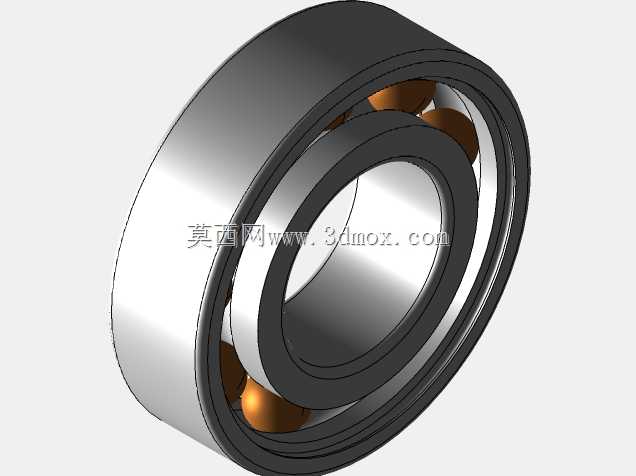

　　该型号轴承的外形尺寸严格遵循通用标准，内径25mm、外径52mm、宽度15mm，安装边界清晰，设计选型时无需额外定制非标准安装位，适配所有标注6205轴承安装位的设备结构。建模过程中严格还原了各部件的配合关系：内圈与轴的配合面公差、外圈与座孔的配合面公差均按照通用机械设计规范设定，滚道曲率半径与钢球直径的匹配关系符合实际轴承的接触角设计要求，保持架的兜孔间隙、滚动体与滚道的初始接触状态都按照实际装配关系还原，可直接用于轴系装配的干涉检查、运转模拟演示，也可作为机械设计教学、设备维修拆解演示的直观模型使用。

　　在实际设备维护场景中，这类标准件的三维模型还可用于维修工位的装配指导，帮助维修人员快速识别轴承安装方向、确认配合面位置，避免野蛮装配导致的轴承滚道损伤、保持架变形等问题；在新设备设计阶段，调用该模型可快速完成轴承位的结构校核，确认轴肩高度、轴承座挡边尺寸是否符合安装拆卸要求，避免出现设计完成后轴承无法装配、拆卸空间不足的问题。
