威德福红色工业液压动力单元结构

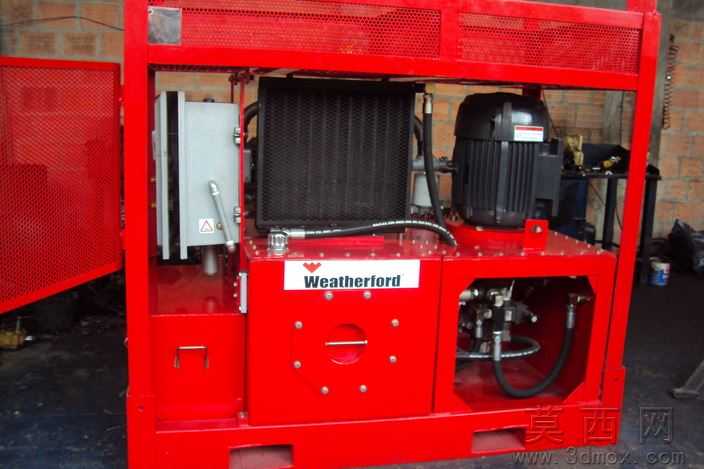

本模型为工业级液压动力单元三维建模作品，整体采用模块化集成式设计思路，将动力元件、控制元件、执行辅助元件全部整合在一体式红色钢制机架内部，最大化缩减设备占地面积，适配油田、工业现场等狭小作业空间的部署需求。建模过程中首先搭建整体方管焊接机架的主体框架，机架采用镂空网格防护设计，顶部设置通风格栅保障内部散热效率，侧面开设可开启式检修门，门板做折弯加强处理并配备嵌入式拉手，兼顾防护性能与日常维护的便捷性。机架表面采用亮红色工业烤漆材质，还原实物漆面的哑光金属质感，边角处做倒角过渡处理，避免尖锐棱角带来的作业安全隐患。内部结构建模严格遵循实物布局逻辑，左侧区域布置电气控制箱，箱体做浅灰色喷塑材质处理，表面设置启停按钮、状态指示灯与安全锁具，控制箱旁预留走线槽与接线端子排的安装位置，所有线缆采用黑色波纹管护套建模，还原工业现场布线的规整性。中部核心区域依次布置散热系统与驱动电机，散热器采用黑色铝制翅片结构建模，搭配金属管路与快插接头连接，还原冷却回路的走向逻辑；驱动电机采用黑色铸钢外壳材质，表面还原散热筋、铭牌、接线盒等细节结构，电机输出端通过联轴器与下部的液压泵组连接，泵组周边布置高压球阀、溢流阀、压力传感器等控制元件，所有液压管路采用无缝钢管建模，接头处做六角卡套结构细节还原，管路走向遵循横平竖直的工业布线规范，同时预留合理的安装操作空间。下部油箱区域做一体化焊接结构建模，油箱正面设置液位计、清洗口盖板，盖板采用圆形嵌入式设计，周边均匀布置紧固螺栓细节，油箱表面粘贴威德福品牌标识，还原实物的品牌视觉特征。建模过程中对所有标准件如螺栓、铰链、锁具、接头等均做参数化建模，可直接导出用于生产加工的工程图纸，各部件之间保留真实的装配间隙与运动干涉校验空间，整体模型装配层级清晰，可单独拆解每个子部件进行结构优化与二次设计，材质渲染阶段针对金属漆面、铸钢电机、铝制散热器、橡胶油管等不同材质分别调整粗糙度、反光度、金属度参数，最终渲染效果高度还原实物的工业质感，可用于产品展示、装配培训、方案演示等多个场景。
