RC动力单元散热壳体结构设计

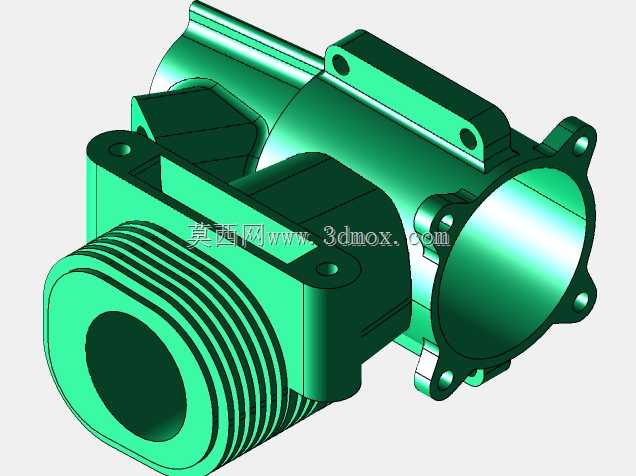

　　这款RC动力单元的壳体结构，主要面向遥控模型动力系统的应用场景，适配小比例燃油或电动RC模型的动力输出端安装需求，在模型车、航模以及小型船模的动力舱布局中都能找到对应的适配位置。从实际使用角度出发，这类壳体首先承担的是动力核心部件的防护与定位作用，内部的圆柱形腔体用于容纳定子、转子或者气缸活塞组件，腔体的内径公差需要配合核心部件的外径做过渡配合设计，避免动力运转过程中出现部件窜动，同时保证核心部件与壳体内壁的贴合度，最大化热传导效率。

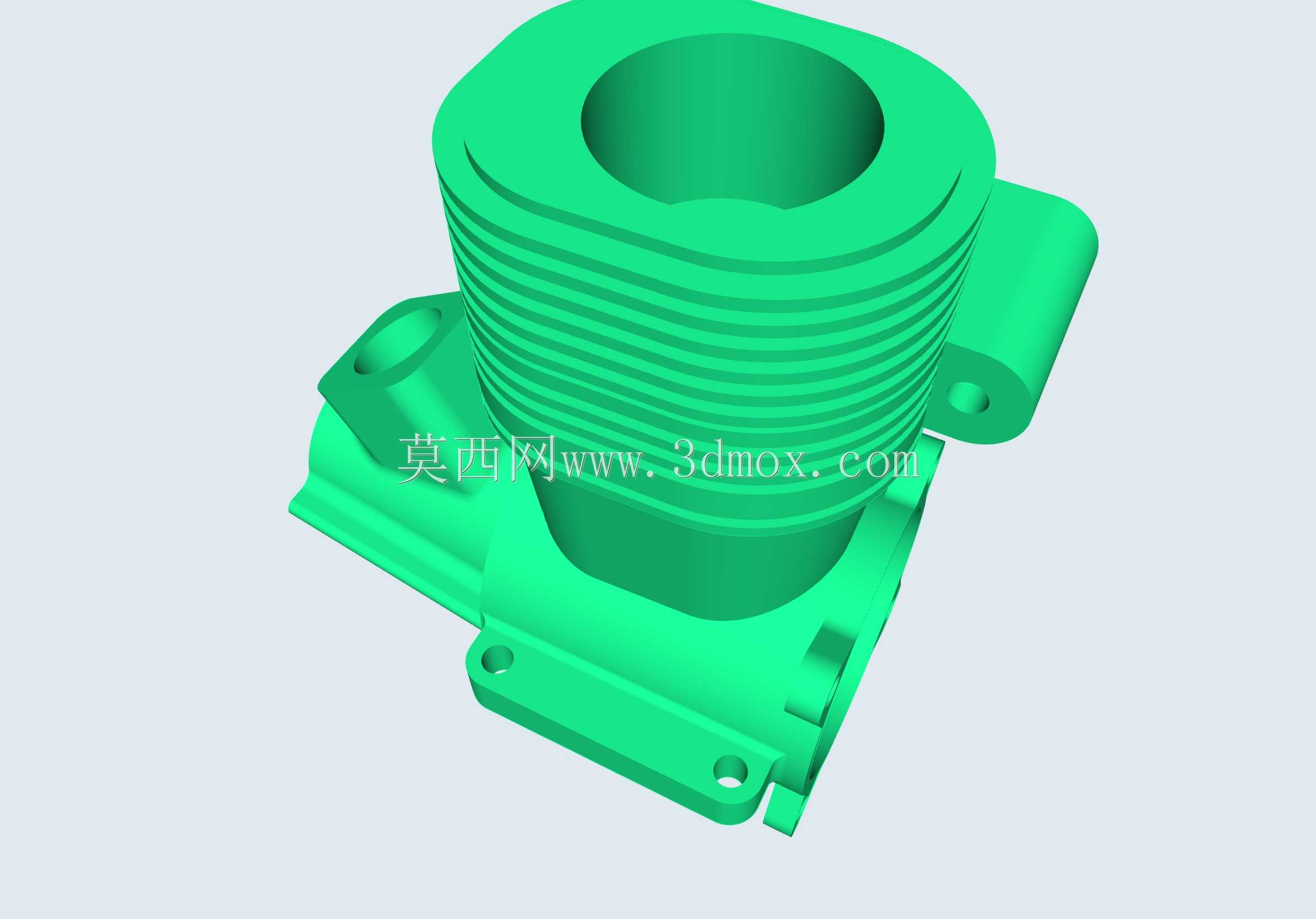

　　壳体外侧周向布置的多层环形散热鳍片，是整个结构的核心功能设计之一，动力单元在高负载运转时会产生大量热量，尤其是RC模型常处于短时间高功率输出的工况，鳍片的排布方向顺着模型行进时的气流方向设置，当模型高速移动时，迎面气流可以顺着鳍片之间的间隙快速流过，带走壳体表面积聚的热量，避免核心部件因温度过高出现性能衰减或者烧损。鳍片的厚度与间距经过匹配设计，既保证足够的散热接触面积，也不会因为鳍片过密导致气流阻力过大，同时兼顾壳体整体的轻量化要求，避免额外增加模型的无效负载。

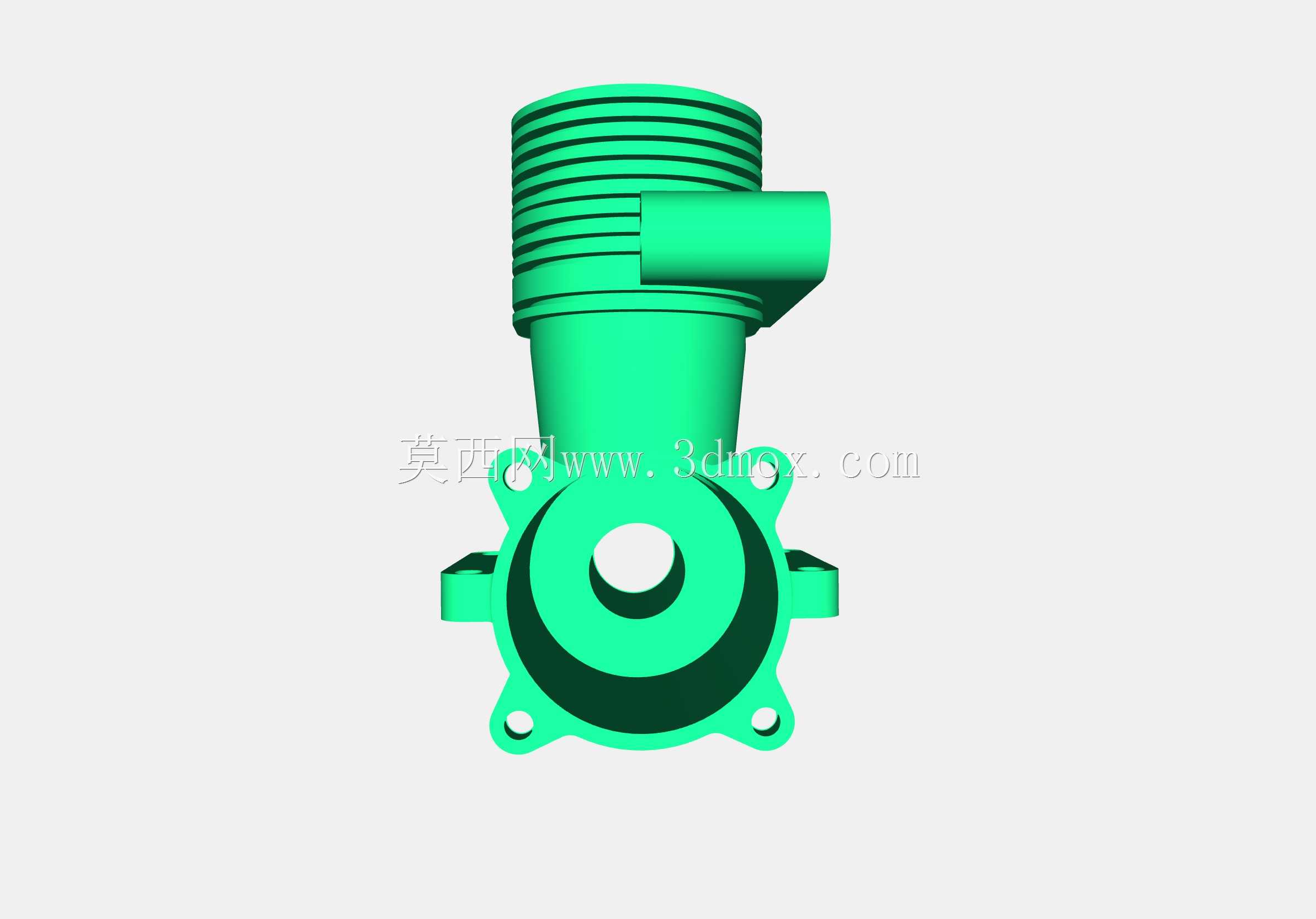

　　底部的安装基座是整个部件与模型机架连接的核心结构，基座上预留的多个安装孔位，对应不同型号RC模型机架的安装点位，孔位周边做了局部加厚处理，避免安装锁紧时应力集中导致基座开裂，基座的平面度需要控制在合理公差范围内，保证壳体安装后与机架的贴合度，减少动力运转时产生的振动传递。基座与上部筒体的连接位置做了圆弧过渡处理，既提升结构的整体刚性，也避免应力集中在连接转角处，在模型发生碰撞或者剧烈颠簸时，能够分散冲击力，降低壳体断裂的风险。

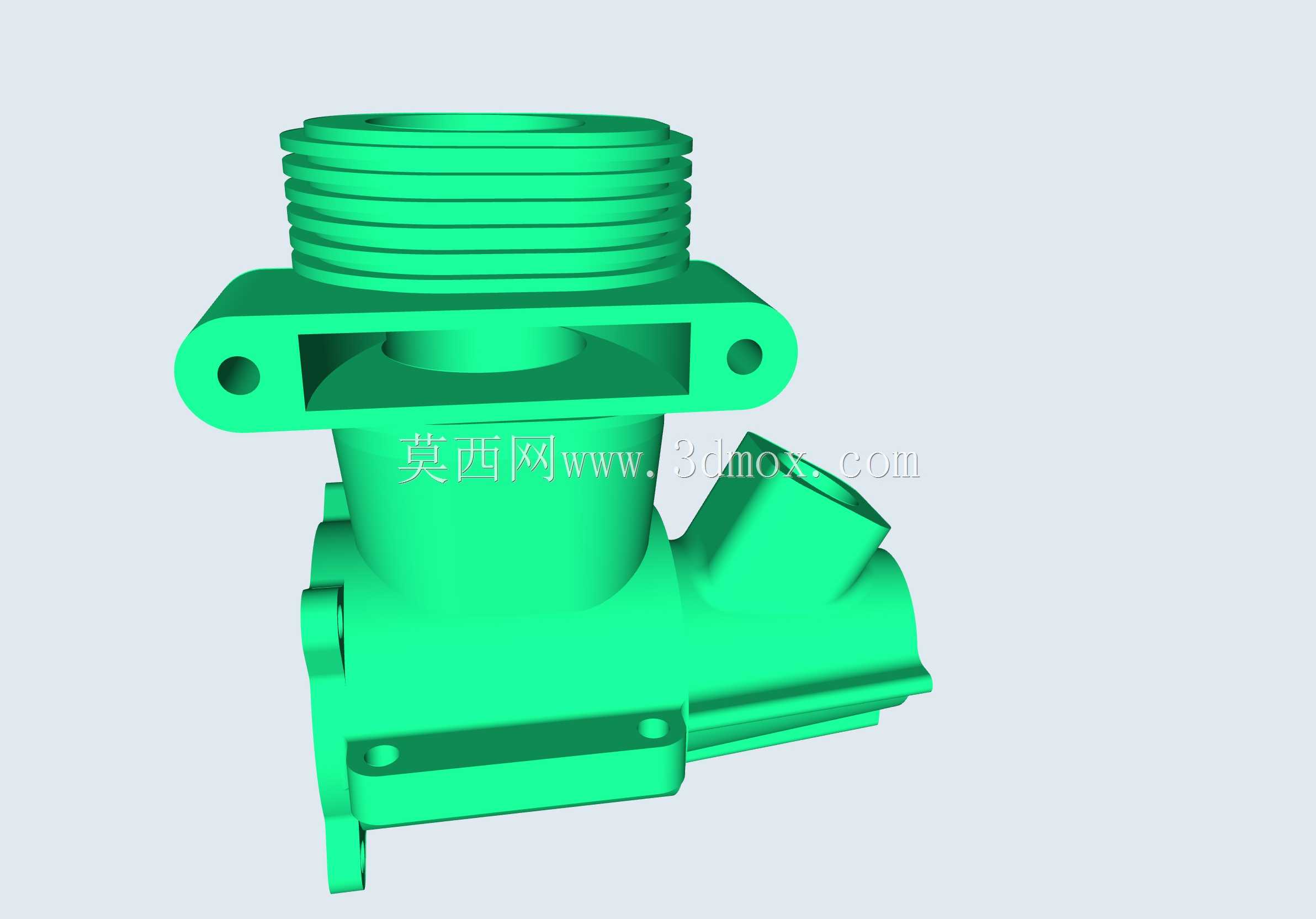

　　筒体侧面延伸出的凸台结构，用于安装动力单元的附属配件，比如供油管路、接线端子或者传感器固定座，凸台上的预留孔位可以直接通过螺丝固定附属部件，不需要额外增加安装支架，简化动力舱的整体布局。凸台与筒体的连接位置同样做了加强筋处理，避免附属部件在振动环境下出现松动脱落。

　　从设计思路上看，整个结构优先平衡了散热效率、结构强度与轻量化三个核心需求，没有多余的冗余结构，每一处几何特征都对应实际的使用功能。在安装边界上，需要注意壳体上部筒体的外径尺寸，要匹配模型动力舱的预留安装空间，避免与周边的传动部件、车架结构发生干涉；底部安装基座的孔位间距，需要对应机架上的安装孔位置，安装时需要在结合面添加薄型减震垫片，进一步缓冲动力运转产生的振动，同时提升热传导的均匀性。

　　在实际装配过程中，核心部件装入腔体后，需要在接触面上均匀涂抹导热硅脂，填充部件与壳体之间的微小间隙，进一步提升热传导效率，让核心部件产生的热量能够快速传递到外侧的散热鳍片上。壳体的材质一般选用导热性较好的铝合金材质，通过压铸工艺成型后再做精加工，保证各个安装面与孔位的尺寸精度，既满足轻量化要求，也具备足够的结构强度，能够承受RC模型使用过程中的冲击与振动载荷。这类结构的设计细节，直接影响动力单元的持续输出能力与使用寿命，尤其是在长时间高负载的竞赛场景下，散热结构的效率往往决定了动力系统的稳定性，合理的鳍片设计与安装结构，能够让动力单元在持续高转速工况下保持稳定的工作温度，避免因为过热导致的动力下降或者部件损坏。
