微拉力驱动电机结构设计方案

　　在精密张力控制类设备的设计选型过程中，这类微拉力驱动单元往往是决定整套机构运行稳定性的核心部件，常见应用场景覆盖薄膜收卷张力调节、细径线材绕制张力控制、精密传感器测试加载、小型医疗耗材输送等对拉力输出精度要求较高的工况，区别于常规动力输出电机，这类部件的核心设计目标并非追求高功率密度或者大扭矩输出，而是在极小的拉力输出区间内保持稳定的力矩传递，避免输出波动导致被牵引工件出现拉伸变形、张力松弛甚至断裂的问题。

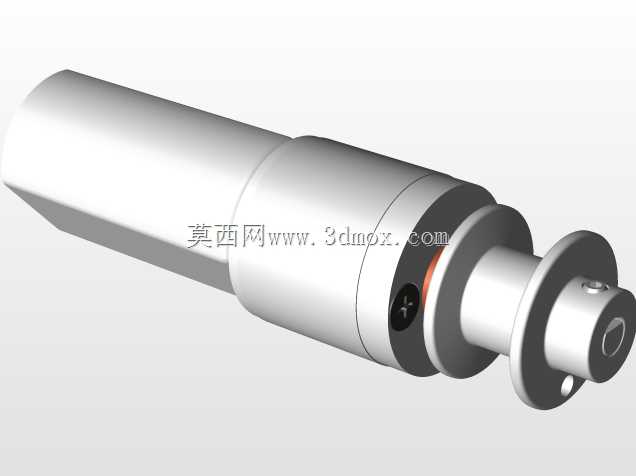

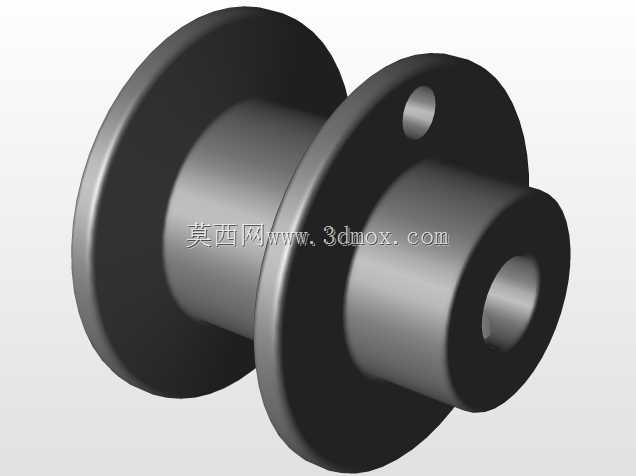

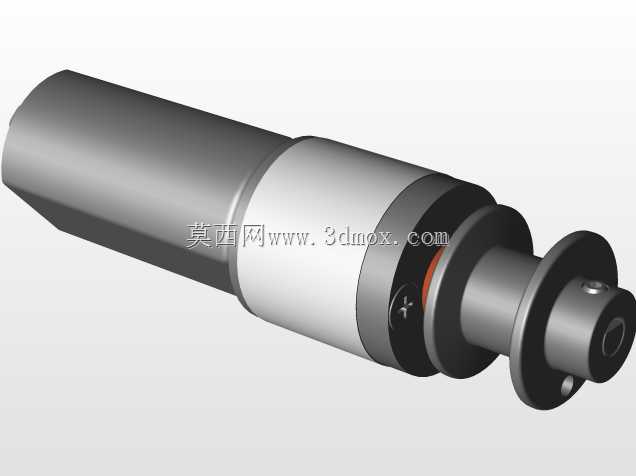

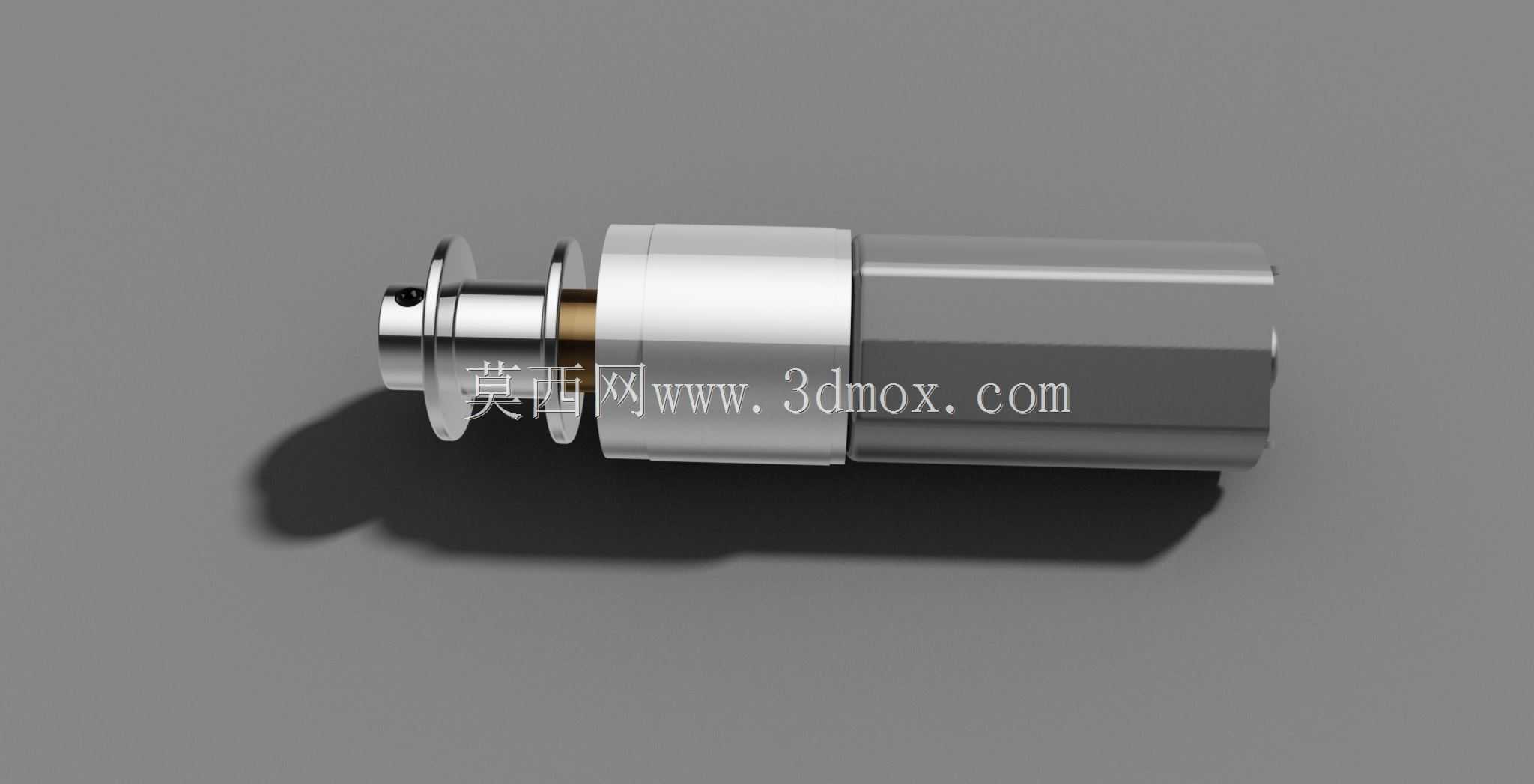

　　从结构设计思路来看，该驱动单元采用同轴式布局，将动力输出段、传动衔接段、安装定位段沿轴向依次排布，最大限度压缩径向安装空间，适配小型化设备内部局促的装配环境。输出轴端采用带定位卡槽的轴头设计，可直接匹配绕线轮、牵引辊等负载连接件，无需额外加装联轴器即可完成动力传递，减少传动链路的间隙累积，保证拉力输出的响应速度。轴伸部位的台阶结构可作为负载安装的轴向定位基准，装配时只需将负载抵靠台阶面即可完成轴向位置确定，降低现场装配的调试难度，也能避免长期运行过程中负载出现轴向窜动影响拉力控制精度。

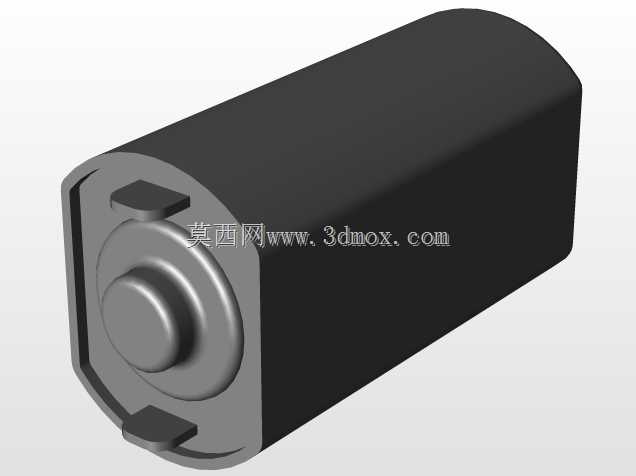

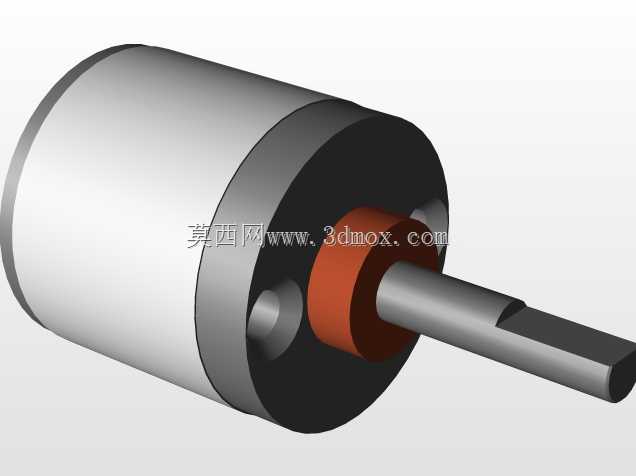

　　安装边界方面，该单元的主体外壳采用两段式圆柱结构，靠近输出端的金属外壳段可作为径向安装基准，设计配套安装座时可直接采用抱紧式固定结构，无需在外壳上额外加工安装孔位，避免破坏壳体结构强度同时简化安装座的加工工艺。输出轴的直径参数适配常规小型牵引负载的安装孔尺寸，轴伸长度预留足够的负载安装空间，平台位置的设计可配合卡簧完成输出端的轴向限位，防止传动过程中轴系出现窜动。动力段采用多边形外壳结构，既可以增加壳体的散热面积，提升长时间低负载运行的散热效率，也可在安装时配合止转平面，避免电机本体在输出扭矩反作用力下出现跟转问题。

　　实际工况应用中，这类微拉力电机通常搭配张力反馈元件形成闭环控制，额定电压下的空载电流参数可作为前期调试时判断传动链路是否存在卡滞的参考依据，空载状态下的转速参数可匹配牵引辊直径换算出最大线速度，为整套设备的运行节拍设计提供数据支撑。负载转速区间经过专门调校，适配微拉力工况下的低速稳定运行需求，避免转速过高导致拉力控制响应滞后，也不会因为转速过低出现输出扭矩脉动的问题。

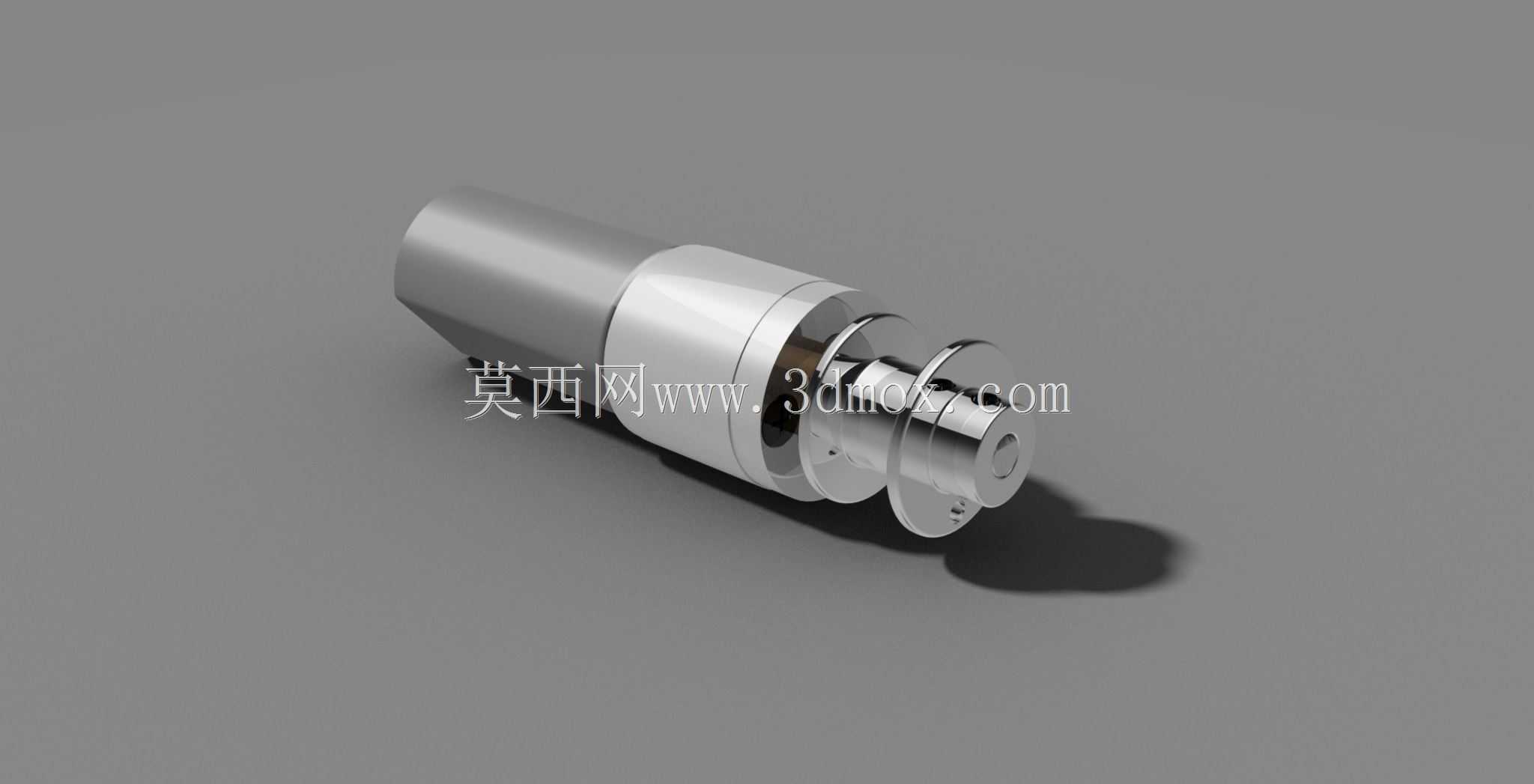

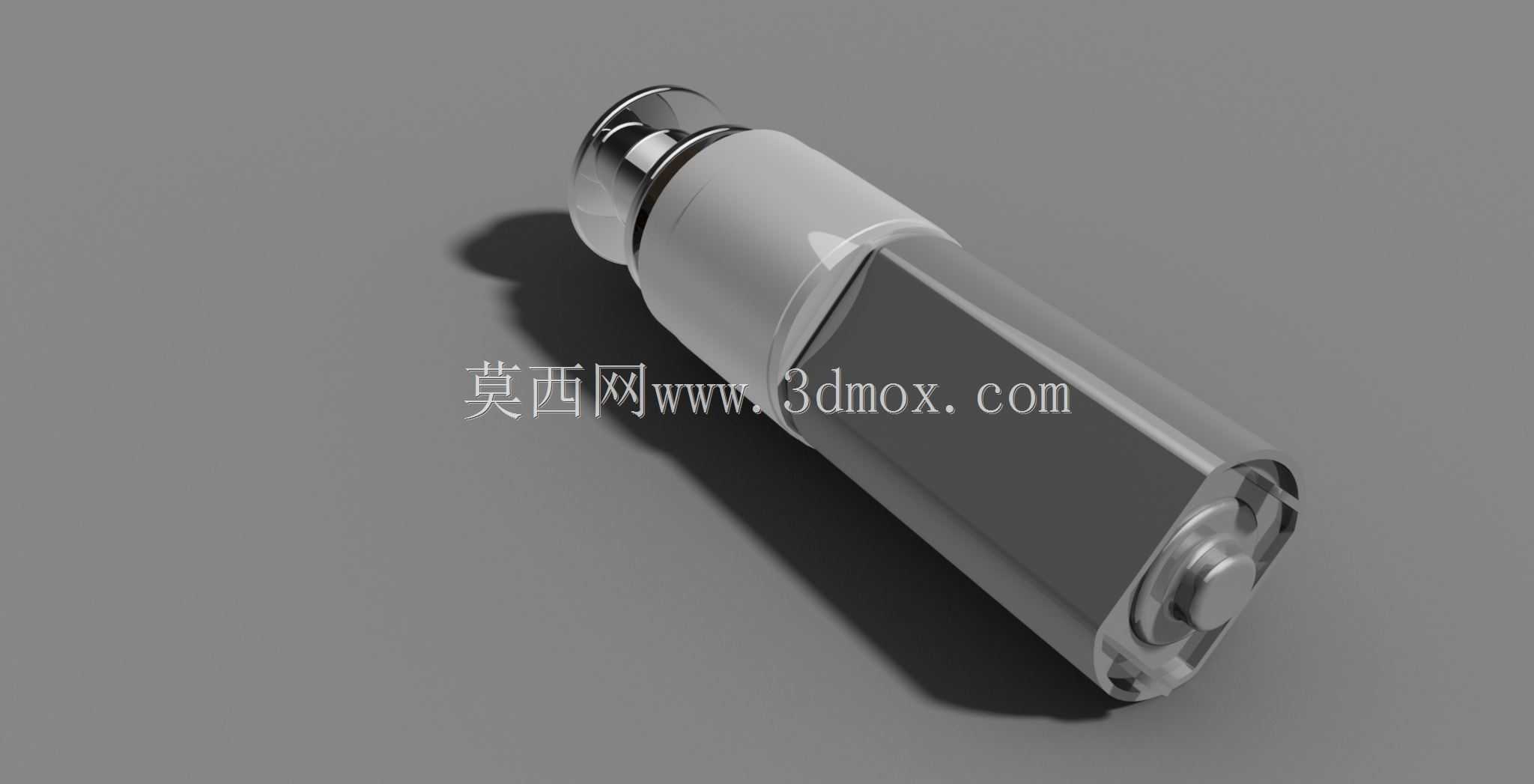

　　从三维建模的角度来看，该模型完整还原了各部件的装配关系，轴系零件的配合公差、壳体的衔接止口、输出端的卡槽结构都做了精准复刻，设计人员在进行整机布局时可直接调用该模型完成干涉检查，提前验证安装空间是否充足，也可基于该模型的安装接口尺寸配套设计安装支架、负载连接件等周边结构，减少重复建模的工作量。建模过程中对轴类零件的倒角、壳体的表面处理纹理、传动段的衔接缝隙都做了符合实际加工工艺的处理，并非理想化的无公差模型，导入装配环境后可更真实地模拟实际装配效果，避免设计阶段出现理论装配可行但实际装配干涉的问题。

　　在设备维护层面，该结构的同轴式设计拆解难度较低，输出端的传动部件可单独拆卸更换，无需拆解整个电机本体，降低后期维护成本。外壳的密封结构可适配常规工业车间的使用环境，防止粉尘进入传动间隙导致输出卡滞，影响拉力控制精度。这类驱动单元的选型过程中，不能单纯以功率、扭矩作为选型依据，需要重点关注低速运行下的扭矩稳定性、轴向窜动精度、安装接口的适配性，该模型的结构设计恰好覆盖了这些核心选型要点，可作为同类微拉力驱动机构设计的参考范本，帮助设计人员快速完成方案迭代，缩短整机开发周期。
