笔记本散热支撑双风扇冷却器结构设计

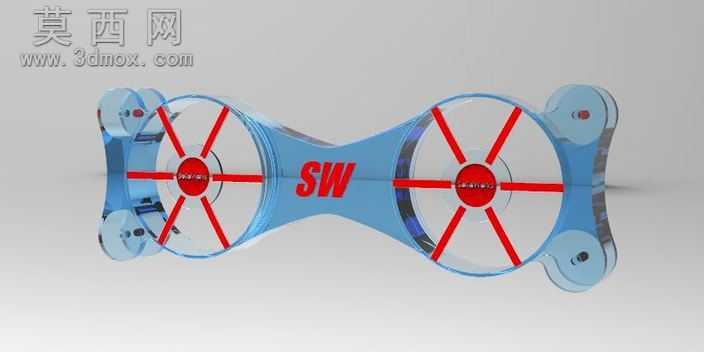

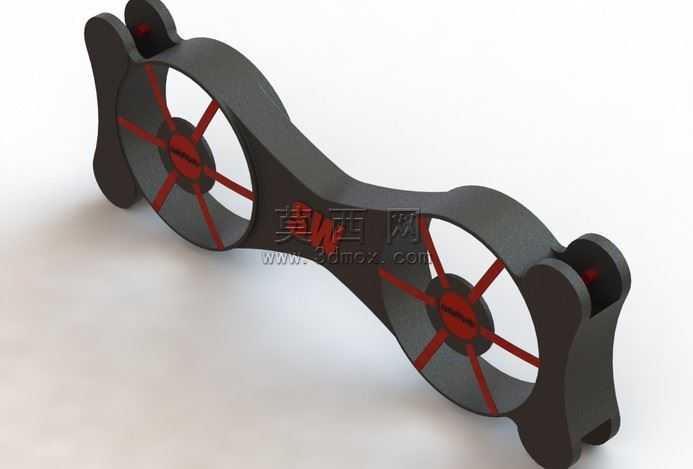

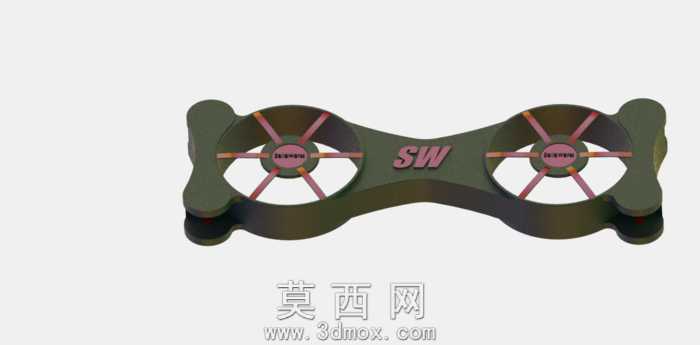

本作品为笔记本配套的风冷式冷却支撑托架，整体采用一体化流线型结构设计，建模过程中先绘制主体轮廓草图，通过拉伸、倒圆角等基础特征构建出两端对称的环形风扇安装位，中间连接臂采用渐变截面设计，既保证整体结构强度，又兼顾轻量化与视觉美观度。两端环形结构内部设计六辐式扇叶支撑骨架，骨架与环形外圈做一体化连接处理，避免装配间隙带来的结构松动问题，扇叶支撑中心预留转轴安装孔位，可直接适配标准尺寸的散热风扇组件。主体托架外侧设计弧形支撑脚，弧度经过反复调整，能够贴合笔记本底部边缘，放置时形成稳定的倾斜支撑角度，既提升打字输入的操作舒适度，又能在笔记本底部预留充足的空气流通空间，强化被动散热效果。材质渲染方面，主体结构采用哑光磨砂黑色硬质工程塑料材质，表面添加细微的颗粒质感，还原注塑工件的真实触感，扇叶支撑骨架采用亮红色半透明材质，与黑色主体形成强烈视觉对比，突出内部散热结构的设计感。建模过程中对所有连接位置做了圆角过渡处理，无尖锐棱角，避免使用过程中划伤设备或使用者，两端环形结构的内侧预留防滑胶条安装槽，可粘贴硅胶防滑垫，增大与笔记本外壳的摩擦力，防止使用过程中设备滑落。整体结构无多余冗余部件，所有特征均服务于散热与支撑两大核心功能，两个风扇位形成前后双风道布局，能够同时覆盖笔记本的核心发热区域，相比单风扇散热结构拥有更大的送风覆盖范围，倾斜支撑的设计也符合人体工学使用需求，兼顾实用性与外观设计感。
