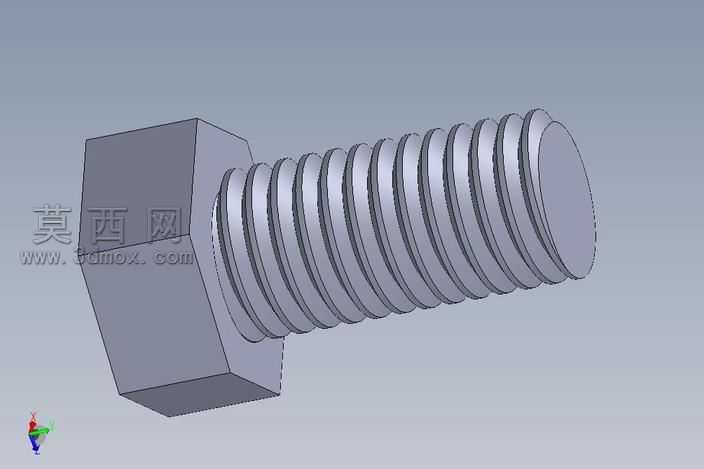

M系列外六角全螺纹螺栓三维结构设计

本作品为M系列外六角全螺纹螺栓的三维参数化建模成果，建模过程严格遵循普通螺纹的国标规范，首先在三维建模环境中绘制六角头的截面轮廓，通过拉伸特征生成六角头部实体，头部与杆部的过渡位置做了符合标准的倒角处理，避免应力集中问题。杆部建模阶段先创建光杆基体，随后通过螺旋线扫描切除的方式生成连续的三角外螺纹，螺纹牙型角、螺距、牙高参数均匹配对应M规格螺栓的标准数值，螺纹收尾处做了自然的退刀结构，还原真实螺栓的加工工艺特征。模型整体采用合金钢材质的默认渲染配置，表面设置为均匀的哑光金属质感，无多余的涂装或镀层效果，清晰呈现零件本身的几何结构。建模过程中对六角头的对边尺寸、对角尺寸、杆部直径、螺纹长度、整体长度等关键参数做了全约束定义，可通过修改参数快速生成同系列不同规格的螺栓模型，适配不同的装配场景需求。模型的几何精度控制在工业装配要求范围内，所有相邻特征之间的衔接顺滑无破面，螺纹特征连续无断牙，可直接导入装配体环境与对应规格的螺母、螺纹孔进行配合仿真，也可用于生成工程图纸、做干涉检查、力学仿真分析等后续工作。整体设计还原了标准外六角螺栓的全部结构细节，没有冗余的装饰特征，完全服务于工业设计、机械装配教学、紧固件选型演示等实际使用场景，能够帮助使用者直观理解外六角螺栓的结构特点与装配逻辑。
