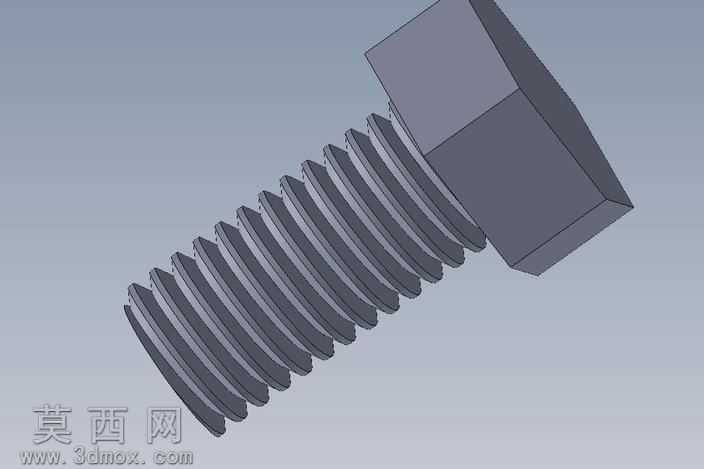

M系列外六角全螺纹螺栓三维建模作品

本模型为M系列外六角全螺纹螺栓，采用SolidWorks三维建模软件完成全参数化设计，建模过程严格遵循普通螺纹的国标参数规范，保证各部分尺寸比例符合机械设计通用标准。建模初期首先梳理螺栓的结构组成，将模型拆分为六角头部与全螺纹螺杆两个核心结构模块，优先绘制六角头部的正六边形截面草图，通过拉伸凸台命令生成六角头基体，对六角头与螺杆衔接的位置做了符合实际加工工艺的过渡圆角处理，避免应力集中的结构缺陷，还原真实螺栓的加工细节。螺杆部分的螺纹建模是本作品的核心环节，没有采用简化的贴图示意方式，而是通过螺旋线命令生成与M系列螺栓螺距、牙型角完全匹配的螺旋路径，再绘制符合三角螺纹牙型的截面轮廓，通过扫描切除命令生成完整的连续螺纹结构，每一圈螺纹的牙顶、牙底都做了微小的圆角过渡，还原实际螺纹加工后的刃口钝化效果，避免三维模型出现尖锐棱边的失真问题。材质渲染阶段选用了工业常用的碳钢材质参数，调整金属材质的粗糙度、反射率参数，模拟出表面氧化处理后的哑光金属质感，没有添加多余的装饰性材质，保证模型呈现的效果与工业现场实际使用的螺栓外观高度一致。模型整体采用1:1的真实比例建模，所有结构特征均保留完整的参数化建模历史，可直接修改螺距、公称长度、六角头对边尺寸等核心参数，快速生成同系列不同规格的螺栓模型，能够直接用于机械装配仿真、工装设计校验、产品爆炸图制作等场景。建模过程中特意规避了螺纹建模常见的牙型错位、螺旋线螺距不均、头部与螺杆同轴度偏差等问题，通过基准轴约束保证两个核心结构的同轴度误差控制在建模精度允许范围内，螺纹收尾部分也做了符合实际搓丝工艺的渐隐收尾处理，没有出现螺纹突然截断的失真结构，整体模型结构完整，细节还原度高，符合机械设计领域对标准件三维模型的使用要求，可直接导入各类机械装配体中完成虚拟装配，也可作为教学演示素材用于螺纹结构、标准件相关的机械课程讲解。
