机器人用单侧旋转破碎攻击辊结构设计

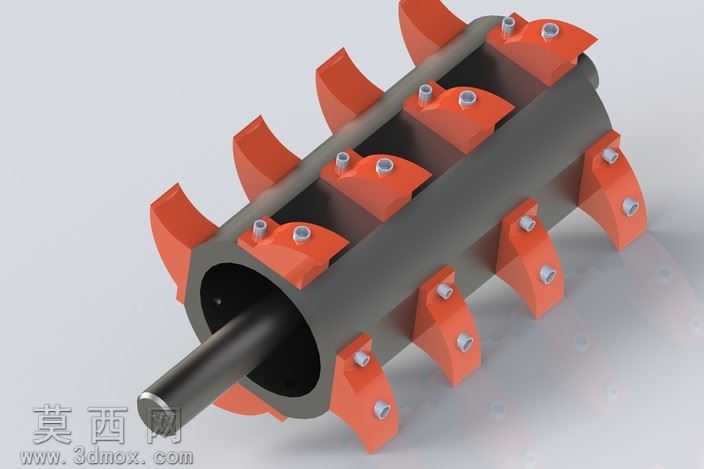

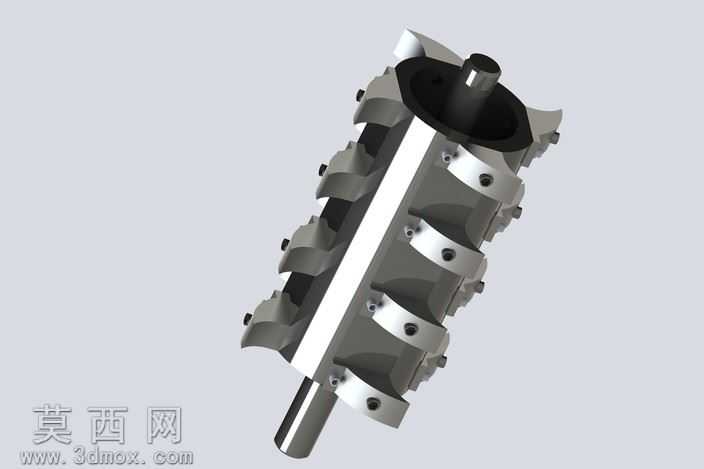

本作品为适配ROBOWAR机器人设计的单侧旋转破碎攻击辊三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，以中心圆柱辊体为核心基准，先完成中心贯通安装轴的特征绘制，轴体与辊体内腔采用同轴配合设计，预留足够的装配公差区间保证实际加工后可顺利完成压装配合。辊体主体采用中空圆柱结构设计，在保证整体结构强度的前提下有效降低部件自重，整体重量控制在8000g左右，适配机器人的负载承载范围。辊体外周采用阵列式排布设计攻击齿座，每个齿座通过内六角螺栓完成与辊体的紧固连接，齿座上搭载刀具钢材质的破碎攻击刀，攻击刀采用弧形刃口设计，单侧旋转作业时可通过刃口的切削、撞击双重作用完成破碎作业，刀具钢材质的选用保证了攻击部件的耐磨性能与抗冲击性能，可承受高频次的撞击与切削载荷。渲染阶段采用哑光金属材质模拟辊体的结构钢质感，攻击刀部分采用亮橙色硬质合金质感材质区分，螺栓紧固件采用镀锌亮面金属材质还原真实五金件的视觉效果，整体渲染光影采用柔和侧光，清晰展现每个齿座的安装位置、螺栓的排布细节以及辊体中空内腔的结构特征。设计过程中重点考量了单侧旋转作业的动平衡性能，所有攻击齿座沿辊体轴向呈螺旋错位排布，避免旋转过程中出现偏载抖动问题，同时每个齿座的安装面都做了贴合辊体外圆弧面的仿形设计，保证装配后齿座与辊体完全贴合，无装配间隙，提升连接刚性。模型完整还原了部件的所有装配细节，包括螺栓的沉头孔设计、辊体端部的限位结构、中心轴的伸出定位段，可直接用于后续的工程出图、运动仿真以及实物加工参考，整体结构经过合理性校验，不存在结构干涉问题，旋转作业时所有攻击刀的旋转轨迹统一，不会出现部件剐蹭问题，完全满足机器人搭载作业的使用需求。
