双轴可调式焊接变位工装结构设计

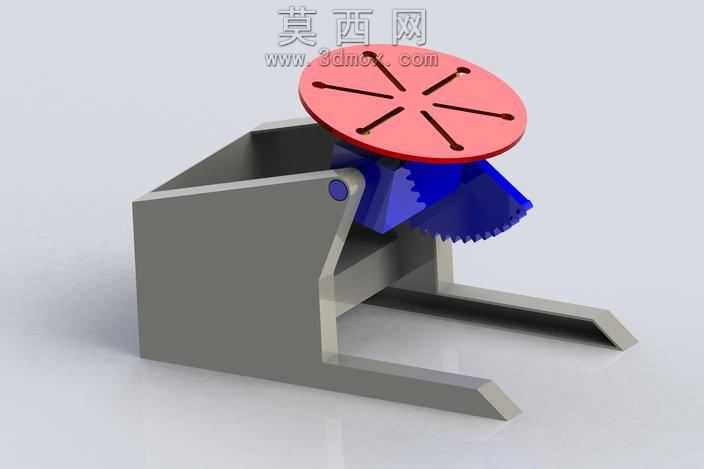

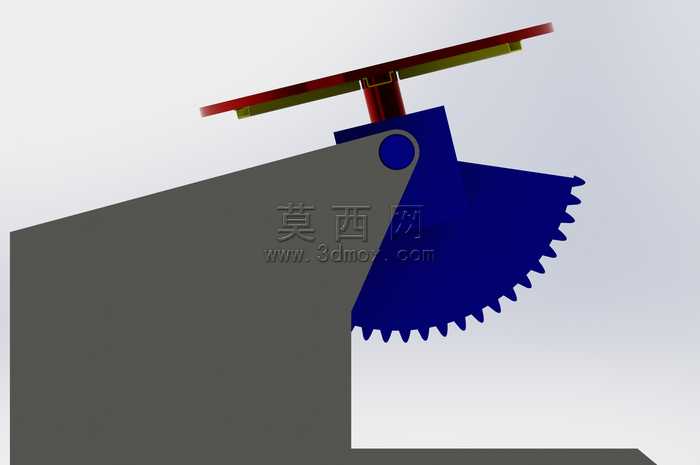

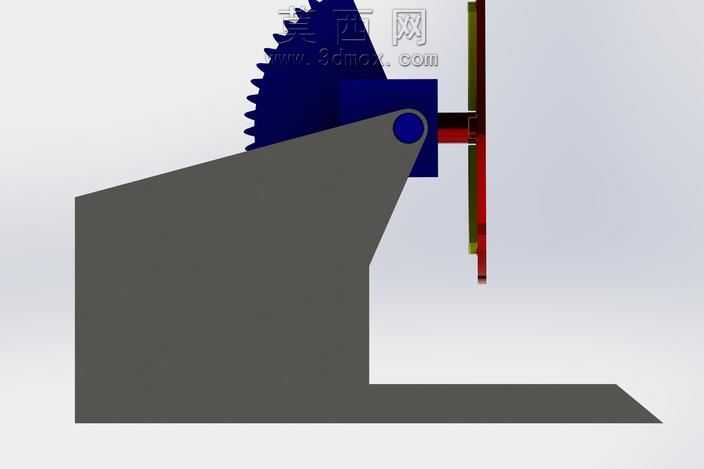

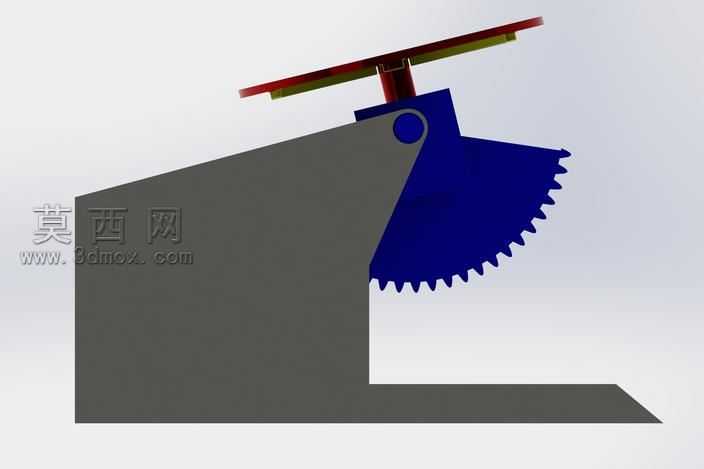

本作品为双轴位置控制型焊接变位机三维建模成果，整体采用SolidWorks完成全参数化建模与装配验证，建模过程中严格遵循机械加工工艺合理性原则，对各部件的配合公差、运动干涉情况进行了逐次校验，确保模型可直接对接后续工程出图与生产制造环节。模型主体结构分为支撑底座、倾斜驱动模组、回转工作台三大核心部分，支撑底座采用一体式折弯焊接结构设计，建模时对板材厚度、折弯圆角、底部支撑脚的防滑结构都做了精细化还原，材质赋予哑光磨砂金属质感，渲染阶段调整了环境光遮蔽参数，清晰呈现底座的结构强度与稳重感。倾斜驱动模组内置扇形齿轮传动结构，建模时还原了齿轮的齿形参数、铰接轴的装配关系，蓝色的齿轮护罩部分赋予半透明工程塑料材质，既可以直观展示内部传动结构，也还原了实际设备的安全防护设计。顶部回转工作台采用圆形盘面设计，盘面均匀分布六条T型滑槽，用于焊接工装的快速装夹定位，盘面材质赋予耐磨红色防锈涂层质感，渲染时通过高光与粗糙度参数调整，还原了金属盘面经过表面处理后的哑光耐磨质感。设计思路上，该变位机设置两个独立控制轴，一轴实现工作台360度连续回转，可带动待焊工件完成环缝焊接的周向位置调整，另一轴实现工作台0-90度范围内的角度倾斜，可将工件调整至最佳船形焊位置，有效降低焊接操作难度，提升焊缝成型质量。建模过程中对两轴的运动行程、极限位置都做了运动仿真验证，确保倾斜与回转动作无干涉，各传动部件的受力路径清晰合理，整体结构紧凑，占地面积小，可适配中小型焊接工件的变位作业需求，配套渲染效果图采用纯白影棚环境，通过三点布光突出各部件的结构层次与材质差异，完整呈现设备的外观形态与结构特征。
