四爪卡盘夹爪结构三维设计作品

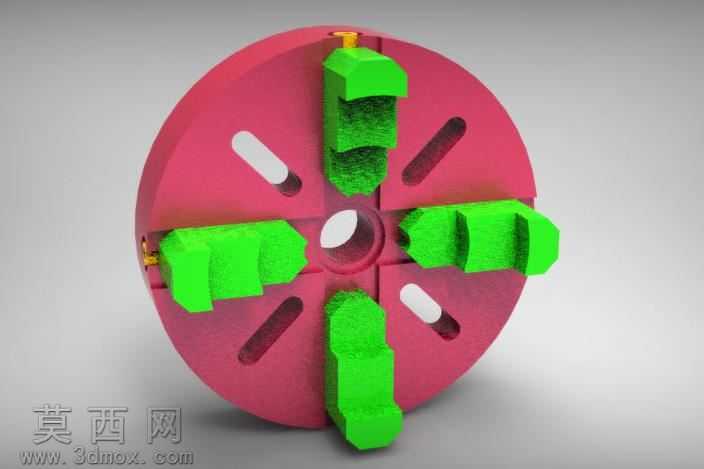

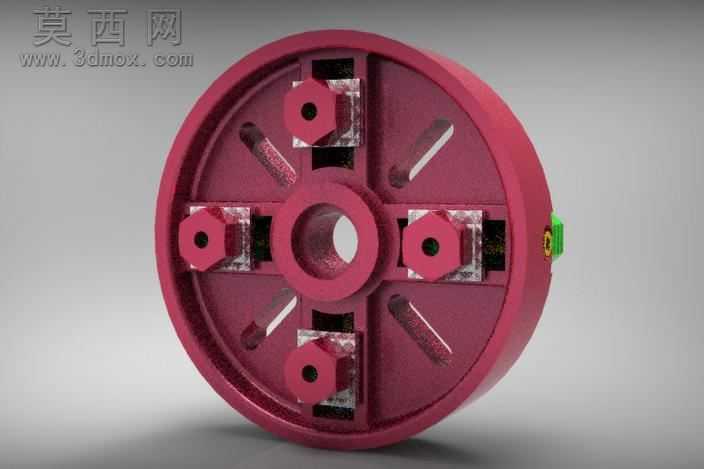

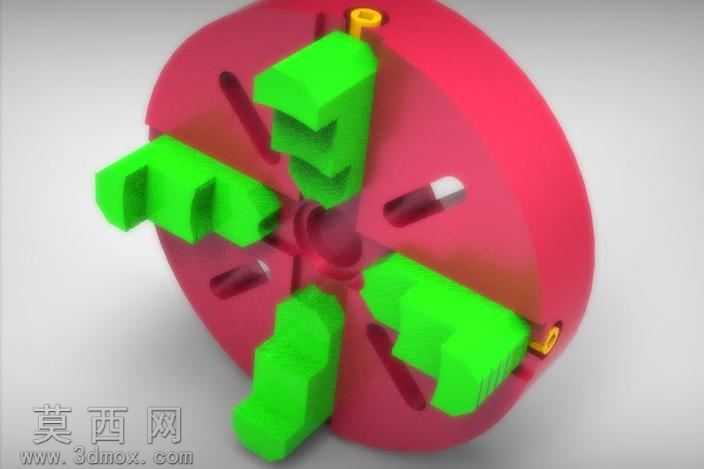

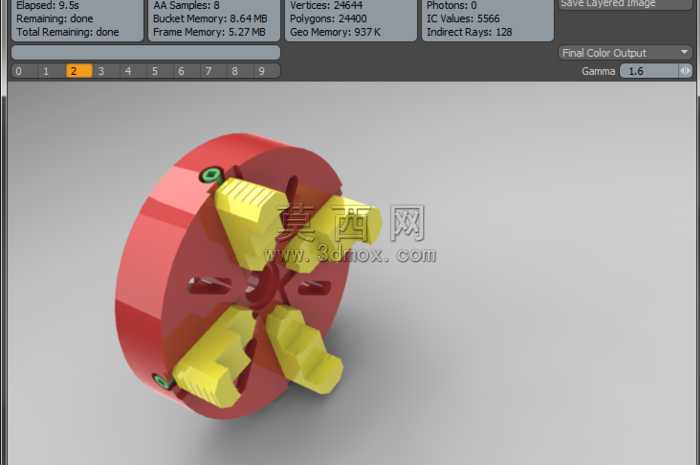

本作品为四爪卡盘的夹爪组件三维设计，整体采用参数化建模方式完成，先以卡盘基体的圆形盘面为基准进行草图绘制，盘面直径、厚度均按照常规小型四爪卡盘的通用尺寸设定，盘面预留的四个径向滑槽与夹爪底部的导向凸台做了精准的配合约束，保证夹爪可沿滑槽顺畅滑动实现夹持范围的调节。建模过程中对夹爪的阶梯式夹持面做了分段处理，不同高度的夹持面可适配不同直径的轴类、盘类待加工工件，夹爪顶部的定位凸台与盘面边缘的锁紧孔位做了同轴度约束，保证夹爪调整到位后可通过锁紧件完成固定，避免加工过程中出现夹持松动的问题。渲染阶段为盘面赋予了高饱和度的红色哑光塑料材质，模拟工业卡盘常用的漆面质感，夹爪部分采用亮绿色哑光材质，与盘面形成强烈的色彩区分，可直观展示夹爪的活动范围与结构形态，盘面边缘的锁紧小件采用黄色亮面材质，进一步突出操作点位的位置。结构设计上充分考虑了实际使用的受力情况，夹爪与滑槽的接触面积做了加宽处理，可分散夹持工件时的局部应力，避免长期使用出现滑槽变形、夹爪卡顿的问题，盘面中心的定位孔做了倒角处理，方便与机床主轴的对接安装，滑槽内部的退刀槽结构也做了还原，符合实际机械加工的工艺要求。整体设计思路围绕小型加工场景的夹持需求展开，既保证了结构的功能性与实用性，也通过色彩区分让各部件的装配关系清晰可见，可作为工装夹具设计的参考案例，也可用于机械教学中卡盘结构的演示使用。
