带侧置进气流道的涡轮结构三维设计

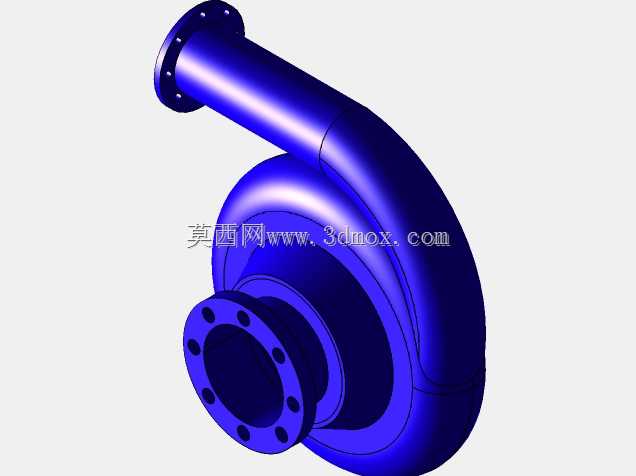

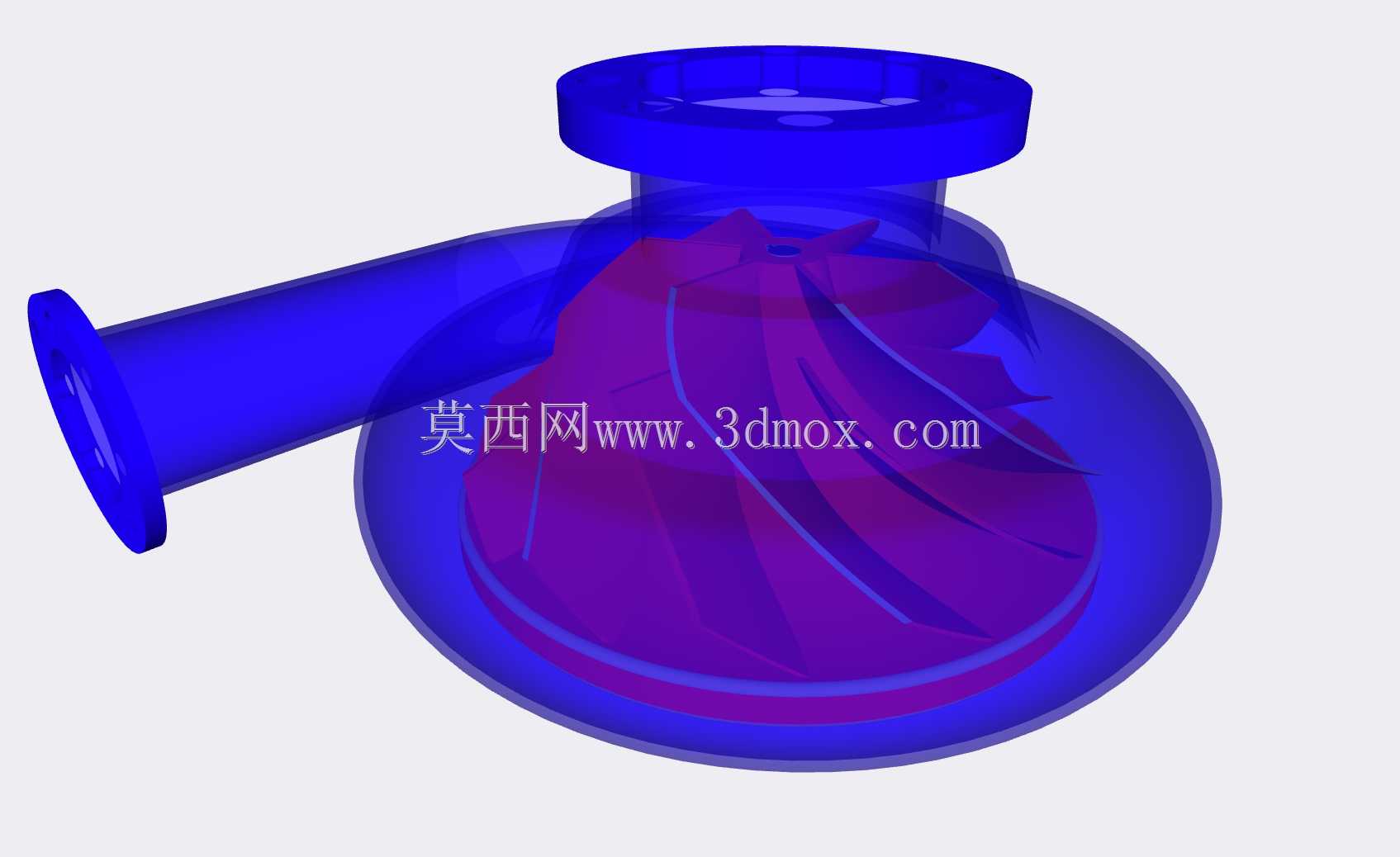

　　在流体输送与动力转换类设备的结构设计环节，涡轮作为核心能量转换部件，其流道形态、叶片曲率与壳体配合精度直接决定整套设备的运行效率与工况稳定性。日常接触的场景里，这类带侧置进气流道的涡轮结构，既会出现在小型涡轮增压单元的核心段，承担废气动能回收、压缩进气的功能，也可适配在微型水力发电装置、流体输送泵的动力端，将流体的动能、压力能转换为旋转机械能输出，或是反向通过旋转对流体做功完成增压输送。从结构细节来看，该涡轮采用侧置切向进气的壳体设计，进气端采用标准法兰连接结构，法兰端面预留足够的密封安装面，可适配常规的管路密封垫片，安装时无需额外加工转接面即可与同通径的输送管路完成对接，进气方向与叶轮旋转方向形成切向夹角，

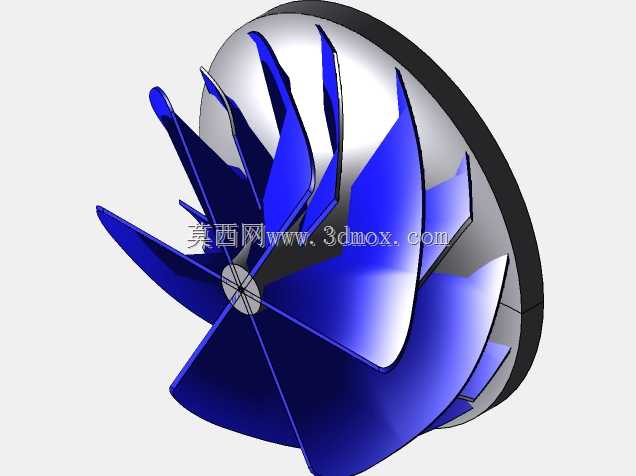

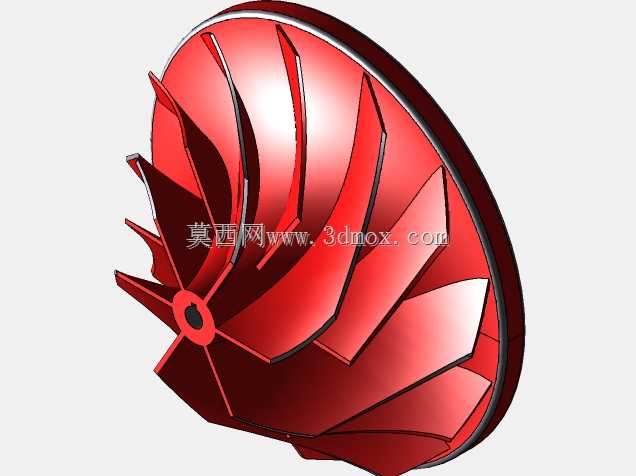

　　能最大程度降低流体进入壳体时的转向损失，让流体以更顺畅的角度冲击叶片表面。顶部的出气端采用同轴直出结构，出口法兰的安装孔位与进气端保持统一的通径规格，可直接对接下游的管路或者稳压腔结构，减少现场安装时的配件适配成本。叶轮部分采用后弯式叶片设计，叶片的曲率沿径向渐变，从靠近轮毂位置的小曲率平滑过渡到轮缘位置的大曲率，这种设计能让流体在叶片流道内的流动状态更稳定，避免局部涡流产生的能量损耗，同时叶片与壳体内壁的间隙控制在极小的范围内，减少流体从间隙处泄漏造成的效率损失，轮毂位置的中心孔预留了标准轴系安装位，可适配常规规格的传动轴，孔内预留键槽安装空间，能保证扭矩传递过程中的同轴度与连接可靠性，避免高速旋转时出现轴系窜动的问题。

　　设计过程中需要重点考量几个边界条件：首先是安装边界，整个涡轮壳体的最大外轮廓为圆形法兰结构，侧置进气管的外伸长度需要匹配设备内部的安装空间，避免与周边的管路、固定支架产生干涉，壳体上的连接筋位在保证结构强度的前提下做了轻量化处理，不会额外增加过多的整机重量；其次是工况适配边界，叶片的厚度沿径向做了等强度设计，靠近轮毂位置的叶片厚度更大，能承受流体冲击带来的最大弯矩，轮缘位置的叶片厚度适当减薄，减少流体流动时的阻力，壳体的壁厚根据不同位置的承压需求做了差异化设计，进气段与叶轮腔位置的壁厚稍大，可承受流体的脉动压力，出气段的壁厚在满足结构强度的前提下适当优化，降低整体材料成本。在实际选型适配时，需要根据设备的额定流量、

　　工作压力匹配对应的叶轮直径与流道通径，该结构的流道截面从进气口到叶轮腔位置做了渐扩设计，能让流体进入叶轮前的压力分布更均匀，避免局部流速过高造成的叶片冲蚀，同时壳体上的安装定位基准面与轴系安装孔保持严格的同轴度公差，装配时可通过基准面快速完成定位，减少装配调试的时间。对于结构设计从业者来说，这类涡轮的建模过程需要重点处理叶片曲面与壳体流道的配合关系，既要保证叶片旋转时不与壳体内壁发生刮擦，也要尽可能缩小间隙值提升效率，同时流道的所有曲面都要做平滑过渡处理，避免出现锐角或者突变的截面，防止流体在局部位置产生脱流、涡流，影响设备的运行稳定性与使用寿命。
