带辐条镂空结构法兰式钻盘结构设计

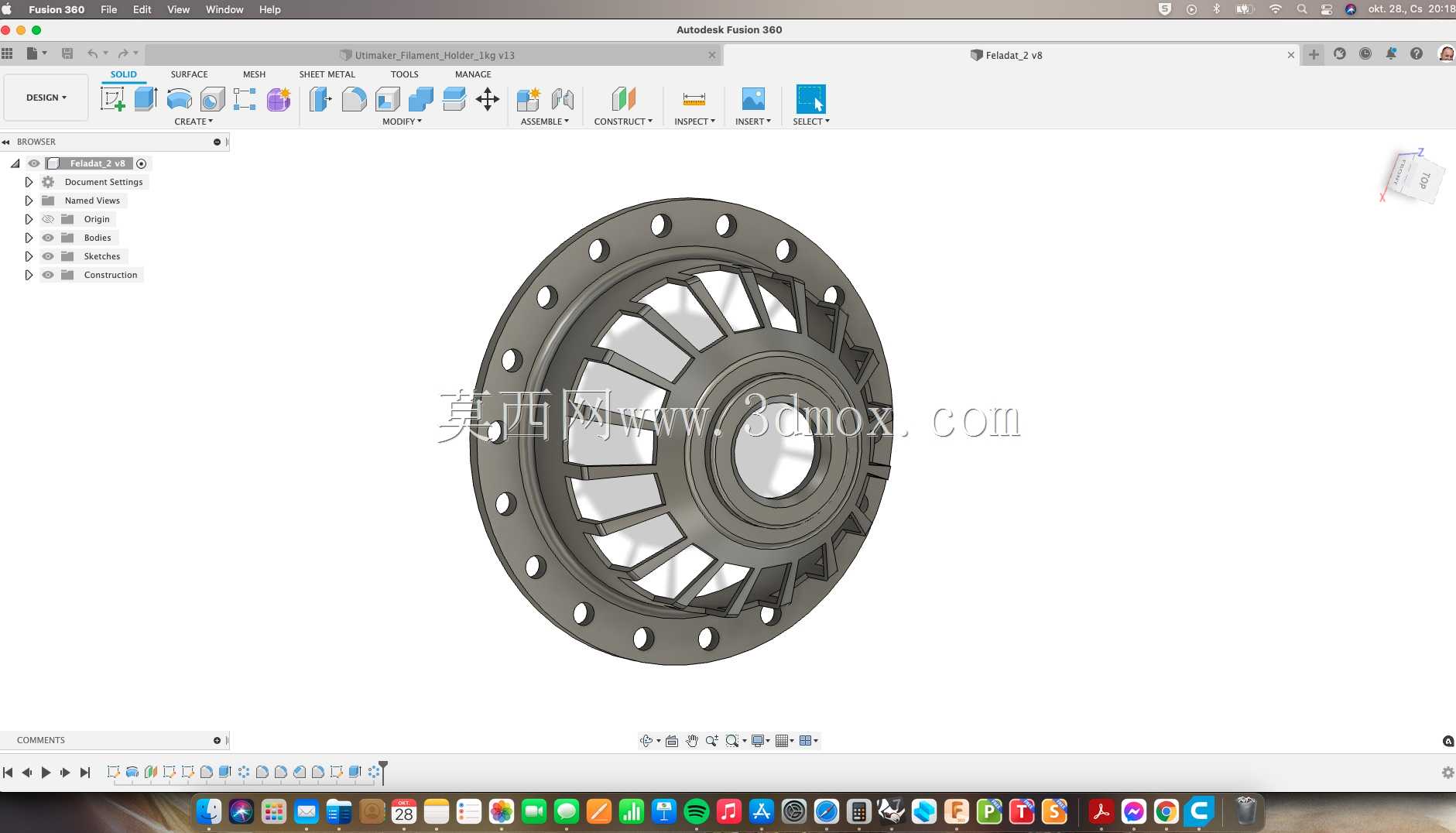

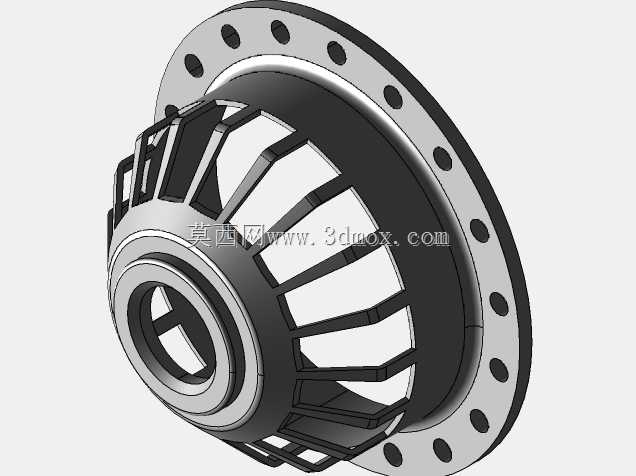

　　这款带辐条镂空结构的法兰式钻盘，是回转类加工设备与传动系统中常用的连接承载构件，日常在钻削工装台、回转分度夹具、小型动力传输单元中都能见到它的应用场景，核心作用是作为回转基体承载钻套、定位销或者传动拨叉，同时兼顾安装定位与扭矩传递的双重需求。从结构设计逻辑来看，整体采用圆盘式法兰布局，外缘均匀分布一圈贯通的安装螺栓孔，孔位的节圆直径与安装端面的止口尺寸做了匹配设计，安装时可以通过止口实现快速径向定位，再配合螺栓完成轴向锁紧，能有效避免回转过程中出现偏心窜动的问题，安装边界上预留的螺栓沉孔深度也做了控制，保证螺栓锁紧后头部不会突出盘面，避免和周边回转部件发生运动干涉。中间区域采用辐条式镂空设计，并非单纯为了减重，

　　而是在保证整体扭转刚度的前提下，减少实体材料的堆积，一方面降低了构件自身的转动惯量，让回转启停过程的动态响应更平稳，减少驱动端的负载冲击，另一方面镂空的辐条间隙也可以作为排屑或者散热通道，在钻削加工场景下，切削产生的细碎切屑可以顺着辐条间隙排出，不会堆积在盘面积存热量导致构件热变形，长时间连续作业时的尺寸稳定性更好。中心位置设置了阶梯式轴孔，孔内可以根据装配需求加装衬套或者平键槽，用来和回转轴实现周向固定，传递工作扭矩，轴孔的台阶面可以作为轴向定位基准，装配时直接抵靠轴肩就能确定钻盘的轴向安装位置，不需要额外调整定位垫片，能有效缩减装配调试的时间。辐条的截面采用了变厚度设计，靠近中心轴孔的位置厚度更大，向外缘法兰方向逐渐过渡减薄，

　　这种变截面设计是根据扭矩传递的应力分布规律做的优化，扭矩从中心轴输入时，靠近轴心的位置承受的剪切应力更大，增加该区域的材料厚度可以提升结构强度，向外缘方向应力逐渐降低，适当减薄厚度不会影响整体承载能力，还能进一步控制构件自重。盘面的平面度与两端面的平行度在设计时做了公差约束，作为定位安装基准的端面，平面度公差控制在合理范围内，保证安装后钻盘的端面跳动量满足使用要求，避免搭载的钻套或者定位元件出现偏斜，影响加工或者传动精度。在实际选型适配时，需要重点核对外缘安装孔的节圆直径、中心轴孔的配合公差、以及钻盘的整体厚度这几个核心安装边界尺寸，确保和配套的回转轴、安装基座的尺寸匹配，同时也要根据实际传递的扭矩大小、回转转速范围，

　　确认辐条的结构强度是否满足工况需求，高转速场景下还要做动平衡校验，避免高速回转时产生振动。这类镂空辐条式的钻盘相比实体圆盘结构，在同等承载能力下自重更低，转动惯量更小，更适合需要频繁启停、正反转切换的回转工况，在小型专用钻床的分度工作台、自动化装配线的回转工位、以及小型传动系统的连接法兰盘场景中都有很高的适配性，结构上没有复杂的异形曲面，常规的机加工工艺就可以完成生产，加工成本可控，后期维护也只需要定期检查连接螺栓的锁紧力、轴孔配合面的磨损情况即可，不需要复杂的维护操作。
