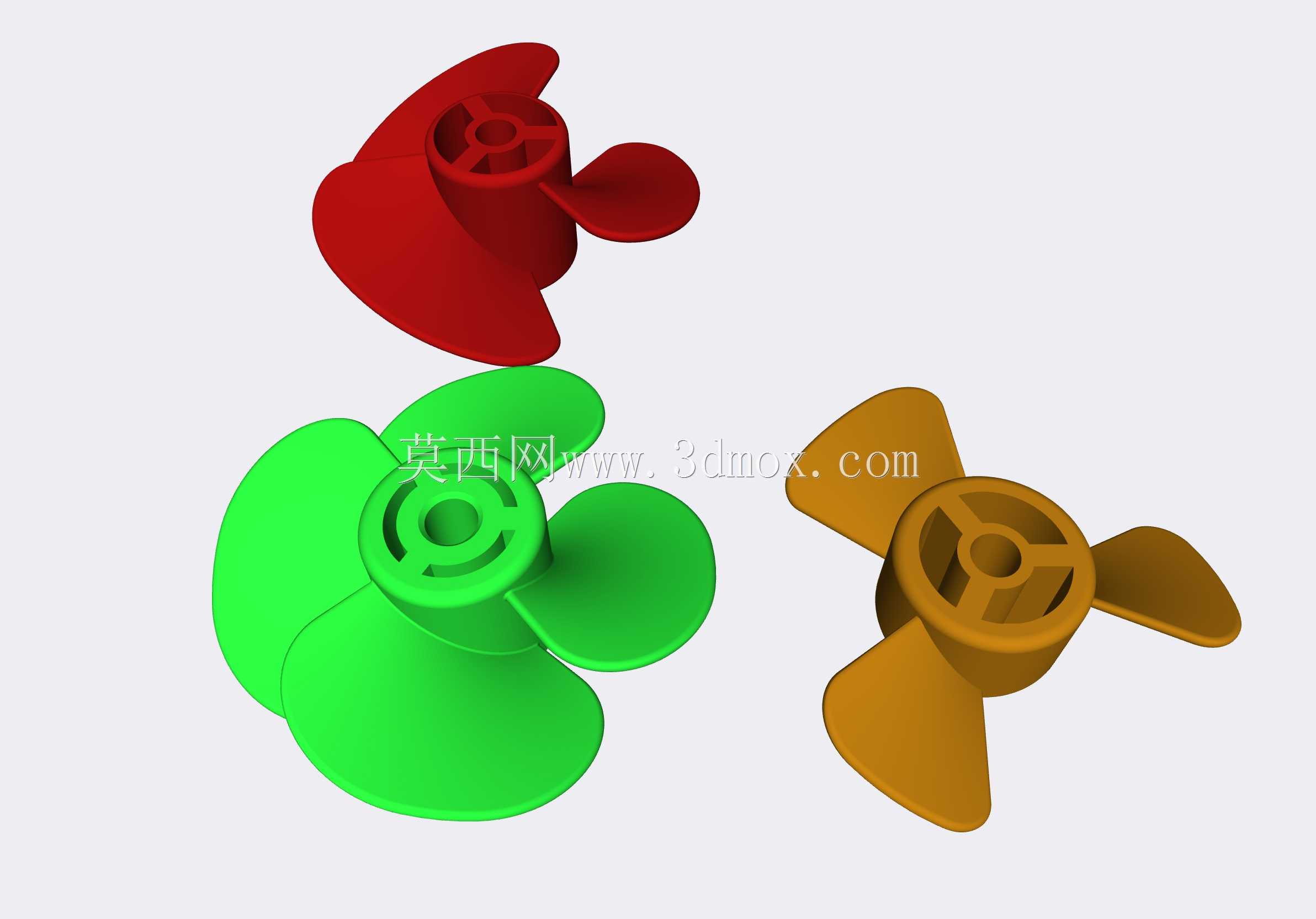

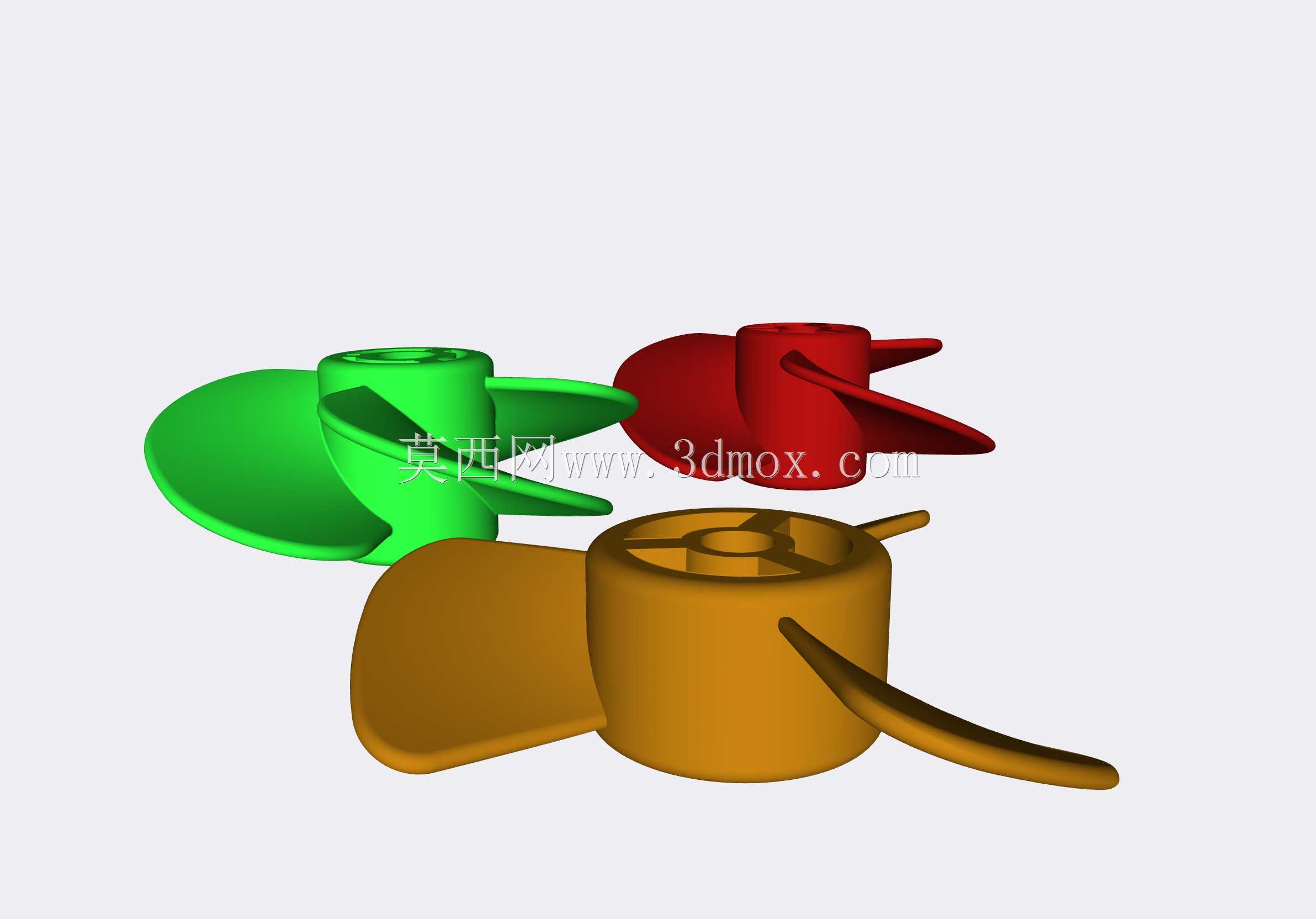

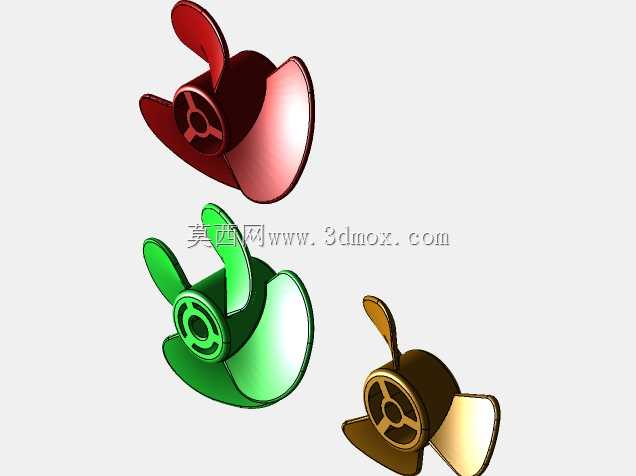

这类三叶曲面桨叶的设计,核心围绕流体介质下的推力输出效率展开,日常会出现在小型水下推进装置、低功率流体输送设备、小型航模动力端、桌面级流体实验装置等场景中,不同配色对应的是不同材质选型方案,红色款多为改性PP注塑成型,适配常温清水类介质的推进场景,绿色款多为尼龙加纤材质,可耐受一定浓度的弱腐蚀介质,棕色款多为ABS材质,多用于低速演示类或空气介质下的动力输出场景。
从结构设计逻辑来看,桨叶采用中心轮毂加三片等距分布曲面叶瓣的布局,轮毂中心设置带定位卡槽的安装孔,可直接与输出轴端的卡扣结构配合,不需要额外的键连接即可传递扭矩,这种设计适配小功率、低转速的动力输出场景,安装时不需要复杂的轴系对中操作,只要将轮毂卡槽对准轴端凸台推入即可完成固定,轴向定位依靠轮毂端面的环形凸台实现,安装后轴向窜动量可控制在0.2mm以内,不会出现运转时桨叶滑脱的问题。
叶瓣的曲面弧度经过流体力学优化,从轮毂根部到叶梢位置的弦长逐渐收窄,叶瓣厚度从根部的3.2mm逐步过渡到叶梢的1.2mm,这种变厚度设计既保证了根部的结构强度,能够承受运转时的流体反作用力,又降低了叶梢位置的转动惯量,减少动力输出端的启动负载。三片桨叶采用120度等夹角分布,运转时的动平衡表现优于两叶结构,在转速300-1200rpm的区间内,整体振动量可控制在0.1g以内,不会因为桨叶的不平衡量带动整体设备出现共振问题。
安装边界方面,单组桨叶的最大回转直径根据不同适配场景有不同的尺寸规格,图中展示的常规款回转直径为60mm,轮毂外径为18mm,安装孔内径为6mm,适配直径6mm的光轴输出端,轴向安装长度为15mm,安装时需要预留的径向安全间隙不小于5mm,避免叶梢与外围导流罩或管壁发生剐蹭。如果用于水下推进场景,桨叶与动力端的密封件需要保留至少2mm的轴向间隙,防止运转时桨叶端面摩擦密封件导致密封失效。
实际使用过程中,这类桨叶的推力输出与转速呈线性相关,在清水介质中1000rpm转速下可提供约12N的轴向推力,足够驱动重量1kg以内的小型水下装置行进。叶瓣的曲面导程设计为1:1.2,即每旋转一周可推动介质前进的距离约为桨叶直径的1.2倍,这种导程比例兼顾了推力输出和介质通过效率,不会因为导程过大导致动力端负载过高,也不会因为导程过小出现推力不足的问题。
设计过程中需要重点关注叶瓣与轮毂连接位置的圆角过渡,该位置是应力集中的核心区域,圆角半径设置为R1.5,可将运转时的应力集中系数降低到1.8以下,避免长时间运转后叶瓣从根部断裂的问题。同时叶瓣表面的脱模斜度设置为1.5度,适配注塑成型的工艺要求,量产时不需要复杂的侧抽芯结构即可完成脱模,生产效率较高,单件成型周期可控制在25秒以内。
针对不同的使用场景,桨叶的表面处理也有区别,用于水下场景的桨叶表面会做抛光处理,表面粗糙度达到Ra1.6,减少介质流动时的阻力,同时降低水垢附着的概率;用于空气介质场景的桨叶表面做哑光处理,减少光线反射带来的视觉干扰,同时表面的细微纹理可降低高速转动时的风噪。如果用于有颗粒杂质的介质场景,叶瓣前缘会做0.5mm的倒角处理,避免颗粒长期冲刷前缘导致叶瓣缺损,影响动平衡表现。
在结构验证阶段,需要对桨叶做1.5倍额定转速的超速测试,持续运转30分钟后检查叶瓣变形量,要求变形量不超过0.1mm,同时检查轮毂安装孔的磨损量,磨损量不超过0.05mm即为合格。动平衡测试时需要在叶梢位置做去重处理,剩余不平衡量控制在0.5g·mm以内,保证运转时的稳定性。
