镂空网格带提手塑料购物篮结构设计

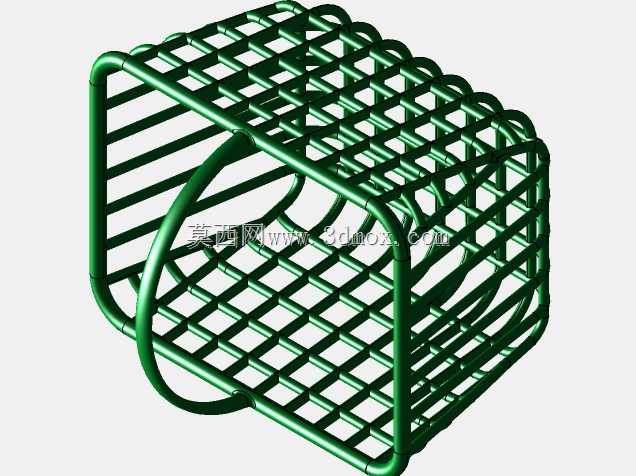

　　日常商超、生鲜门店、便利店的自助选购场景中，这类带提手的镂空塑料篮是高频使用的承载器具，区别于大容量购物车，它更适配单次采购量较小、动线较短的选购需求，也可用于仓储分拣、物料周转环节的小件货品临时盛放，甚至在家庭场景中承担玩具、洗护用品、生鲜食材的分类收纳功能。从结构设计逻辑来看，整体采用上宽下窄的梯台型腔体，这种形态一方面能在堆叠存放时实现篮体嵌套，大幅降低仓储与运输过程中的空间占用，堆叠状态下相邻篮体的贴合间隙可控制在10mm以内，单摞堆叠高度可达1.2米不出现滑脱；另一方面梯台形态的侧壁带有自然脱模斜度，适配注塑成型的工艺要求，能有效降低开模成本与生产过程中的脱模不良率。篮体周身采用等间距网格镂空结构，

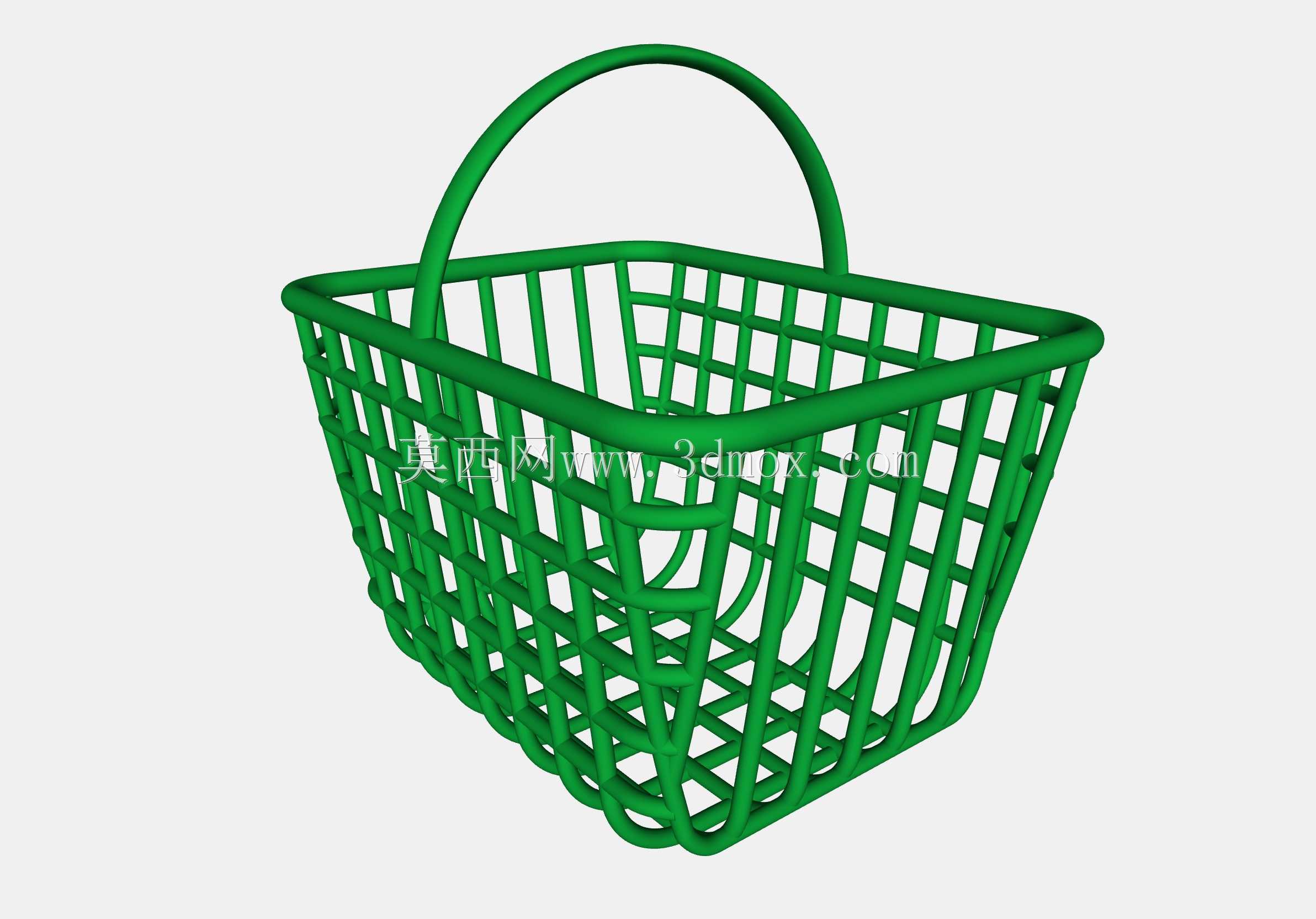

　　筋条宽度统一设置为5mm，网格开孔尺寸控制在20mm见方，这种参数设定经过实际场景验证：既可以保证盛放瓶装、盒装、小包装散货时不会出现货品掉落，又能最大程度降低篮体自身重量，单只空篮重量可控制在300g以内，同时镂空结构能让篮体在盛放带水渍的生鲜货品时自动沥水，减少积水残留带来的清洁负担，也能在清洗时快速冲净内部污渍，无清洁死角。提手部分采用一体化弧形设计，提手与篮体的连接位置设置在篮口长边的中上部，通过转轴结构与篮体实现活动连接，提手放倒时可完全贴合篮口上沿，不会对堆叠存放造成干涉；提起时弧形曲面贴合人手握持的自然弧度，即使盛放5kg以内的货品，握持部位的压强也能分散到整个手掌接触面，减少长时间提握的勒手感。

　　篮口边缘做了一圈加宽的翻边结构，翻边宽度为15mm，厚度比侧壁筋条增加2mm，这个结构是整个篮体的主要受力强化部位，在提手拉起承重时，翻边能将提手传递的集中应力均匀分散到整个篮口周圈，避免局部应力集中导致的篮体开裂，同时翻边也能作为篮体堆叠时的定位支撑面，保证嵌套堆叠时的对位精度，不会出现卡滞或歪斜。篮底采用网格筋条与底部支撑脚结合的设计，四个角位设置高度为8mm的凸起支撑脚，放置在台面时能让篮底与接触面留出间隙，既可以避免篮底直接接触台面的水渍、污渍，也能在搬运时方便手指从底部托举，提升搬运稳定性。从安装与适配边界来看，这类购物篮不需要额外的安装固定结构，自身可独立完成承载功能，

　　适配的配套收纳架层间高度只要大于220mm即可顺利放置，提手拉起后的整体高度为380mm，篮口外部尺寸为350mm280mm，篮底外部尺寸为290mm220mm，这个尺寸范围既符合成年人单手提握的舒适尺度，也能适配多数商超收银台的置物台宽度，不会出现放置时超出台面的情况。在材料选型的适配设计上，结构预留了PP、HDPE等常用注塑塑料的成型收缩率余量，筋条交接位置全部做了R2的圆角过渡，避免注塑过程中出现应力集中导致的开裂，同时圆角过渡也能减少使用过程中棱角对人手或货品的刮擦损伤。实际使用中，这种网格结构的抗冲击性能表现优异，从1米高度自由跌落至水泥地面时，筋条交接位置不会出现断裂，侧壁变形量可控制在5mm以内，卸载后能快速回弹恢复原有形态，完全满足高频次周转使用的强度要求。
