壁挂式弧形承托纸夹结构设计

　　这款壁挂式弧形承托纸夹，核心应用场景覆盖办公工位侧边、操作台立面、设备旁侧立面等需要临时收纳纸质文件、便签记录单、薄型作业指导卡的场景，替代传统磁吸夹、粘贴式文件袋的使用局限，适配无磁吸属性的墙面、木质隔板、塑料柜体立面等多种安装基面。从实际使用功能来看，该纸夹分为两个功能区段，上部平直带孔区域为贴墙安装基准面，预留的两个安装孔位可适配自攻螺丝、膨胀胶塞两种常见固定方式，安装时可根据基面材质选择对应紧固件，安装后整体突出墙面的厚度控制在合理范围，不会对过往人员、物料搬运造成剐蹭阻碍；下部弧形弯折区域为文件承托夹持段，弧形过渡的曲率经过反复调整，既能够保证单张A4纸插入后不会因自身重力滑落，

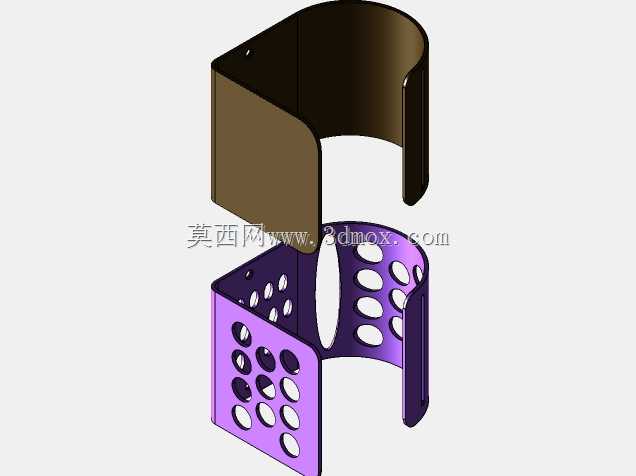

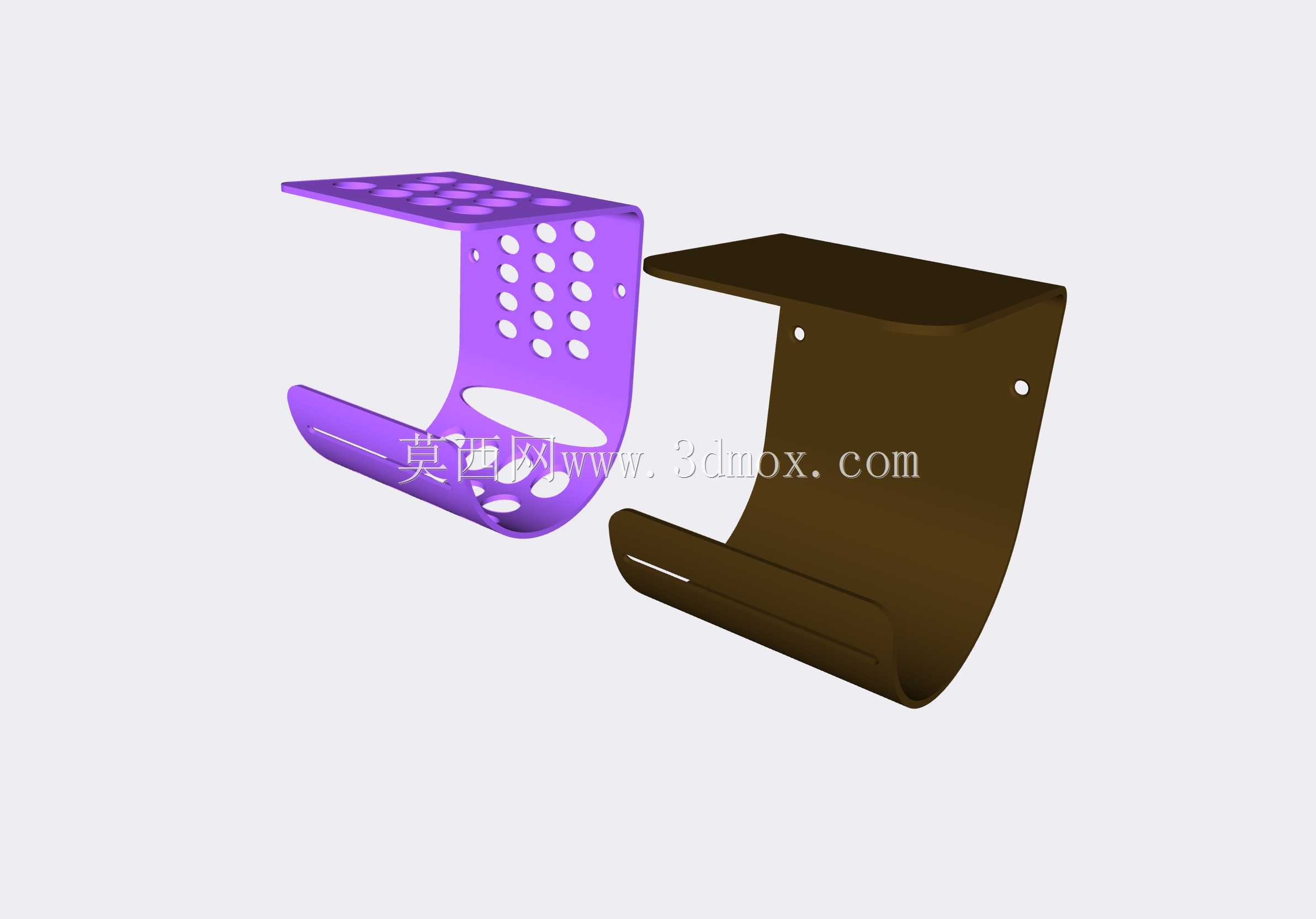

　　也可容纳最多20张常规70g打印纸的夹持厚度，弧形末端做了微向内收的卷边处理，一方面避免尖锐边缘划伤取放文件的操作人员手部，另一方面可对叠放的文件形成底部限位，防止文件从夹体下方脱出。设计过程中，针对不同使用场景的载荷需求做了差异化结构考量，其中紫色款夹体上部承托面做了密集阵列通孔设计，一方面可降低夹体自身重量，减少安装基面的承重负担，另一方面通孔可配合回形针、长尾夹实现小物件的挂放收纳，拓展使用功能；棕色款夹体为实心弧面结构，整体刚性更强，适合车间、仓储等环境相对复杂、夹持文件厚度更大的场景，弧面无开孔的设计也可避免粉尘、切削液等杂物透过孔洞堆积在夹体与墙面的缝隙中，降低清洁维护难度。从安装边界尺寸来看，

　　夹体整体宽度控制在120mm区间，上部安装面的垂直高度为60mm，两个安装孔的中心距为45mm，适配市面上常规的M4、M5规格紧固件，安装时仅需要在基面上打出两个对应孔位即可完成固定，不需要额外的安装背板或者转接构件；下部弧形段的外伸长度为80mm，弧形最低点距离安装面的水平距离为35mm，这个尺寸既能够保证A5、A4幅面的文件插入后有足够的承托深度，不会因外力碰触轻易掉落，也不会因外伸长度过大导致夹体在长期承重后出现弯折变形。结构受力层面，夹体的弯折处做了加厚过渡处理，避免长期反复插拔文件导致弯折处出现应力集中断裂的问题，安装面与弧形承托面之间的过渡圆角半径设置为8mm，既能够保证弯折处的结构强度，

　　也可避免直角过渡造成的应力集中问题。实际使用中，该纸夹不需要额外的弹簧、弹片等辅助夹持构件，依靠自身弧形结构的弹性形变实现对文件的夹持力，相比传统弹簧夹不存在弹簧锈蚀、弹力衰减的问题，在潮湿、多粉尘的工业作业环境下也能长期稳定工作；夹体表面做了圆滑打磨处理，没有尖锐棱角，取放文件时不会刮破纸张边缘，也不会对操作人员造成划伤风险。针对不同安装基面的适配性，安装孔位做了沉头设计，紧固件安装后螺帽可完全沉入沉头孔内，不会突出夹体表面，避免螺帽刮蹭插入的文件，也让夹体安装后与基面贴合更紧密，不会出现缝隙积灰的问题。两种不同结构的夹体可根据使用场景灵活选择，密集孔位款更适合干燥的办公环境，兼顾轻量化与拓展挂放功能，实心弧面款更适合复杂工业环境，具备更好的刚性与抗污能力，两类夹体的安装孔位尺寸完全统一，可实现互换安装，后期更换维护时不需要重新在基面上打孔，降低维护调整的工作量。
