航天用锥台形整流罩结构三维设计

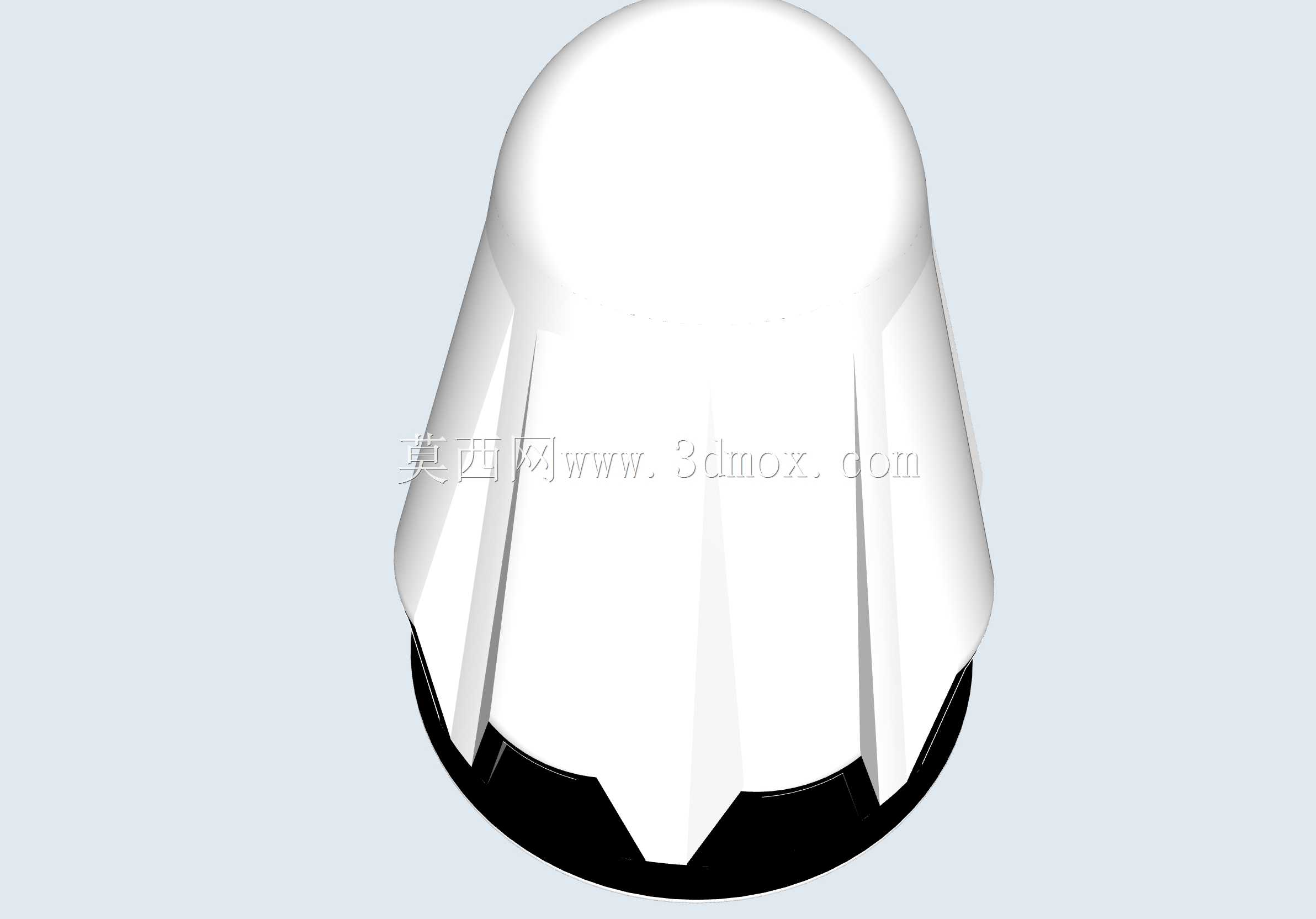

　　该结构为航天运载器头部配套的锥台形整流防护部件，核心作用是在飞行器大气层爬升阶段，为内部搭载的精密载荷提供气动整流与环境保护，隔绝高速来流产生的气动热、气流冲刷以及零散空间碎片的撞击损伤，同时优化头部区域的气动外形，降低跨音速、超音速飞行阶段的压差阻力与激波干扰，保障飞行器飞行姿态稳定。

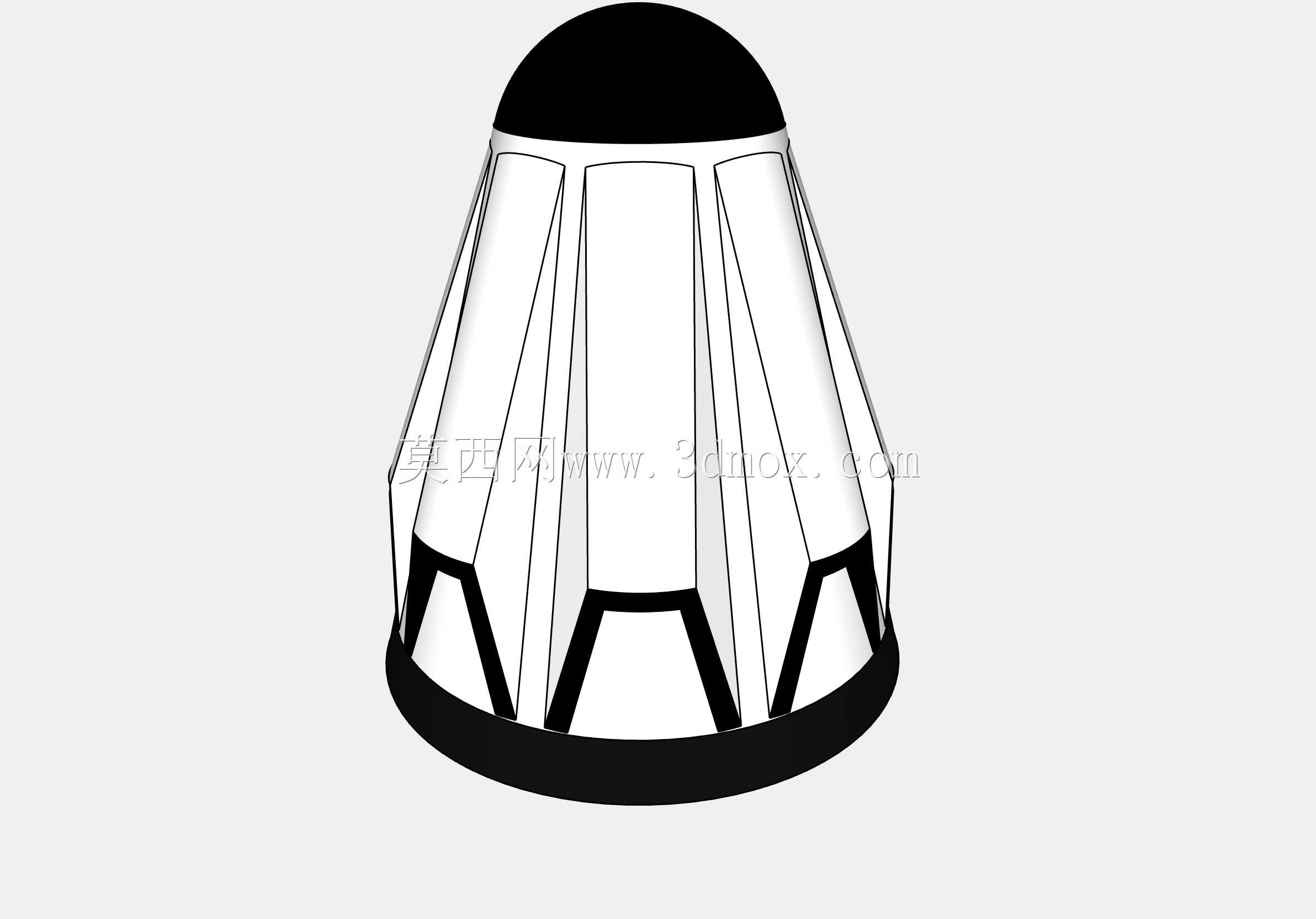

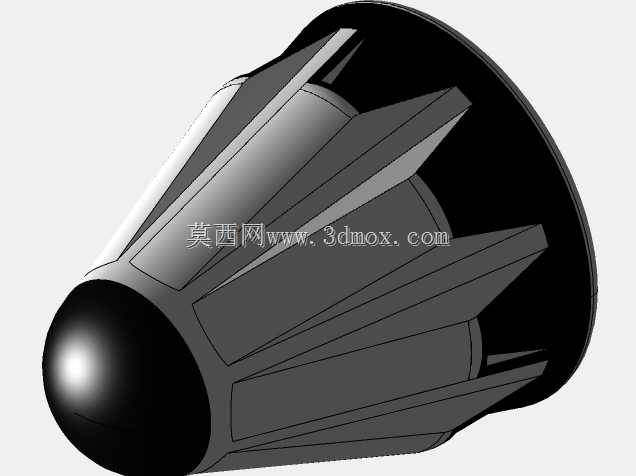

　　从结构设计逻辑来看，整体采用截顶圆锥加球冠端头的组合构型，端头的球冠曲面做了大圆角过渡处理，能够在高速来流条件下将正面气流顺畅分流至锥面两侧，避免端头位置出现气流滞止引发的局部热流集中问题。锥段部分没有采用光面壳体设计，而是沿周向均匀布置了多道纵向加强棱，棱条与锥面壳体一体化成型，这种设计一方面可以在不额外增加壳体整体壁厚的前提下，大幅提升锥段的结构刚度，抵抗飞行过程中的轴向过载与侧向气动载荷，降低薄壁壳体在气动压力下发生屈曲变形的风险；另一方面纵向棱条顺着气流方向布置，不会额外增加过多的气动阻力，同时还能在结构装配阶段作为周向定位的基准特征，方便与下部舱段的对接安装。

　　结构的上下两端均设置了加厚的连接安装边，下端安装边直径更大，用于和箭体的末级舱段对接，安装边上预留了均匀分布的紧固件连接位，可通过螺栓组件实现与下部舱段的刚性连接，连接面设计有平面密封区域，可配合密封垫片实现舱段内部的环境密封，避免高空低温低压环境下外部水汽、杂质侵入内部载荷舱。上端的球冠端头与锥段采用圆弧过渡连接，消除了结构应力集中点，在承受轴向冲击载荷时，应力能够顺着曲面均匀传递到锥段的加强棱结构上，避免局部应力过大引发结构破损。

　　在实际工程应用中，这类整流罩结构需要匹配对应箭体的头部尺寸边界，整体锥度经过气动仿真优化，确保在0到3马赫的飞行速度区间内，气动阻力系数控制在合理范围内，同时结构的重心与箭体纵轴重合，避免飞行过程中产生额外的偏航力矩。结构内壁预留了载荷安装的接口位置，可根据搭载需求固定不同类型的精密载荷，加强棱的内侧还可敷设隔热层，进一步阻隔外部气动热向内部传递，保障内部载荷的工作温度处于允许区间。

　　从建模实现角度，该结构优先采用曲面建模方式构建整体外形，先绘制球冠端头与锥段的基础曲面，通过曲率连续的过渡曲面完成两部分的拼接，之后在锥段曲面上阵列生成纵向加强棱结构，通过加厚命令生成实体壳体，最后对上下安装边、过渡圆角位置做细节处理，确保所有曲面的曲率连续，没有尖锐的棱角与折线，既符合气动外形的设计要求，也能避免后续仿真分析时出现应力奇异的问题。结构的所有壁厚均做了等强度优化，在载荷较大的安装边、端头位置适当增加壁厚，在锥段的非受力区域适当减薄，在保证结构强度与刚度满足飞行工况要求的前提下，尽可能降低结构的整体重量，提升飞行器的有效载荷占比。

　　在装配适配性上，该结构的下端连接止口尺寸与对应舱段的对接止口采用间隙配合设计，装配时可快速实现周向与径向定位，降低总装阶段的对接难度。连接孔的位置度公差控制在合理范围内，保证对接时紧固件能够顺利穿入，不会出现强制装配引发的结构内应力。结构外表面可根据热防护需求喷涂不同的热防护涂层，加强棱的存在也能提升涂层的附着面积，避免高速飞行过程中涂层出现脱落问题。
