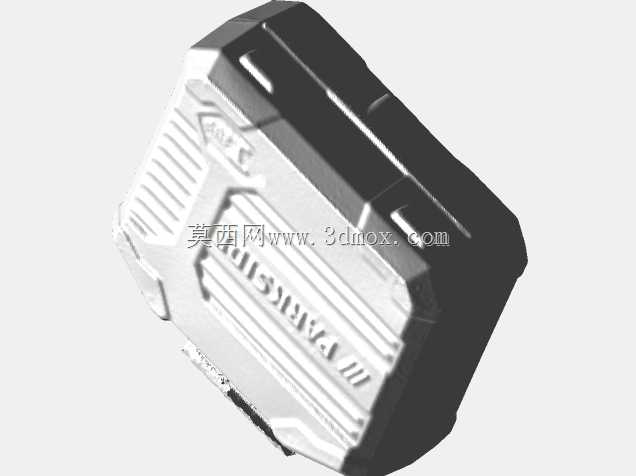

工业级Pekside硬质塑料防护外壳结构设计

　　这款硬质塑料防护壳体的设计，最初是面向工业现场传感检测单元的外置防护需求开发，在离散制造车间的设备状态监测点位、物流分拣线的物件识别工位、户外管网的参数采集节点这类场景中，裸露的传感核心板卡很容易受到切削液飞溅、粉尘堆积、外力磕碰的影响，常规的薄壳塑料盒往往在使用半年左右就会出现卡扣断裂、密封失效的问题，这款壳体的结构设计从一开始就围绕现场的复杂工况做了针对性优化。从结构布局来看，壳体采用上下对合的装配形式，合模面设置了一圈嵌入式的密封胶条安装槽，槽体深度控制在1.2mm，宽度1.8mm，既可以适配市面上常规的三元乙丙密封胶条，也不会因为槽体过深导致合模后出现胶条挤压溢出的问题，上下壳的连接没有采用传统的自攻螺丝柱结构，

　　而是在壳体四个边角设置了内嵌式的卡扣位，同时预留了M2螺丝的过孔，在需要高防护等级的应用场景下，可以额外加装螺丝实现IP65级的密封效果，在需要频繁开盖调试的场景下，仅靠卡扣就可以实现快速开合，兼顾了防护性和维护便捷性。壳体表面的加强筋设计没有采用常规的均匀网格布局，而是沿着壳体受力的对角线方向布置了斜向加强筋，筋条高度从合模面处的3mm逐步向壳体中心过渡到1.5mm，这种变高度的加强筋设计既可以提升壳体整体的抗冲击性能，避免重物砸落时壳体出现开裂，也不会因为筋条过高导致壳体表面出现缩痕，影响外观平整度。壳体侧面预留了两个标准的M12航空插头安装位，安装位周围做了高出壳体表面2mm的凸台，凸台平面的平面度控制在0.1mm以内，

　　可以保证航空插头安装后和壳体之间的密封垫完全贴合，不会出现缝隙，同时在壳体内部对应安装位的位置，设置了线缆固定柱，可以将接入的线缆用扎带固定在柱体上，避免现场拉扯线缆时将焊点从板卡上扯落。从安装边界来看，壳体整体的外部轮廓尺寸控制在82mm65mm28mm，底部设置了两个间距60mm的安装耳，安装耳上开有直径5.2mm的安装孔，可以直接适配工业现场常用的M5安装螺丝，既可以直接固定在设备的钣金表面，也可以搭配标准的DIN导轨卡扣安装在电气柜的导轨上，不需要额外做安装转接件。壳体的壁厚设计采用了均匀壁厚原则，主体壁厚控制在2.2mm，卡扣位置、安装耳位置的壁厚局部加厚到2.8mm，加厚位置和主体壁厚之间做了1:3的过渡斜角，

　　避免注塑成型时因为壁厚不均出现缩水、气泡等缺陷，适合采用ABS或者PC+ABS合金材料进行注塑生产，材料的收缩率设置在0.5%，建模时已经提前预留了成型收缩量，不需要后续对尺寸做二次修正。在实际的功能适配方面，壳体内部的腔体预留了3mm高度的板卡安装凸台，凸台上设置了直径1.6mm的热熔铜螺母安装位，可以直接固定尺寸在70mm*52mm以内的标准传感板卡，腔体内部的角落位置预留了直径10mm的透气阀安装位，在温差较大的户外场景使用时，可以安装防水透气阀平衡壳体内外的气压差，避免因为温度变化导致壳体内出现凝露损坏内部电路。壳体表面的标识区域做了下沉0.3mm的凹面，可以直接粘贴设备标签或者通过激光雕刻标注设备参数，凹面的边角做了R0.5的圆角处理，避免标签粘贴后出现边角起翘的问题。不同于市面上通用的塑料接线盒，这款壳体的边角全部做了R3的圆角过渡，既可以减少注塑成型时的应力集中，提升壳体的抗摔性能，也可以避免安装维护时锋利的边角划伤操作人员。在做结构验证的时候，针对工业现场常见的跌落场景做了模拟，壳体从1.2米高度自由跌落到水泥地面时，卡扣不会脱开，壳体不会出现开裂，内部的板卡不会出现移位，完全满足工业现场的使用要求。针对长期在有腐蚀性气体的环境中使用的场景，壳体的外表面没有设置多余的凹槽结构，所有的表面过渡都做了顺滑处理，不容易堆积粉尘和腐蚀性介质，日常清洁只需要用抹布直接擦拭即可，不会有清洁死角。
