Y型分叉金属管路连接件结构设计

　　该Y型分叉管路连接件主要应用于流体输送系统的通路分流场景，常见于小型动力设备的进排气支路、低压流体管路的汇流与分流节点，可实现单路输入向双路输出的介质导向，或是双路介质向单路的汇流导通，适配无强腐蚀的气态、低粘度液态介质输送工况。从结构功能来看，该部件采用一体铸造成型的主体结构，避免了多件拼接带来的焊缝泄漏风险，主体流道内壁做了顺滑过渡处理，分叉位置的圆角曲率经过反复调整，能够减少介质流经时的湍流阻力，降低管路系统的压力损失，同时避免介质在转角位置长期滞留形成积垢。安装端采用带双安装孔的法兰式结构，法兰端面预留了密封件安装的贴合平面，安装时可配合密封垫片实现端面静密封，两个安装孔的孔位公差按照通用管路安装标准设定，

　　能够适配常规规格的螺栓紧固件，安装后可承受常规管路工况下的振动与轴向拉力，不会出现连接松脱的问题。设计过程中优先考虑了铸造工艺的成型可行性，主体壁厚保持均匀一致，避免壁厚差过大导致铸造冷却过程中出现缩孔、裂纹缺陷，所有外轮廓转角位置都设置了合理的铸造圆角，既方便脱模取件，也能减少应力集中，提升部件的结构强度。流道的截面尺寸经过匹配计算，单路输入端的通流面积与双路输出端的总通流面积保持一致，保证介质流经时流速稳定，不会出现局部流速骤变引发的管路振动。从安装边界来看，该部件的整体外轮廓尺寸适配紧凑安装空间，分叉的两个支路呈对称分布，支路的延伸角度经过优化，安装后不会与周边相邻的管路、结构件产生干涉，下端的直段接口可直接对接同管径的管路，

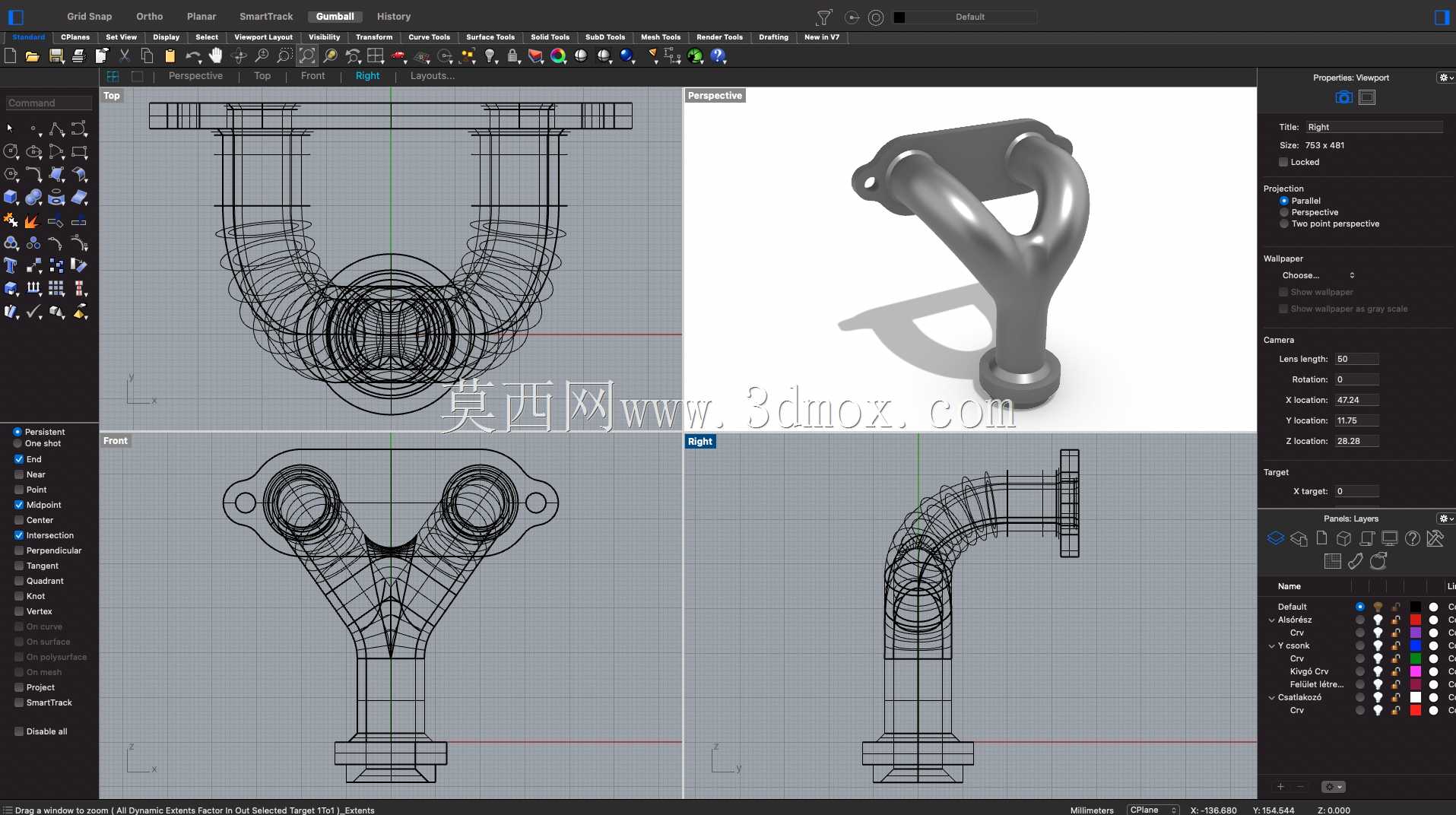

　　无需额外加装转接头，减少了管路系统的连接节点数量。主体外表面的曲面过渡流畅，既满足铸造工艺的拔模要求，也兼顾了部件的外观规整性，安装法兰的厚度经过强度校核，在额定的管路压力下不会出现法兰变形导致的密封失效问题。在实际选型应用中，该连接件可根据输送介质的特性匹配对应的金属材质，常规工况下采用普通铸铁即可满足强度与耐蚀要求，若应用于有一定温度的流体输送场景，可更换为铸钢材质提升耐热性能，安装时只需保证法兰端面与对接管路的法兰端面平行，按对角顺序拧紧固定螺栓即可完成装配，后期维护时只需定期检查密封垫片的老化情况，更换成本较低。建模过程中采用曲面建模与实体建模结合的方式，先搭建流道的核心控制线，再通过扫掠、放样生成流道主体曲面，

　　之后向外偏移均匀壁厚得到实体结构，最后添加安装法兰、固定孔等结构特征，所有特征的参数都可根据实际管路的通径、安装空间需求进行快速调整，能够快速衍生出不同通径规格、不同分叉角度的同系列连接件模型，适配不同的管路设计需求。
