杜卡迪风格摩托车管式前支撑框架设计

　　该管式框架属于两轮机车前部承载结构件，主要适配运动型摩托的前部改装与定制化搭建场景，在机车改装领域多用于复刻经典杜卡迪车型的前部支撑逻辑，兼顾外观辨识度与结构承载需求。从实际使用场景来看，这类框架直接承接前叉上部的载荷传递，将前轮受到的路面冲击、制动反力通过桁架结构分散到主车架连接端，同时为前部导流罩、仪表支架、上联板等附属部件提供安装点位，是定制机车前部结构的核心承载基体。

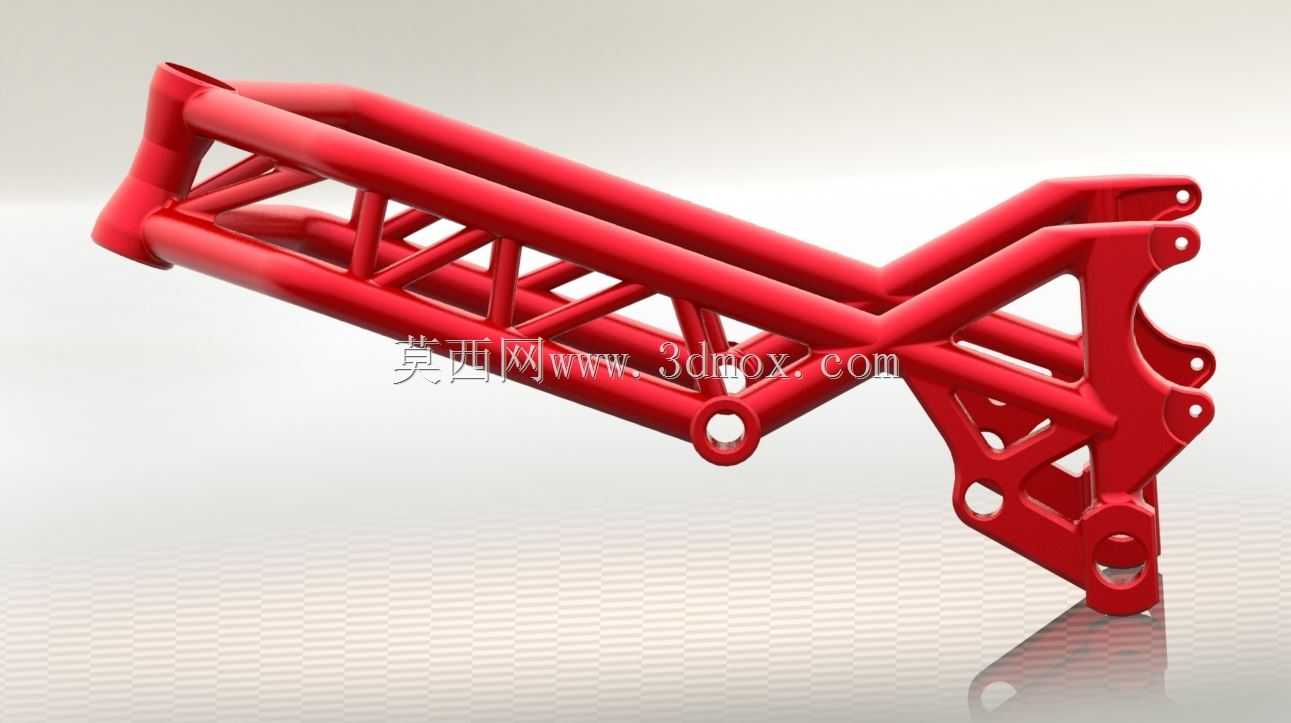

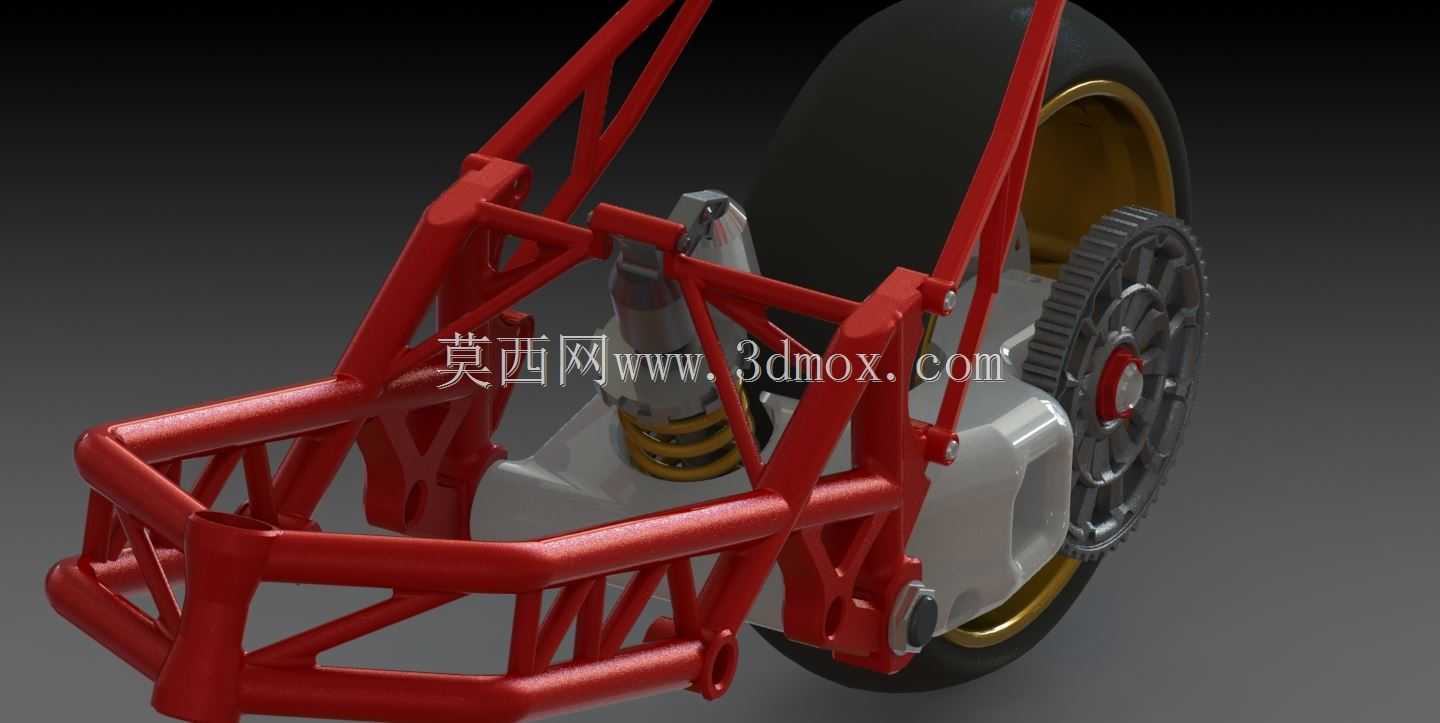

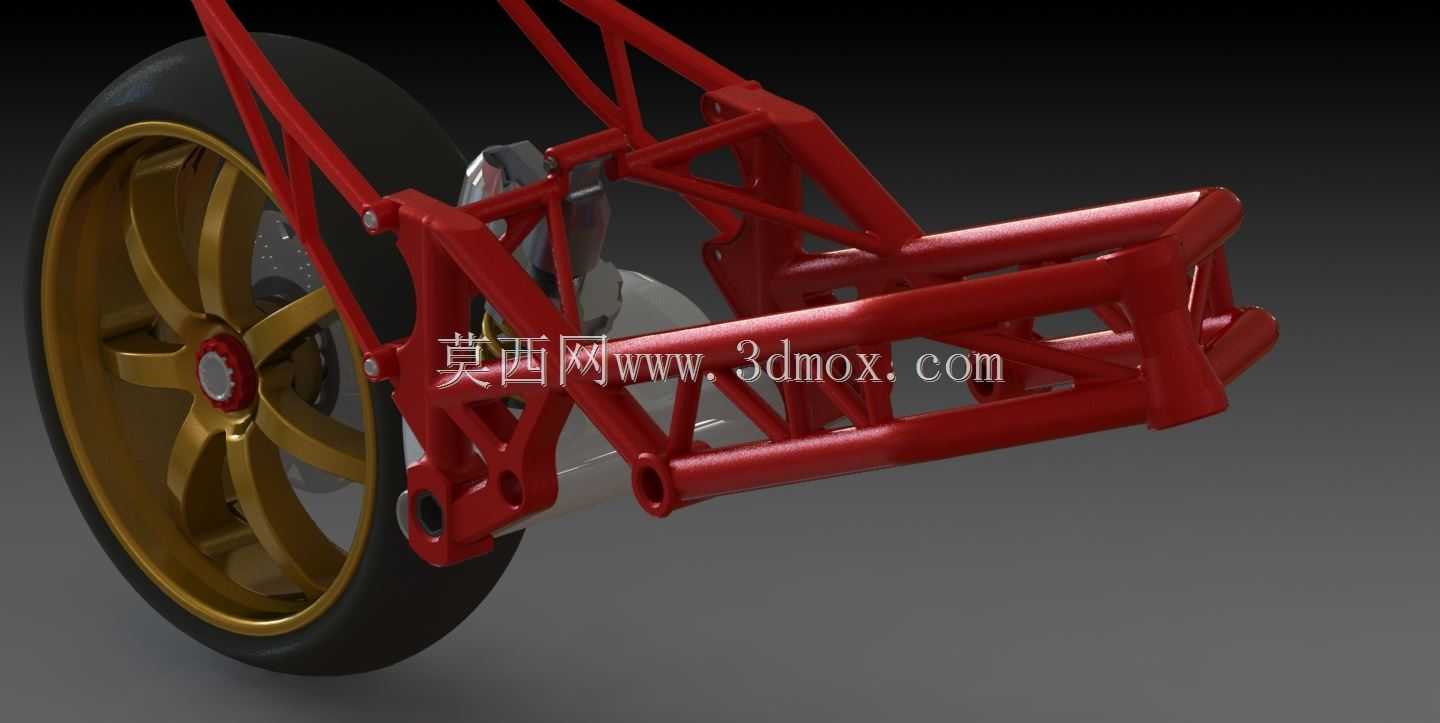

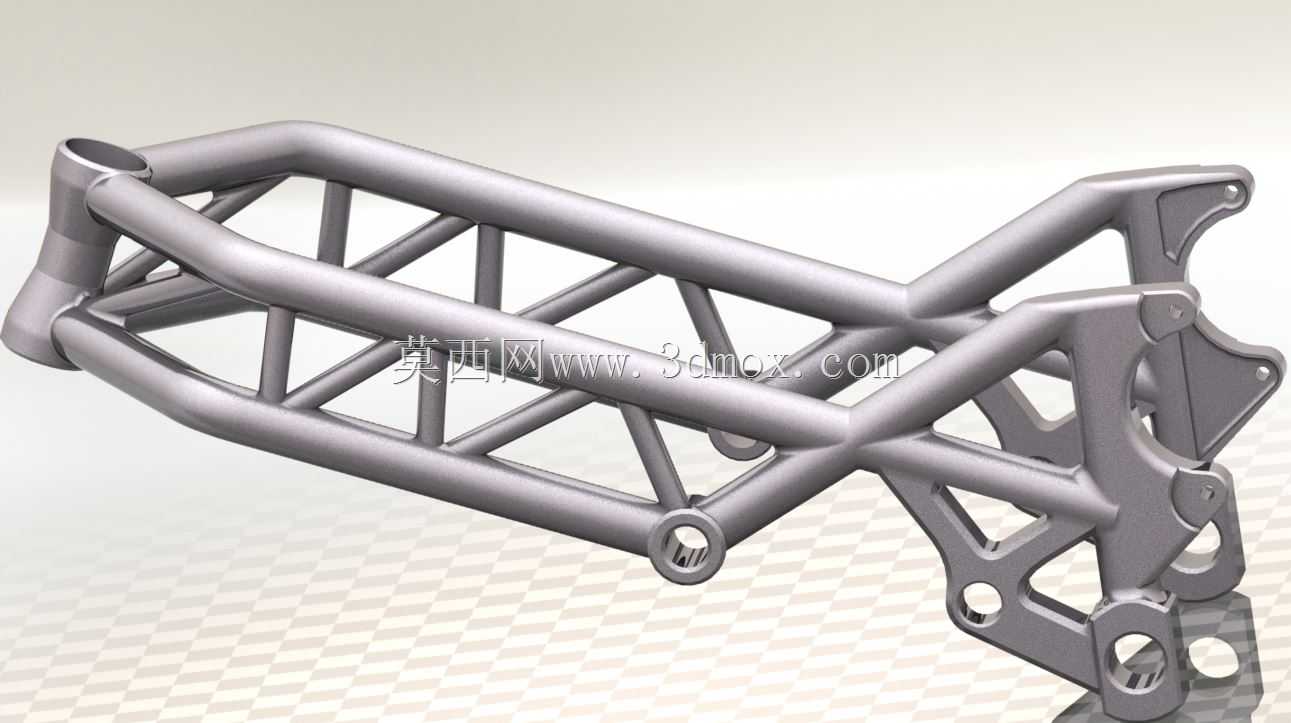

　　设计思路上采用了空间桁架管式结构，区别于常规量产车型的板式焊接主架，这类结构通过多根不同管径的合金管材斜向交叉排布，在控制整体重量的前提下获得更高的扭转刚度，管材衔接处做了平滑的圆弧过渡处理，避免应力集中在焊道位置，所有管材的交汇节点都对齐载荷传递路径，没有多余的冗余结构，既还原了经典杜卡迪车型的裸露机械质感，也符合结构力学的载荷分散要求。

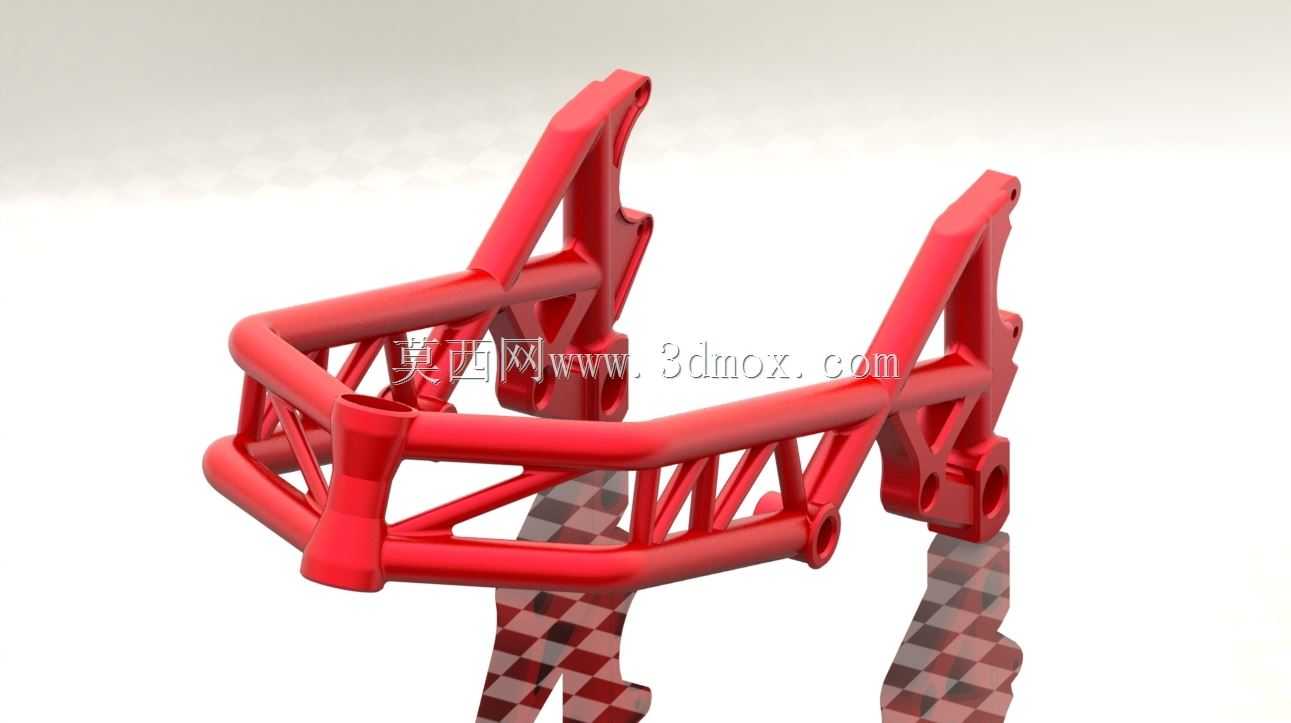

　　从功能特性来看，框架两侧预留的同轴安装孔位用于和上联板、转向柱组件配合，孔位的同轴度公差控制在0.05mm以内，保证转向动作的顺滑无卡滞；前端的横向连接管用于固定前挡泥板支架与导流罩安装座，下部延伸的支耳用于衔接前叉上部的限位结构，限制转向最大角度避免车把与油箱发生干涉。框架整体的安装边界需要匹配对应车型的主车架前端接口尺寸，两侧连接耳的孔距与原车保持一致，不需要额外改装主车架即可完成装配，整体宽度控制在280mm以内，不会超出常规运动摩托的前部宽度限制，避免转向时与两侧护板发生剐蹭。

　　结构细节上，所有管材的焊接位置都做了内应力释放的结构预留，斜向支撑管的角度经过反复调整，在急制动工况下，纵向载荷会通过三根斜向支撑管均匀传递到主车架连接端，不会出现单根管材应力过载的情况；框架上部的两个凸起支耳用于安装仪表与车把固定座，支耳的厚度比常规管材壁厚增加2mm，抵消车把传递过来的交变载荷带来的疲劳影响。不同于量产车型的冲压焊接结构，这种管式桁架结构的外观辨识度极高，裸露的管材排布直接展现机械结构的力量感，符合定制改装机车的审美需求，同时在同等重量下，扭转刚度比常规板式支架高30%左右，能够适配大排量车型激烈驾驶时的载荷需求。

　　在实际装配场景中，这类框架需要配合对应规格的前叉行程做匹配，框架下部的限位块位置根据前叉最大压缩行程做了避让设计，避免前叉压缩到极限时与框架发生碰撞；表面做了亮面红色涂装处理，既符合经典杜卡迪车型的配色特征，也能在户外使用时抵御雨水、泥污的腐蚀，涂层厚度控制在80μm左右，兼顾附着力与外观质感。框架上的所有安装孔位都预留了足够的调整余量，附属部件安装时可以根据实际装配需求做小范围的位置调整，降低改装时的加工难度，不需要额外做二次打孔即可完成大部分常规改装部件的装配。
