特斯拉阀无运动件流体止回结构设计

　　在流体输送系统的止回场景中，传统带活动阀芯的止回结构往往存在运动件磨损、卡滞、密封失效等问题，尤其是在输送含微小颗粒介质、高频率通断工况、长期免维护需求的管路系统中，活动件的损耗会直接提升运维成本，甚至引发管路倒流故障。特斯拉阀作为一种无任何运动部件的被动式流体止回结构，完全依靠内部流道的特殊构型实现流体正向低阻导通、反向高阻阻断的功能，从根源上规避了活动件带来的各类失效风险，在微型流体管路、特殊介质输送、航天航空免维护流体系统、散热回路等场景中有着不可替代的应用价值。

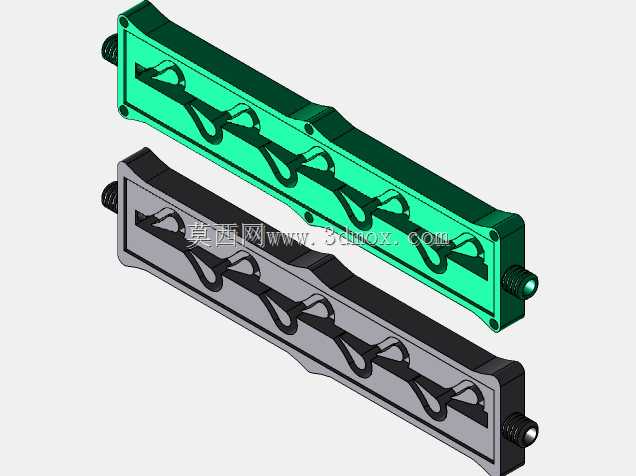

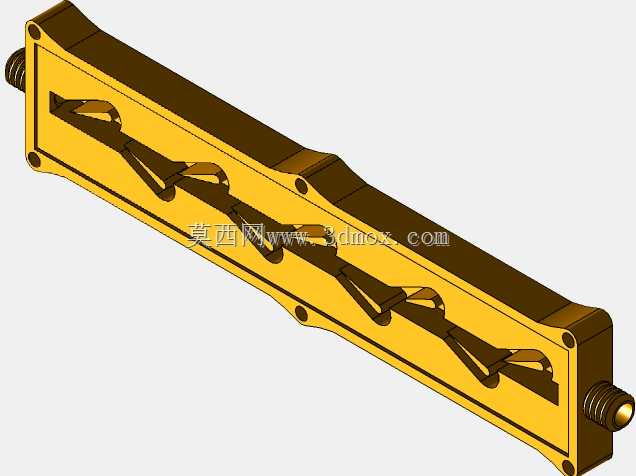

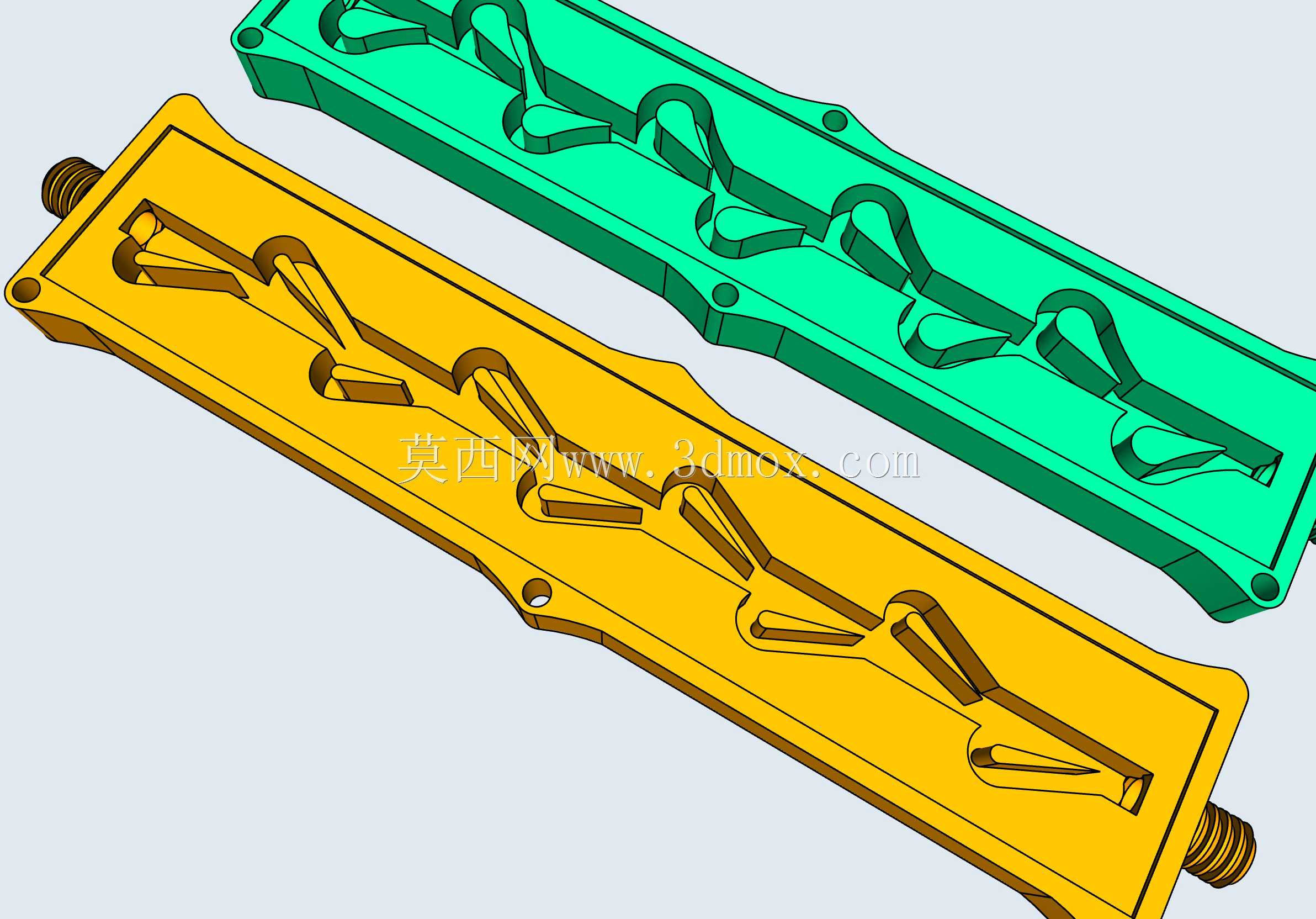

　　从结构设计逻辑来看，该款特斯拉阀采用长条形集成式流道布局，单块阀体内集成了多组连续的弯折导流单元，正向流动时，流体顺着流道的主通路平顺前行，每组弯折结构处的分流支路会引导少量流体汇入主流，不会形成明显的流阻抬升，整体流道的沿程阻力控制在较低水平，能够保证正向输送时的流量效率。当流体反向流入时，每组弯折结构的特殊角度会让反向流体冲入分流支路，与主路的反向流体形成对冲涡流，大幅提升流体的湍流损耗，多组单元连续叠加后，反向流动的阻力会呈指数级上升，最终实现接近单向阀的止回效果，整个过程不需要任何阀芯、弹簧、密封件等活动部件参与，仅靠流道构型完成流体方向的被动控制。

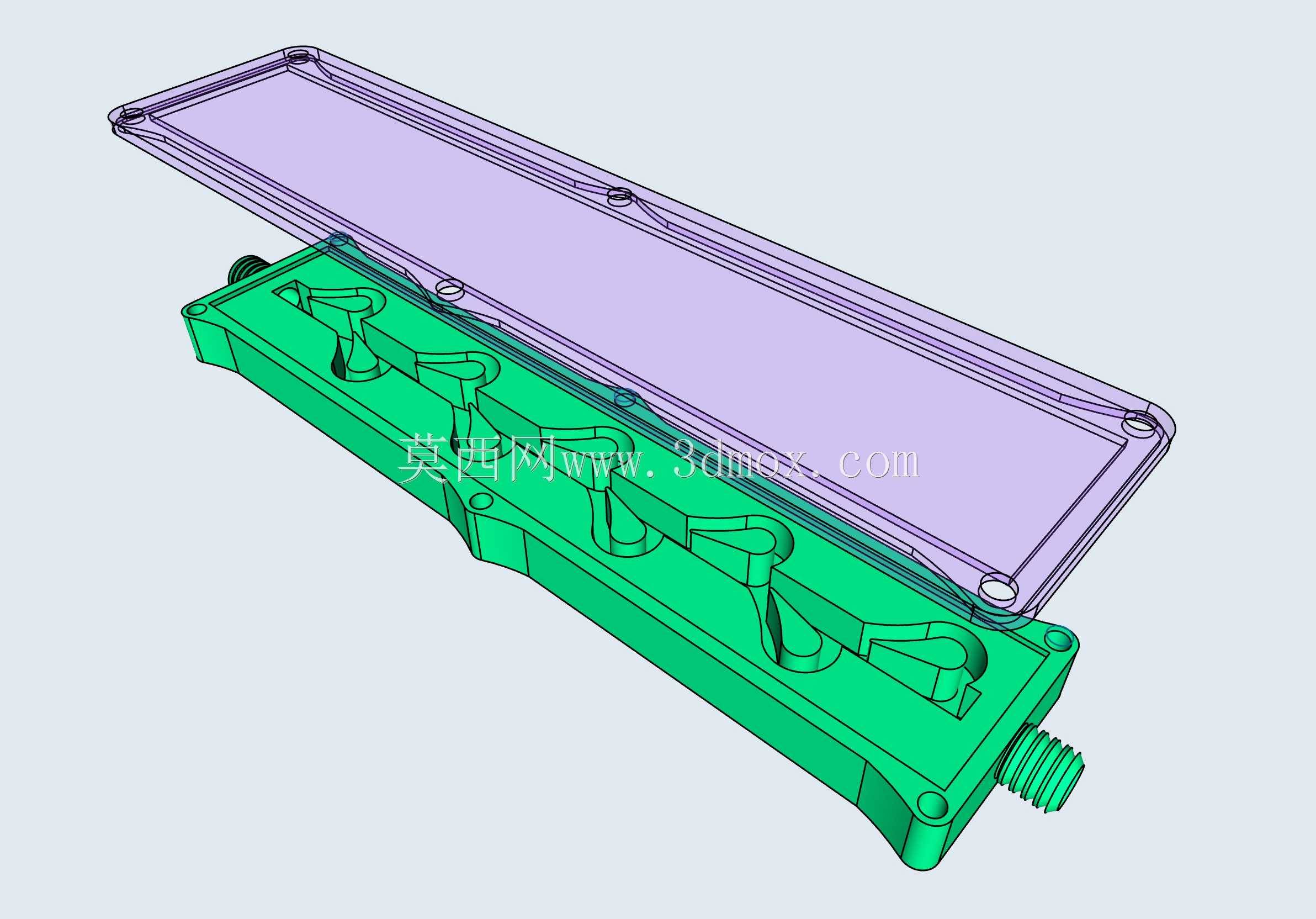

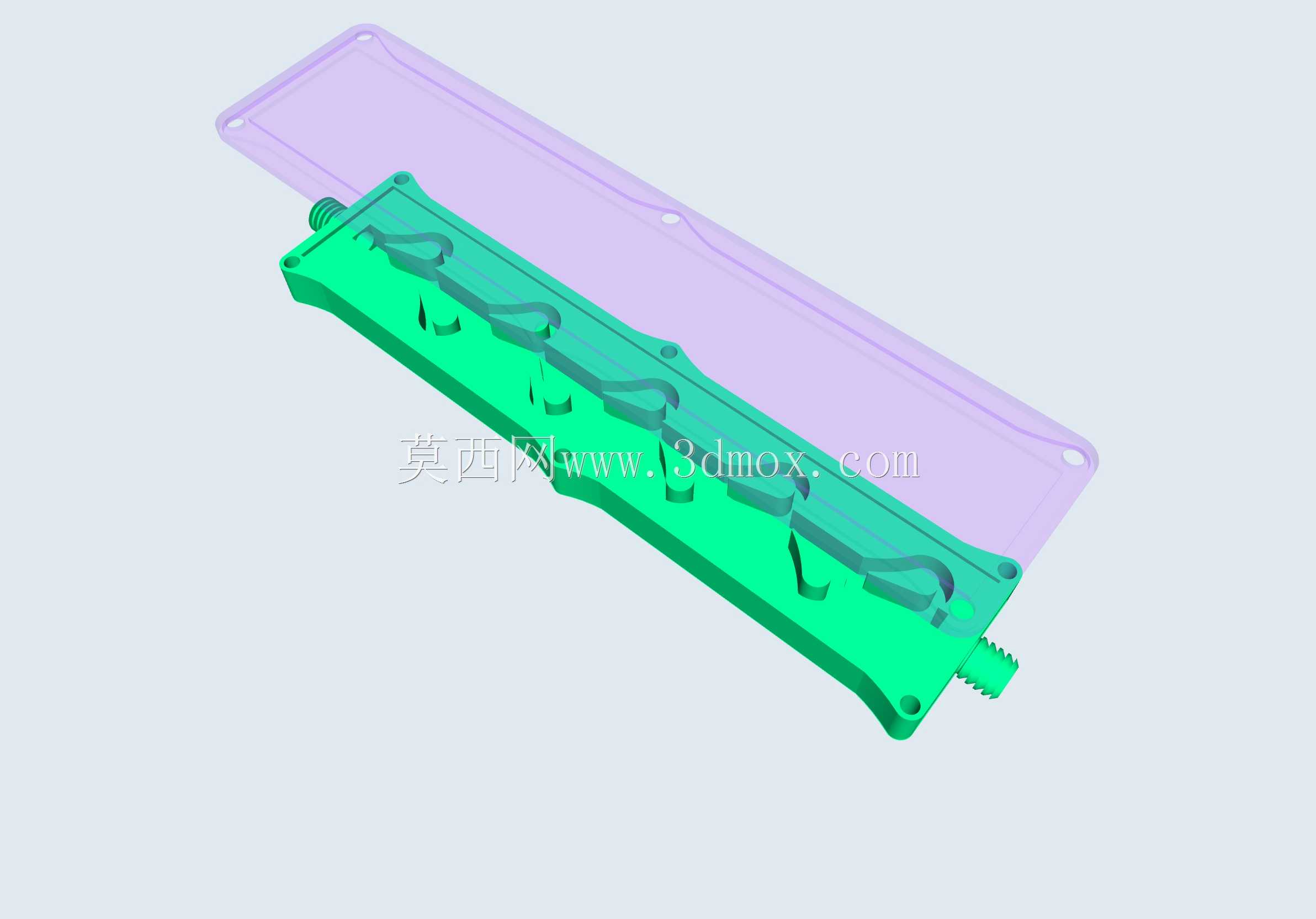

　　从安装边界与尺寸适配角度，该款阀体采用扁平式长方体外形，两端设置标准外螺纹接口，可直接与同规格的流体管路进行螺纹连接，无需额外设计转接结构。阀体两侧预留的安装孔位可通过螺栓直接固定在安装基板或设备壁面上，安装孔的位置度公差控制在±0.1mm范围内，能够适配自动化装配的定位需求。阀体的整体厚度经过优化，在保证流道通径满足设计流量要求的前提下，尽可能压缩了垂直安装面方向的尺寸，适合在空间紧凑的集成式流体设备、微型散热系统中布置，不会占用过多的设备内部空间。

　　在实际功能特性层面，该结构除了无运动件带来的高可靠性、长寿命优势外，还具备双向流阻比稳定的特点，在额定流量区间内，正向流阻与反向流阻的比值能够保持在较高水平，不会因为流量波动出现止回效果大幅衰减的问题。同时，整个阀体为一体化成型结构，没有拼接焊缝或密封接合面，不存在介质泄漏的风险，可用于输送腐蚀性介质、高洁净度介质等对密封要求严苛的场景。流道内部的所有弯折处均做了圆角过渡处理，避免了锐角结构带来的应力集中问题，同时也减少了流体在流道内的滞留死角，降低了介质残留、结垢的概率，适合在需要长期连续运行、不便拆解维护的流体回路中使用。

　　在设计过程中，每一组导流弯折单元的角度、分流支路的宽度、主通路与支路的交汇位置都经过了流场仿真迭代优化，确保正向流动时的分流不会对主流造成明显干扰，反向流动时的对冲涡流能够充分耗散流体动能。多组单元的排布间距也经过匹配，避免相邻单元的流场互相干扰，保证整体止回性能的线性叠加。阀体的壁厚根据不同位置的承压需求做了差异化设计，流道承压侧的壁厚满足额定工作压力下的强度要求，非承压区域则适当减薄以控制整体重量，兼顾了结构强度与轻量化需求。两端的螺纹接口与阀体主体为一体化结构，接口的同轴度、螺纹精度都符合管路连接的通用标准，安装时能够保证密封面的贴合度，避免接口处出现泄漏。

　　相较于传统的旋启式、升降式止回阀，这种无运动件的特斯拉阀结构不存在开启压力要求，即使是极低压力的微小流量也能够实现正向导通，不会出现低压下阀芯无法开启、断流的问题，在微流量流体控制场景中适配性更强。同时，因为没有活动件的碰撞、摩擦，工作过程中不会产生振动与噪音，适合在对噪音控制有要求的精密设备流体回路中使用。在实际选型应用时，可根据管路的额定流量、工作压力、安装空间尺寸，匹配对应通径与长度的阀体结构，不需要额外搭配执行机构或控制元件，接入管路即可被动实现止回功能，大幅简化了流体回路的设计复杂度，也降低了后续的运维更换成本。
