带法兰定位结构的机械加工用钻套

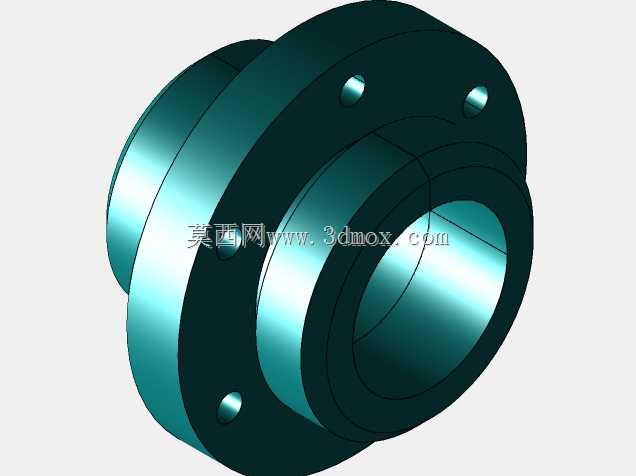

　　在钻床、镗床等孔加工设备的工装系统里，钻套是决定孔位精度、加工稳定性的核心导向零件，这款带法兰凸缘结构的钻套，主要适配多工位钻模、组合夹具的孔加工场景，用来引导钻头、铰刀等切削刀具精准切入工件预设位置，避免刀具在进给过程中出现偏摆、滑移，尤其适合批量零件的孔系加工，能大幅减少反复找正的辅助工时，稳定保证同批次工件的孔位一致性。从结构设计来看，这款钻套采用一体式法兰凸缘结构，法兰端面上均匀分布三个安装沉孔，安装时可通过内六角螺钉直接固定在钻模板或者夹具基座上，相比直柄压入式钻套，这种法兰连接的形式不需要额外的过盈配合压装工序，拆装更换更便捷，当钻套导向内孔出现磨损超差时，不需要拆卸整个钻模板就能快速完成备件更换，

　　适配频繁换产的柔性加工场景。钻套的主体为阶梯轴式结构，法兰端的外径大于导向段外径，安装时法兰端面与钻模板安装面完全贴合，既可以承担轴向的定位限位作用，避免刀具进给时钻套出现轴向窜动，也能在加工过程中阻挡部分切削碎屑进入钻套与安装孔的配合间隙，减少配合面的磨粒磨损。导向内孔采用高精度的圆柱孔设计，内孔表面做了高光洁度处理，能降低刀具进给时与孔壁的摩擦阻力，减少刀具的非正常磨损，内孔的孔径公差按照加工刀具的配合间隙做了分级设计，既可以保证刀具的顺畅进给，又能将刀具的径向跳动控制在工艺允许范围内，保证被加工孔的尺寸精度与位置度。在安装边界上，这款钻套的法兰端面到导向段端面的轴向尺寸，需要匹配钻模板到工件加工面的安全距离，

　　通常导向段端面距离工件加工面预留1-3倍加工孔径的排屑间隙，避免加工过程中切屑堵塞在钻套端口，刮伤已加工孔壁或者造成刀具崩刃。三个安装沉孔的中心圆直径与钻模板上的安装孔位完全对应，沉孔的深度可以保证螺钉安装后头部不高出法兰端面，不会和夹具上的其他压紧元件、运动部件产生干涉。导向段的外圆与钻模板上的安装孔采用小间隙配合，安装时可以快速实现径向定位，配合法兰端面的轴向贴合，能保证钻套的内孔轴线与工件待加工孔的轴线完全重合，避免安装倾斜带来的孔位偏差。在实际应用中，这类钻套除了常规的钻孔工序导向，也可以适配扩孔、铰孔的精加工工序导向，只需要根据对应工序的刀具直径更换匹配内孔尺寸的钻套即可，

　　法兰式的连接结构让同规格安装尺寸的钻套具备良好的互换性，不需要重新加工钻模板的安装位，就能适配不同直径的孔加工需求。设计这类钻套时，需要重点考虑内孔的耐磨性与整体的结构刚性，法兰与导向段的过渡位置做了圆角过渡处理，避免热处理或者受力时出现应力集中导致的开裂，安装沉孔的位置避开了法兰与导向段的连接应力区，保证螺钉锁紧时不会造成钻套本体的变形，进而影响内孔的圆度与轴线直线度。在批量加工场景下，这类钻套的使用寿命远高于普通压入式钻套，因为法兰结构的受力更均匀，不会因为反复压装拆卸造成钻套外圆或者安装孔的磨损，长期使用也能保持稳定的导向精度，减少夹具的维护成本。
