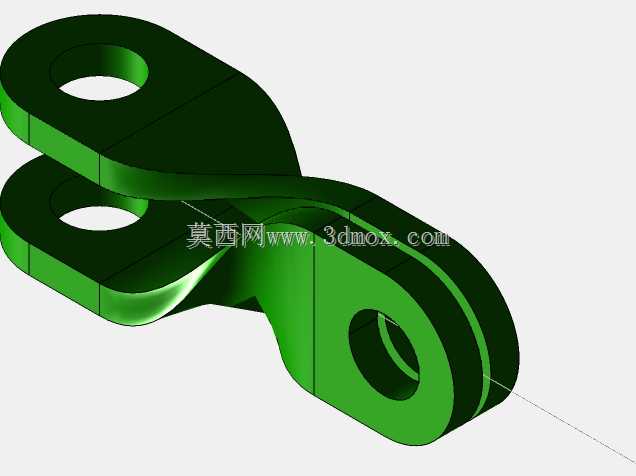

扭曲式铰接连接吊耳结构设计

　　该扭曲结构铰接件主要应用于需要实现非共面铰接传动的机械连接场景，常见于工业设备的连杆传动系统、吊装辅助连接、特种机械的活动关节部位，能够在两个存在空间夹角的安装面之间实现稳定的铰接连接，避免传统直片式吊耳在非共面安装时出现的附加弯矩、应力集中问题，有效提升连接部位的疲劳寿命。从功能特性来看，该零件两端均设置同轴通孔结构，可通过销轴与对应安装座实现铰接配合，中间段采用平滑过渡的扭曲构型，能够将两端的安装孔轴线调整至所需的空间夹角位置，适配不同安装面的角度偏差，同时扭曲段的曲面过渡设计避免了直角弯折带来的应力集中问题，在承受拉压载荷与小幅摆动载荷时，应力分布更为均匀，不会出现局部应力超限的情况。在设计思路层面，

　　该零件首先根据实际安装场景的两个铰接点空间位置，确定两端安装孔的中心距、孔径以及孔轴线的空间夹角，再通过曲面放样的方式构建中间扭曲连接段，保证连接段与两端耳部的衔接处曲率连续，减少应力集中点；两端耳部采用等厚平板结构，厚度根据额定载荷下的剪切、挤压强度计算确定，耳部外圆与安装孔保持同轴，外圆半径满足销轴安装时的边缘挤压强度要求，避免耳部在载荷作用下出现开裂变形。从安装边界来看，该零件两端安装孔的孔径适配标准规格的圆柱销轴，安装时需保证销轴与孔的配合间隙符合铰接传动的公差要求，两端耳部的外侧平面需与对应安装座的贴合面保持平行，避免安装时出现别卡现象；中间扭曲段的最大外轮廓尺寸需预留足够的摆动空间，

　　保证零件在铰接摆动过程中不会与周边结构发生干涉，扭曲段的截面厚度根据额定载荷下的抗拉、抗扭强度计算确定，在满足强度要求的前提下尽可能减少材料占用，降低零件整体重量。实际应用中，该类扭曲铰接件可替代传统的多件组合式角度调整连接结构，减少零件数量，降低装配复杂度，同时整体式的结构相比组合式结构具备更高的连接刚度，不存在组合间隙带来的传动回程误差，适用于对传动精度有一定要求的连杆机构中。在载荷传递路径上，外部载荷通过一端的销轴传入耳部，经过平滑过渡的扭曲段传递至另一端耳部，再通过销轴传递至相邻结构，整个传力路径连续顺畅，没有突然的截面突变，能够有效降低交变载荷下的疲劳损伤风险。设计过程中还需考虑零件的加工工艺性，

　　该扭曲结构可通过模锻成型后再进行机加工的方式生产，也可采用板材冲压后进行扭曲整形的工艺制作，两端的安装孔需在扭曲成型完成后再进行精加工，保证孔的位置精度与同轴度符合装配要求，耳部的贴合面需进行铣削加工，保证平面度满足安装贴合要求，避免安装时出现局部接触导致的应力集中。对于应用在吊装场景的该类零件，还需根据额定吊装载荷进行安全系数校核，保证扭曲段的最小截面处的拉应力、剪应力均在材料许用应力范围内，同时耳部的孔壁挤压强度、销轴的剪切强度也需同步校核，确保整个连接环节的可靠性。在设备维护层面，该类铰接件的安装销轴需定期加注润滑脂，减少铰接转动时的磨损，定期检查扭曲段是否存在塑性变形、表面裂纹等损伤，若出现异常需及时更换，避免连接失效引发设备故障。
