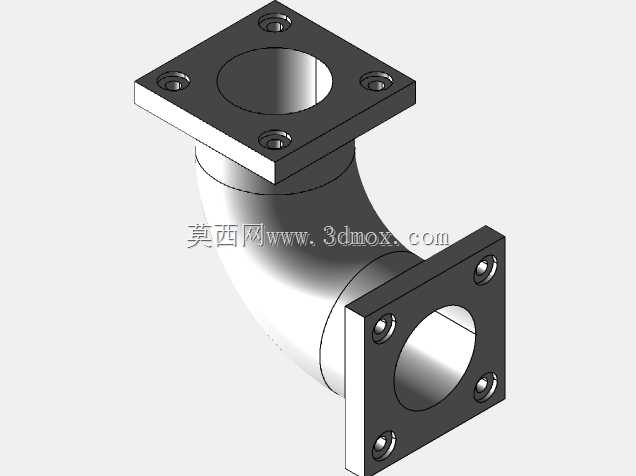

带方形安装法兰的90度弯管接头

　　这款90度弯管接头在流体输送系统、气动回路、液压管路以及各类工业设备的管线排布场景中应用十分广泛，不管是车间内的压缩空气管路改向，还是小型液压站的油路转向，亦或是传感器配套的气路连接，都能见到这类结构的身影。它的核心作用是在有限的安装空间内完成管路的直角转向，同时通过两端的方形法兰结构实现与相邻管路、设备接口的刚性固定，相比螺纹连接的弯头，法兰式的连接结构密封承压能力更强，也更适合需要频繁拆装检修的管路节点，避免反复拆装螺纹造成的接口滑丝、密封失效问题。

　　从结构设计来看，两端的方形法兰采用对称式的螺栓孔布局，每个法兰面均匀布置四个安装孔，孔位的同轴度、端面的平面度都经过设计校核，安装时只要对齐相邻法兰的孔位，穿入对应规格的螺栓均匀预紧，就能保证连接面的密封性能，不会出现局部应力集中导致的法兰变形。弯管段采用平滑的圆弧过渡结构，没有直角弯折的突变结构，这种设计能大幅降低流体在转向位置的阻力损失，减少管路内部的紊流、涡流现象，不管是输送气体还是液体介质，都能降低管路振动和噪音，同时避免介质中的杂质在转角位置堆积堵塞，提升管路长期运行的稳定性。

　　在安装边界方面，两端方形法兰的边长尺寸统一，安装孔的中心距按照常规管路法兰的通用规格设计，能够直接匹配同通径的标准法兰接口，不需要额外制作过渡转接件。弯管的曲率半径经过优化，既不会因为曲率过小造成流阻陡增，也不会因为曲率过大导致整体占用空间过多，刚好适配设备内部紧凑的排布空间，安装完成后弯管的外轮廓不会超出法兰的安装边界太多，不会和周边的其他零部件产生干涉。法兰端面预留了密封槽的安装位置，可以适配O型密封圈、平垫片等多种密封形式，根据输送介质的压力、腐蚀特性选择对应的密封件即可，不需要对法兰结构做二次修改。

　　实际选型使用时，这类弯管接头的通径尺寸和管路的额定流量直接匹配，两端法兰的厚度根据额定工作压力做了对应加强，高压工况下使用的版本法兰厚度更大，螺栓孔的直径也会对应提升，匹配更高强度等级的紧固螺栓，保证承压状态下法兰不会出现翘曲变形。弯管部分的壁厚均匀，过渡位置没有壁厚减薄的缺陷，建模过程中对弯管的抽壳厚度做了均匀性校验，避免折弯位置壁厚过薄导致承压能力不足。和普通的圆法兰弯头相比，方形法兰的结构在安装时不需要调整周向角度，四个螺栓孔的定位更方便，尤其是在设备侧壁、安装面板这类平面位置固定时，方形法兰的贴合面积更大，固定后的抗扭转能力更强，不会因为管路的晃动、振动导致接头松动偏转。

　　在设备配套场景中，这类弯管接头常和压力传感器、流量传感器配套使用，作为传感器的引压管、采样管的转向连接件，因为法兰连接的密封性好，不会出现微量泄漏影响传感器的检测精度，同时刚性连接的结构稳定性强，不会因为设备运行的振动导致接头位置偏移，保证采样、引压回路的通畅。在小型自动化设备的气路排布中，这类弯头可以直接固定在设备的安装板上，作为气路的转角固定座，既完成管路转向，又能实现管路的点位固定，减少额外的管夹安装步骤，优化设备内部的管线排布整洁度。建模过程中对法兰的安装孔做了沉头设计，螺栓锁紧后头部不会突出法兰端面，避免安装后螺栓头和其他部件产生刮擦，整体结构的所有棱角都做了小倒角处理，没有尖锐的毛刺边，既避免安装过程中划伤操作人员，也能减少应力集中，提升接头的结构疲劳强度。
