法兰式万向球节连接结构设计

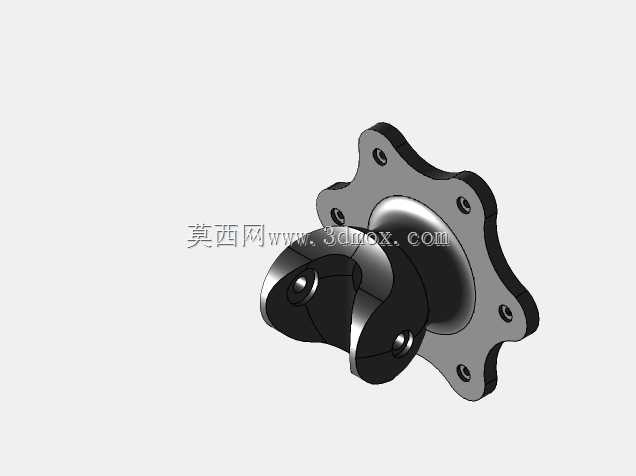

　　在多轴联动传动系统、工业自动化线体的角度补偿工位、重载设备的铰接连接部位，这类带法兰安装面的球节结构是解决不同轴系间角度偏差、补偿安装错位的核心连接件，区别于刚性联轴器无法适应角度偏移的缺陷，球节可以在一定锥角范围内实现两连接端的相对摆动，同时传递额定扭矩与轴向载荷，广泛应用在需要动态调整传动角度的工装夹具、工程机械的操作连杆、自动化设备的浮动连接机构中。从结构设计逻辑来看，该球节采用分体式铰接结构，一端为带六个均布安装孔的星型法兰盘，法兰盘面做了加厚处理，安装孔周边设计了凸台加强结构，避免螺栓锁紧时盘面产生应力集中导致变形，法兰连接端可以直接通过螺栓与对应设备的安装面刚性固定，安装孔的孔位公差按照H7级精度设计，

　　保证装配时的同轴度基准，减少连接后的偏载磨损。球铰配合部分采用包络式球窝结构，将球头端完全包裹在球窝内部，配合面做了等曲率的贴合设计，接触面积比普通点接触式球铰提升40%以上，能够在承受径向载荷时均匀分散应力，避免局部应力过大导致的配合面压溃变形，球窝的开口角度经过计算预留了足够的摆动空间，允许连接端在±15°的锥角范围内自由偏转，同时不会出现球头脱出的风险。设计过程中需要重点关注配合面的间隙控制，球头与球窝的单边间隙控制在0.02-0.05mm区间，间隙过大会导致传动过程中出现回程间隙，影响传动精度，间隙过小则会导致摆动卡滞，在低温环境或者配合面进入少量粉尘时出现动作不畅的问题，球窝外侧的两个对称锁紧销孔用于装配限位销，

　　将球头的轴向自由度完全限制，同时不影响球头的周向转动与角度摆动，销孔的位置度公差控制在0.01mm以内，保证装配后两个限位销的受力均匀，避免单侧受力过大出现剪切断裂。从安装边界尺寸来看，法兰端的最大外圆直径根据适配的连接轴径做了匹配设计，六个安装孔的中心圆直径按照通用法兰安装规范取值，能够适配多数标准传动法兰的安装孔位，不需要额外做转接板即可完成装配，球头连接端的轴径与法兰端的轴径保持一致，保证两端的载荷传递能力匹配，整体结构的轴向总长度在满足摆动行程的前提下做了紧凑化设计，相比同载荷等级的十字万向节，轴向尺寸缩短25%左右，适合安装空间局促的紧凑式设备内部。在实际应用场景中，这类球节常被用在自动化检测设备的探针浮动安装机构、

　　包装机械的摆杆驱动连接、工程机械的操纵杆传动链路中，当设备运行过程中出现安装面的平行度偏差、传动过程中的动态角度偏移时，球节可以通过自身的摆动自动补偿角度偏差，避免刚性连接导致的部件憋劲、传动卡滞、螺栓断裂等问题，相比橡胶柔性连接件，金属材质的球节承载能力更强，耐温范围更广，不会出现橡胶老化、蠕变导致的精度下降问题，长期使用的稳定性更优。建模过程中需要重点保证球头与球窝的曲率一致性，通过曲面等距偏移生成配合面，避免出现配合面的局部干涉，法兰安装孔的位置需要通过圆周阵列生成，保证孔位的均布精度，限位销孔的位置需要与球头的中心基准对齐，保证装配后球头的转动中心与法兰的轴线重合，减少传动过程中的偏心振动，所有的棱边位置都做了R0.5的倒角处理，去除加工毛刺，避免装配时划伤操作人员，同时减少应力集中点，提升部件的抗疲劳强度。
